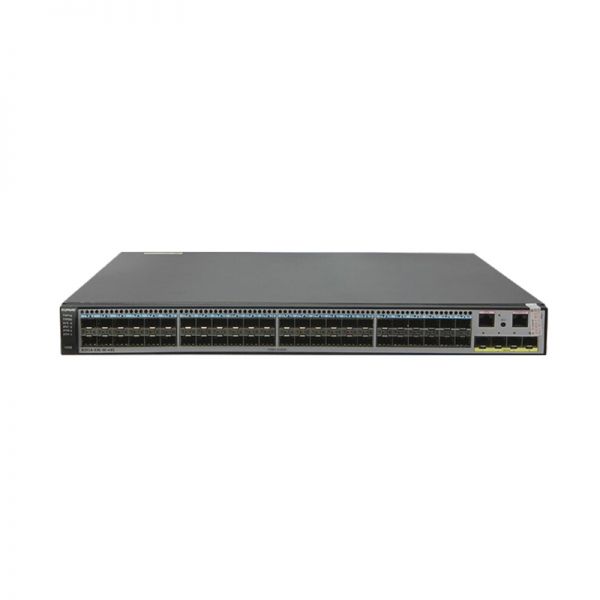

Спецификация S5730-68C-HI-48S

Фиксированные порты

48 портов GE SFP, 4 порта 10 GE SFP+

Размеры (Ш х Г х В)

442 мм х 420 мм х 44,4 мм

Расширенные слоты

Два расширенных слота (один из них зарезервирован) для поддержки 8-портовой электрической карты 10 GE, 8-портовой оптической 10 GE или 2-портовой оптической интерфейсной карты 40 GE

Входное напряжение

переменный ток:

Номинальное напряжение переменного тока: от 100 до 240 В; 50/60 Гц

Макс. Напряжение переменного тока: от 90 до 264 В; от 47 Гц до 63 Гц

ОКРУГ КОЛУМБИЯ:

Номинальное напряжение постоянного тока: от -48 В до -60 В

Макс. Напряжение постоянного тока: от -38,4 В до -72 В

Потребляемая мощность

100 Вт

Рабочая Температура

От 0 м до 1800 м над уровнем моря: от 0°C до 45°C

Высота над уровнем моря от 1800 до 5000 м: рабочая температура снижается на 1 ºC при каждом увеличении высоты на 220 м.

Относительная влажность

от 5% до 95% (без конденсации)

Рассеивание тепла

Отвод тепла воздушным охлаждением и интеллектуальная регулировка скорости

Таблица MAC-адресов

Соответствие стандартам IEEE 802.1d

256 000 записей MAC-адресов

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

ВЛАН

4094 виртуальных локальных сети

Гостевая VLAN и голосовая VLAN

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов

Сопоставление VLAN

Беспроводная связь

Контроль доступа к точке доступа, управление доменом точки доступа и управление шаблонами конфигурации точки доступа

Управление радиодиапазоном, унифицированная статическая конфигурация и динамическое централизованное управление

Основные услуги WLAN, QoS, безопасность и управление пользователями

CAPWAP, расположение тегов/терминалов и анализ спектра

Защита от петель Ethernet

Кольцевая топология RRPP и мультиэкземпляр RRPP

Древовидная топология Smart Link и мультиэкземпляр Smart Link, обеспечивающие переключение защиты на уровне миллисекунд

Сентябрь

ERPS (G.8032)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)

Защита BPDU, защита от корней и защита от петель

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-ТЕ

Качество обслуживания MPLS

IP-маршрутизация

Статические маршруты, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP и политика маршрутизации

Совместимость

Связующее дерево на основе VLAN (VBST), работающее с PVST, PVST+ и RPVST

Протокол согласования канального типа (LNP), аналогичный DTP.

Протокол центрального управления VLAN (VCMP), аналогичный VTP

Возможности IPv6

Обнаружение соседей (Северная Дакота)

ПМТУ

IPv6 Ping, IPv6 Tracert и IPv6 Telnet

ACL на основе исходных IPv6-адресов, целевых IPv6-адресов, портов уровня 4 или типов протоколов.

Отслеживание обнаружения прослушивателя многоадресной рассылки (MLDv1/v2)

Адреса IPv6, настроенные для подинтерфейсов, VRRP6, DHCPv6 и L3VPN

Мультикаст

Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Многоадресная переадресация в VLAN и многоадресная репликация между VLAN

Балансировка многоадресной нагрузки между портами-членами транка

Контролируемая многоадресная рассылка

Статистика многоадресного трафика на основе портов

IGMP v1/v2/v3, PIM-SM, PIM-DM и PIM-SSM

MSDP

МВПН

QoS/ACL

Ограничение скорости во входящем и исходящем направлениях порта

Перенаправление пакетов

Контроль трафика на основе портов и двухскоростной трехцветный CAR

Восемь очередей на каждом порту

Алгоритмы планирования очереди DRR, SP и DRR + SP

WRED

Перемаркировка полей 802.1p и DSCP пакетов

Фильтрация пакетов на уровне 2–4, отфильтровывание недопустимых кадров на основе MAC-адреса источника, MAC-адреса получателя, IP-адреса источника, IP-адреса получателя, номера порта TCP/UDP, типа протокола и идентификатора VLAN.

Ограничение скорости на основе очереди и формирование портов

Безопасность

Иерархическое управление пользователями и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, номера порта и VLAN ID

Изоляция портов, безопасность портов и липкий MAC-адрес

Принудительная переадресация MAC (MFF)

Записи MAC-адресов Blackhole

Ограничение на количество изученных MAC-адресов

Аутентификация IEEE 802.1x и ограничение количества пользователей на порту

Аутентификация AAA, аутентификация RADIUS и аутентификация HWTACACS

НАК

SSH версии 2.0

HTTPS

Защита процессора

Черный список и белый список

Отслеживание источника атаки и наказание за пакеты IPv6, такие как пакеты ND, DHCPv6 и MLD

Безопасная загрузка

IPSec

ЭКА

Обман

Надежность

ЛАКП

электронная магистраль

Ethernet OAM (IEEE 802.3ah и IEEE 802.1ag)

МСЭ-Y.1731

DLDP

LLDP

BFD для BGP, BFD для IS-IS, BFD для OSPF и BFD для статического маршрута

VXLAN

Шлюзы VXLAN L2 и L3

Централизованный и распределенный шлюз

BGP-EVPN

Настраивается через протокол NETCONF

Супер виртуальная ткань (SVF)

S5730-HI может работать как родительский узел для вертикальной виртуализации коммутаторов нисходящей линии связи и точек доступа как одного устройства для управления.

Поддерживается двухуровневая клиентская архитектура.

Отслеживание IGMP может быть включено на коммутаторах доступа (AS) и может быть настроено максимальное количество пользователей доступа на порту.

AS можно настроить независимо. Сервисы, не поддерживаемые шаблонами, можно настроить на родительском

Сторонние устройства разрешены между родительским SVF и клиентами

iPCA

Непосредственное окрашивание служебных пакетов для сбора статистики в реальном времени о количестве потерянных пакетов и коэффициенте потери пакетов.

Сбор статистики по количеству потерянных пакетов и коэффициенту потерь пакетов на уровне сети и устройства

ТВАМП

Измерение производительности двустороннего IP-канала

Измерение двусторонней задержки пакетов, скорости потери односторонних пакетов и джиттера односторонних пакетов

Управление и обслуживание

iStack

Виртуальный тест кабеля

SNMP v1/v2c/v3

РМОН

Веб-NMS

Системные журналы и тревоги разных уровней

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Энергоэффективный Ethernet 802.3az (EEE)

Нетстрим

Умирающий вздох при выключении питания

Интеллектуальная эксплуатация и техническое обслуживание
