S5720-36C-EI-28S-DC Обзор
Huawei S5720-36C-EI-28S-DC — один из коммутаторов S5720-EI. Гигабитные коммутаторы Huawei серии S5720-EI обеспечивают отказоустойчивые и энергоэффективные порты GE для коммутации доступа в центрах обработки данных и коммутации агрегации в корпоративных кампусных сетях. Улучшения производительности включают расширенное аппаратное обеспечение обработки, восходящие порты 10 Гбит/с и большие таблицы MAC-адресов и маршрутизации; Поддержка Super Virtual Fabric (SVF) обеспечивает интеллектуальную виртуализацию, кластеризацию iStack и работу в режиме резервного копирования N + 1 для упрощения эксплуатации и обслуживания и обеспечения высокой доступности. Усовершенствованные функции IPv6 обеспечивают плавный переход к IP-сетям следующего поколения.
Краткие характеристики

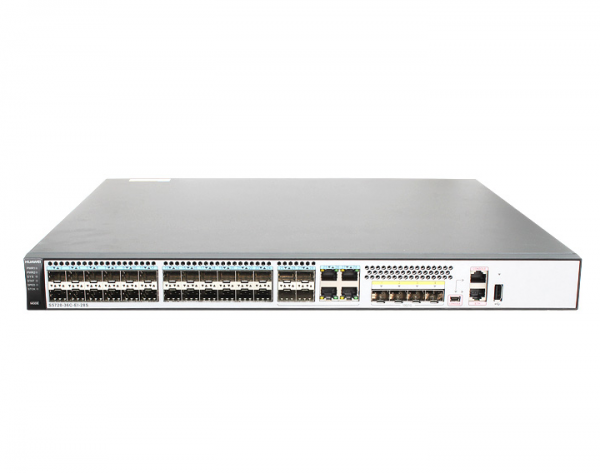

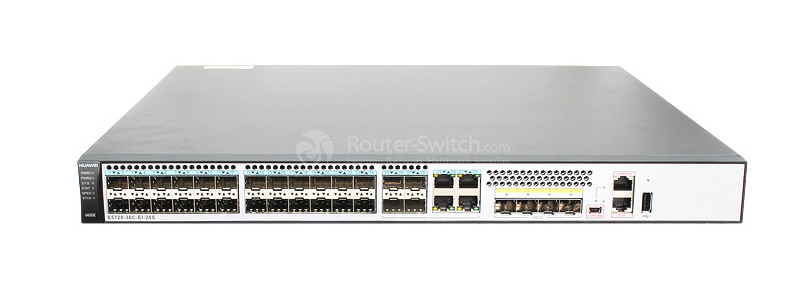

На рис. 1 показан внешний вид S5720-36C-EI-28S-DC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5720-36C-EI-28S-DC |
| Расширенный слот | Один расширенный слот, поддерживающий сервисную подкарту или стековую карту |
| Коммутационная способность | 598 Гбит/с |
| Производительность пересылки | 132 млн пакетов в секунду |
| Фиксированные интерфейсы | 28 портов 100/1000 Base-X SFP, 4 комбинированных порта 10/100/1000 Base-T Ethernet и 4 порта 10G SFP+ |
| Источник питания | Двойные блоки питания постоянного тока с возможностью горячей замены, один модуль питания постоянного тока настроен по умолчанию |
| Память (ОЗУ) | 2 ГБ |
| Вспышка | 340 МБ |
| Размеры (Ш х Г х В) | 442,0 мм x 420,0 мм x 44,4 мм (17,4 дюйма x 16,5 дюйма x 1,74 дюйма) |
| Масса | Пустой: ≤ 8 кг (17,64 фунта) Полная загрузка: ≤ 12 кг (26,46 фунта) |
информация о продукте

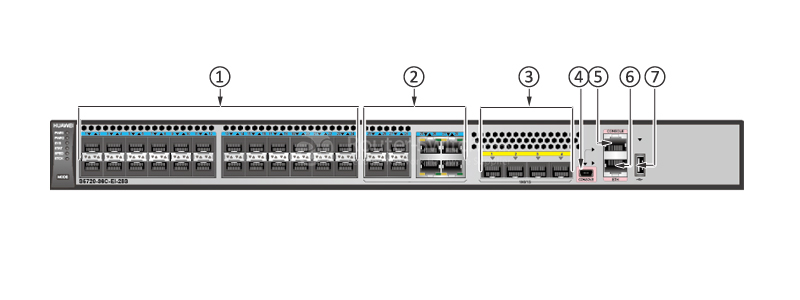

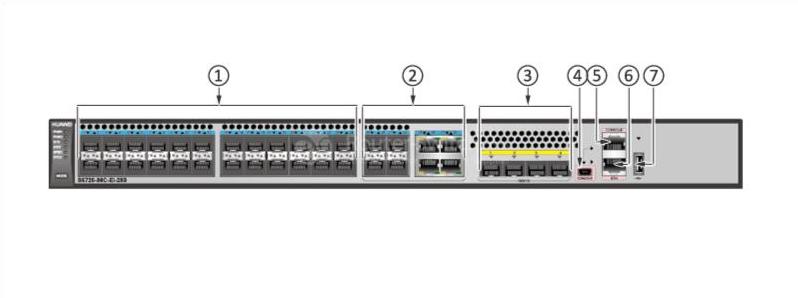

На рис. 2 показана передняя панель S5720-36C-EI-28S-DC.
Примечание:
| ① | Двадцать четыре порта 100/1000BASE-X |
| ② | Четыре комбинированных порта (10/100/1000BASE-T + 100/1000BASE-X) |
| ③ | Четыре порта 10GE SFP+ |
| ④ | Один мини-USB-порт |
| ⑤ | Один консольный порт |
| ⑥ | Порт управления ETH |
| ⑦ | Один USB-порт |
- · Один консольный порт используется с консольным кабелем. Консольный кабель не входит в комплект поставки коммутатора и при необходимости приобретается отдельно.

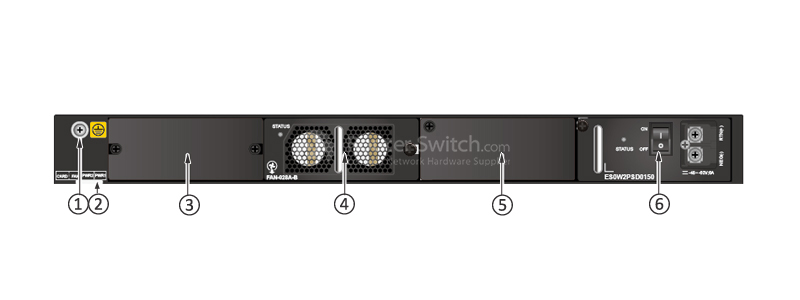

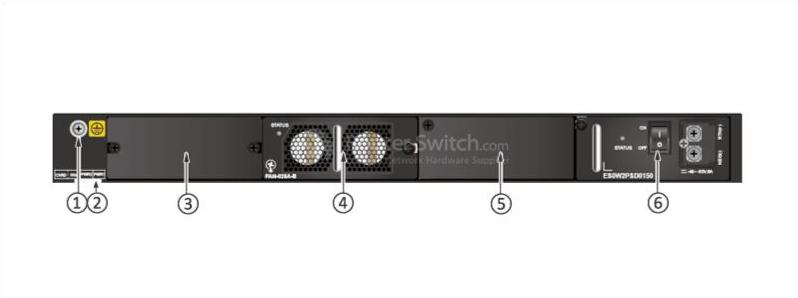

На рис. 3 показана задняя панель S5720-36C-EI-28S-DC.
Примечание:
| ① | Заземляющий винт |
| ② | ярлык ESN |
| ③ | Слот для карты сзади |
| ④ | Слот для вентилятора |
| ⑤ | Слот модуля питания 2 |
| ⑥ | Слот модуля питания 1 |
- ·Вы можете вытянуть этикетку ESN, чтобы просмотреть ESN и MAC-адрес коммутатора.
Модули, карты
В таблице 2 показаны рекомендуемые элементы для S5720-36C-EI-28S-DC.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Медный приемопередатчик GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 10GE | |
| 2 Интерфейсная карта 10 Gig RJ45 (используется в серии S5720EI) | |
| 2 Интерфейсная карта 10 Gig SFP+ (используется в серии S5720EI) | |
| Стек карты | |
| Выделенная карта стека с интерфейсом 2 * QSFP+ (включая один ПК с кабелем 1M QSFP+, используется в серии S5720EI) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение S5720-36C-EI-28S-DC, S5720-32P-EI-AC и S5720-32X-EI-24S DC.
| Код продукта | S5720-36C-EI-28S-DC | ||
| Коммутационная способность | 598 Гбит/с | 598 Гбит/с | 598 Гбит/с |
| Производительность пересылки | 132 млн пакетов в секунду | 48 млн пакетов в секунду | 102 млн пакетов в секунду |
| Фиксированные интерфейсы | 28 портов 100/1000 Base-X SFP, 4 комбинированных порта 10/100/1000 Base-T Ethernet и 4 порта 10G SFP+ | 24 порта 10/100/1000 Base-T, 4 порта 100/1000 Base-X SFP, 4 Gig SFP | 24 порта 100/1000 Base-X SFP, 4 порта 10/100/1000 Base-T Ethernet и 4 порта 10G SFP+ |
| Расширенный слот | Один расширенный слот, поддерживающий сервисную подкарту или стековую карту | Нет | Нет |
| Размеры (Ш х Г х В) | 442 мм х 420 мм х 44,4 мм | 442 мм х 220 мм х 43,6 мм | 442,0 мм х 220,0 мм х 43,6 мм |
| Вход питания спереди | Да | Да | Нет |
