S5710-108C-PWR-HI Обзор
S5710-108C-PWR-HI — это усовершенствованный Ethernet-коммутатор, основанный на высокопроизводительном оборудовании нового поколения и универсальной платформе маршрутизации Huawei (VRP). Имея 48 портов GE (10/100/1000Base-T) и 8 портов 10 GE SFP+, он обеспечивает большую коммутационную способность и интерфейсы GE высокой плотности для пользователей. Более того, он может быть оснащен несколькими типами модулей карт для удовлетворения различных потребностей пользователей, а функция PoE обеспечивает постоянное высокое электропитание. Все эти функции делают S5710-108C-PWR-HI лучшим выбором в качестве коммутатора доступа в крупных и средних кампусных сетях или центрах обработки данных, а также коммутатора агрегации в небольших кампусных сетях. S5710-108C-PWR-HI объединяет множество передовых технологий с точки зрения надежности, безопасности и энергосбережения, чтобы помочь корпоративным клиентам построить ИТ-сеть следующего поколения.
Краткие характеристики

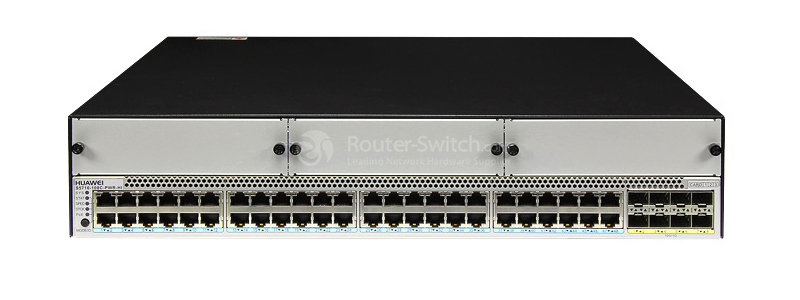

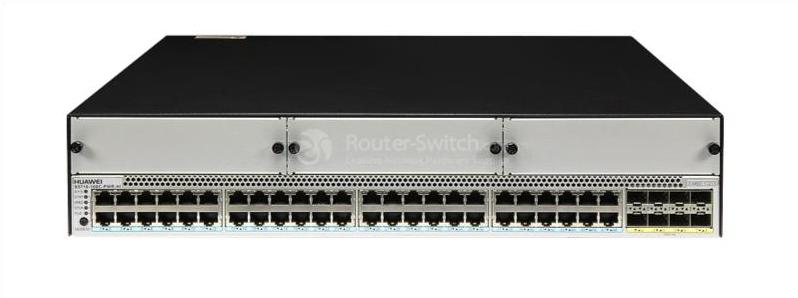

На рис. 1 показан внешний вид коммутатора Huawei S5710-108C-PWR-HI.
Примечание:
| Код продукта | S5710-108C-PWR-HI |
| Порты | - 48 портов 10/100/1000 BASE-T, - 8 портов 10 GE SFP+ |
| Расширенные слоты | Три слота на передней панели, Один слот на реальной панели |
| Память (ОЗУ) | 1 ГБ |
| Вспышка | 200 МБ |
| Размер таблицы MAC-адресов | 456 ПДК |
| Поддерживаемая подкарта | - Три слота на передней панели: поддержка 16 субкарт 1000 Base-X SFP и 16 субкарт 10/100/1000 Base-T - Один слот на реальной панели: поддерживает субкарту 4 x 40 GE QSFP+ и субкарту 4 x 10 GE SFP+ |
| Требуемое напряжение | переменный ток: Диапазон номинального напряжения: от 100 В до 240 В, 50/60 Гц Диапазон максимального напряжения: от 90 В до 264 В, 50/60 Гц |
| Силовое устройство | Двойные сменные блоки питания переменного тока |
| Энергопотребление Эксплуатация | < 1680 Вт (Устройство: 240 Вт, PoE: 1440 Вт) |
| Производительность пересылки | 504 млн пакетов в секунду |
| Коммутационная способность | 1024 Гбит/с |
| Размеры (Ш х Г х В) | 442 мм х 470 мм х 87,2 мм |
| Вес упаковки | 15,3 кг |
| RPS | Не поддерживается |
информация о продукте

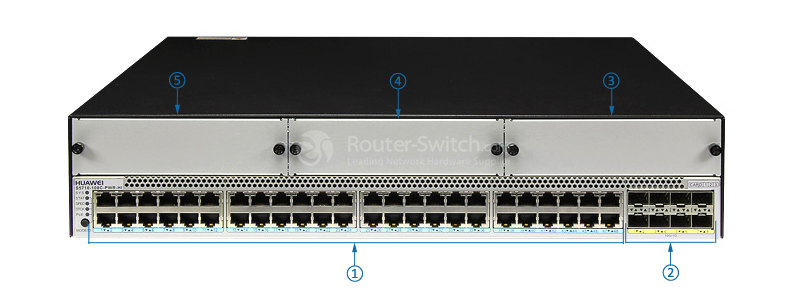

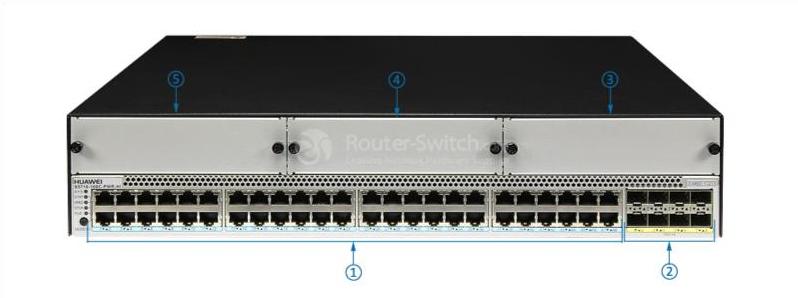

На рис. 2 показана передняя панель коммутатора Huawei S5710-108C-PWR-HI.
Примечание:
| ① | Сорок восемь портов PoE+ 10/100/1000BASE-T | ② | Восемь портов 10GE SFP+ |
| ③ | Передний слот для карты 3 | ④ | Слот для карты спереди 2 |
| ⑤ | Передний слот для карты 1 |

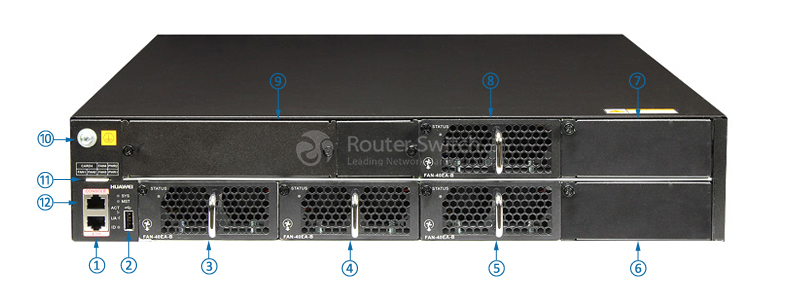

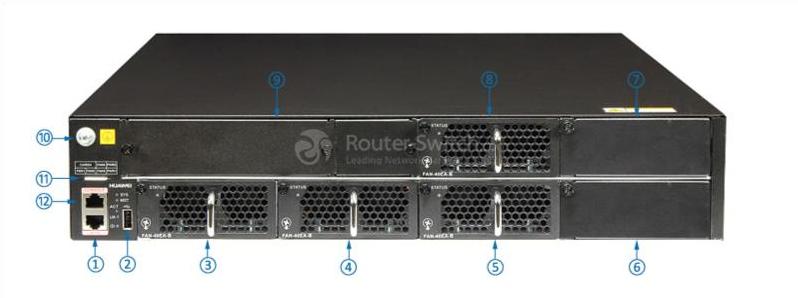

На рис. 3 показана задняя панель коммутатора Huawei S5710-108C-PWR-HI.
Примечание:
| ① | Порт управления ETH | ② | Один USB-порт |
| ③ | Слот вентилятора 1 | ④ | Слот вентилятора 2 |
| ⑤ | Слот вентилятора 3 | ⑥ | Слот модуля питания 1 |
| ⑦ | Слот модуля питания 2 | ⑧ | Слот для вентилятора 4 |
| ⑨ | Слот для карты сзади | ⑩ | Заземляющий винт |
| ⑪ | ярлык ESN | ⑫ | Один консольный порт |
* Винт заземления используется с кабелем заземления.
* Вы можете вытянуть этикетку ESN, чтобы увидеть ESN и MAC-адрес коммутатора.
Рекомендуемые модули
В Таблице 2 показаны рекомендуемые модули.
| Категория | Модель | Описание |
| Модуль питания | Модуль питания переменного тока мощностью 170 Вт (используется в серии HI) | |
| Модуль питания переменного тока мощностью 350 Вт (сзади наперед, боковая вытяжка панели питания) | ||
| Оптические приемопередатчики | Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | ||
| Оптический трансивер 10GBase-USR, SFP+, 10G, многорежимный модуль (850 нм, 0,1 км, LC) | ||
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,5 км, LC) | ||
| Оптический приемопередатчик, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | ||
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | ||
| Медные приемопередатчики | SFP-1000BaseT | Электрический модуль 1000BASE-T (RJ45) SFP, автоматическое согласование, 100 м |
| Карта | 4 Интерфейсная карта 10 Gig SFP+ (используется в серии S5710HI) | |
| 4 Интерфейсная карта QSFP+ 40 Гб (используется в серии S5710HI) |
Сравните с аналогичным товаром
В таблице 3 показано сравнение Huawei S5710-108C-PWR-HI и S5700-28C-HI-24S.
| Модели | S5710-108C-PWR-HI | S5700-28C-HI-24S |
| Фиксированные порты | 48 портов 10/100/1000 BASE-T, 8 портов 10 GE SFP+ | 24 x 100/1000 Base-X |
| Расширенные слоты | 4 расширенных слота | 1 расширенный слот |
| Источник питания | Двойные сменные блоки питания переменного тока | Двойной AC с горячей заменой |
| Производительность пересылки | 504 млн пакетов в секунду | 96 млн пакетов в секунду |
| Коммутационная способность | 1024 Гбит/с | 256 Гбит/с |
| Потребляемая мощность | < 1680 Вт (Устройство: 240 Вт, PoE: 1440 Вт) | <80 Вт |
