S5700-52P-LI-AC Обзор
Коммутаторы Huawei серии S5700-LI представляют собой сверхгибкую и простую в управлении платформу, оптимизирующую пропускную способность коммутации L3 и пропускную способность нисходящего порта со 100 Мбит/с до 1 Гбит/с. S5700-52P-LI-AC предлагает блок питания переменного тока, 48 портов 10/100/1000 Base-T Ethernet и 4 порта GE SFP.
Краткие характеристики

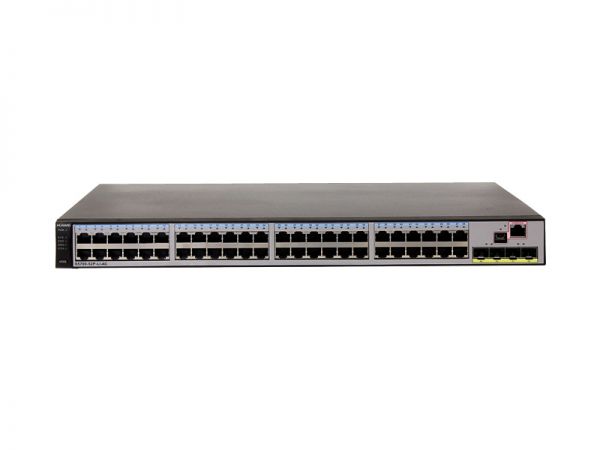

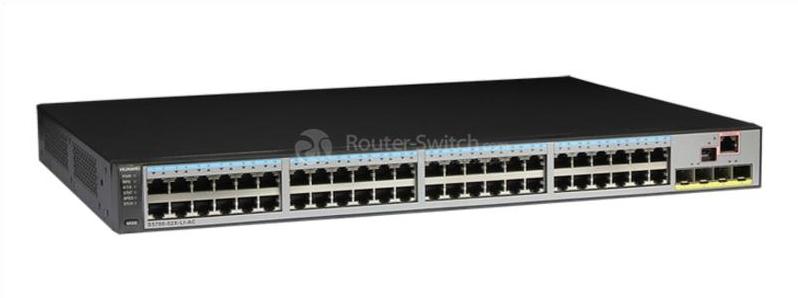

На рис. 1 показан внешний вид коммутатора Huawei S5700-52P-LI-AC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5700-52P-LI-AC |
| Нисходящие порты | 48 портов Ethernet 10/100/1000 Base-T |
| Восходящие порты | 4 порта GE SFP |
| MAC-адрес | 16К |
| ВЛАН | 4К |
| Производительность пересылки | 78 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Куча | Поддерживается |
| Порты стека | -V200R001: два последних оптических порта 1000Base-X восходящего канала. -V200R002 и более поздние версии: четыре оптических порта восходящей линии связи 1000Base-X. |
| Власть | 110/220 В переменного тока и резервный источник питания RPS1800 |
| Рассеивание тепла | Принудительное воздушное охлаждение встроенными вентиляторами |
| Память (ОЗУ) | 256 МБ |
| Вспышка | -V200R001: 64 МБ -V200R002 и более поздние версии: 200 МБ |
| Размеры (Ш х Г х В) | 442,0 мм × 310,0 мм × 43,6 мм |
информация о продукте

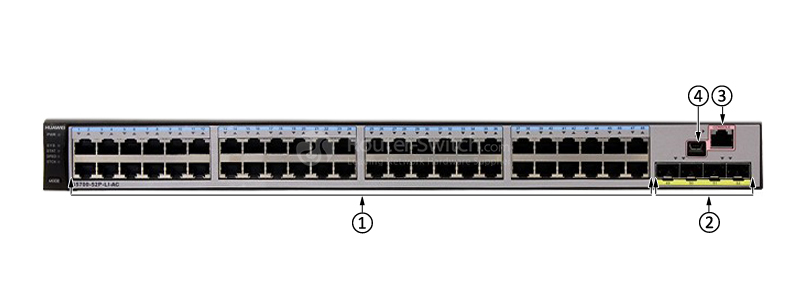

На рис. 2 показана передняя панель коммутатора Huawei S5700-52P-LI-AC.
Примечание:
| ① | 48 портов Ethernet 10/100/1000 Base-T | ③ | Один консольный порт |
| ② | 4 порта 1000BASE-X | ④ | Один мини-USB-порт |
Четыре порта 1000BASE-X поддерживают модули и кабели:
- Оптический модуль GE
- Оптический модуль GE-CWDM
- Оптический модуль GE-DWDM
- Медный модуль GE (применим в V200R002C00 и более поздних версиях)
- Оптический модуль стека (применимо в V200R007C00 и более поздних версиях)
- 1 м и 10 м медных кабелей SFP+
- Кабели AOC длиной 3 м и 10 м (применимо в V200R003C00 и более поздних версиях)

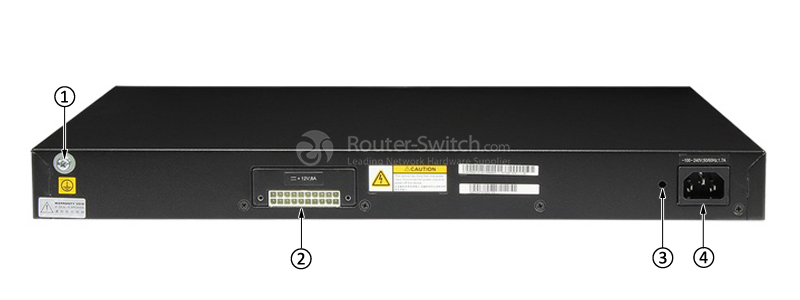

На рис. 3 показана задняя панель коммутатора Huawei S5700-52P-LI-AC.
Примечание:
| ① | Заземляющий винт | ③ | Гнездо для защелки клеммы переменного тока |
| ② | Розетка RPS | ④ | Розетка переменного тока |
· Винт заземления используется с кабелем заземления.
· Розетка RPS используется с кабелем RPS, который не поддерживает горячую замену.
· Розетка переменного тока используется с кабелем питания переменного тока.
·Защелка клеммы переменного тока не поставляется с выключателем.
Приемопередатчик
Huawei S5700-52P-LI-AC поддерживает оптические приемопередатчики (GE, GE-CWDM, GE-DWDM), оптические приемопередатчики стека и приемопередатчики GE Cooper.
В Таблице 2 показаны рекомендуемые оптические приемопередатчики стека.
| Модели | Описание |
| 6GBase-LR Оптический трансивер, SFP, 6G, одномодовый модуль 1310 нм, 2 км, LC |
В Таблице 3 показаны рекомендуемые оптические приемопередатчики GE.
| Модели | Описание |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC) | |
| 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LX-SM1310-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC) |
| SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-CWDM.
| Модели | Описание |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC) |
В Таблице 5 показаны рекомендуемые оптические приемопередатчики GE-DWDM.
| Модели | Описание |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1560,61 нм, 120 км, LC) |
В Таблице 6 показаны медные приемопередатчики GE.
| Модели | Описание |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Сравните с аналогичными товарами
В таблице 7 показано сравнение Huawei S5700-52P-LI-AC и S5700-52X-LI-AC.
| Модели | S5700-52P-LI-AC | |
| Нисходящие порты | 48 портов Ethernet 10/100/1000 Base-T | 48 портов Ethernet 10/100/1000 Base-T |
| Восходящие порты | 4 порта GE SFP | 4 порта 10GE SFP+ |
| Источник питания | Источник питания переменного тока | Источник питания переменного тока |
