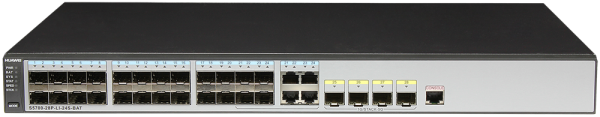

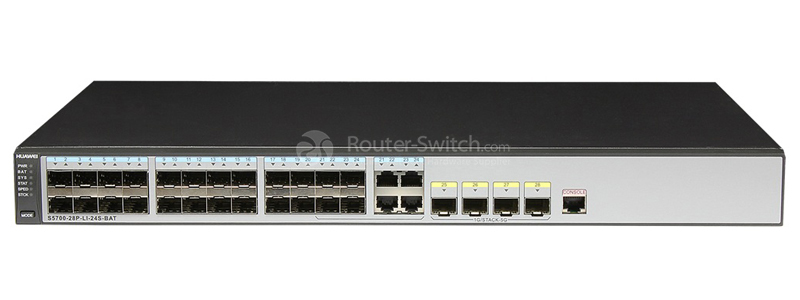

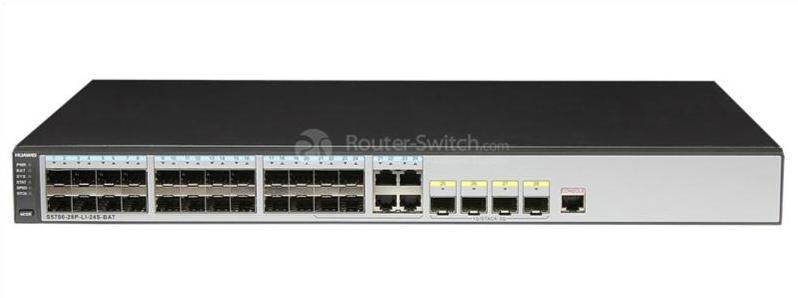

S5700-28P-LI-24S-BAT Huawei S5700 Series Switch

S5700-28P-LI-24S-BAT Спецификация

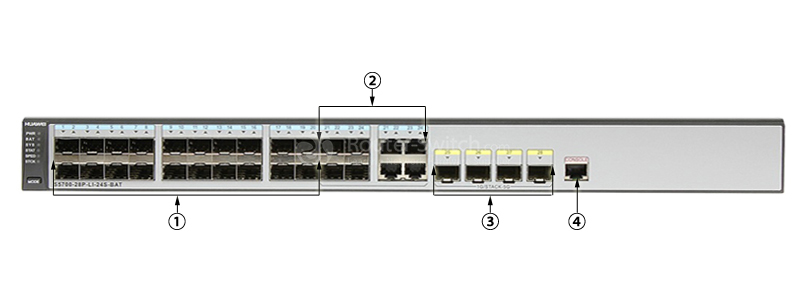

Фиксированный порт

28 портов GE SFP,

4 комбинированных порта 10/100/1000 Base-T Ethernet

Таблица MAC-адресов

Соответствие стандарту IEEE 802.1d

Изучение и устаревание MAC-адресов

Записи статических, динамических и черных MAC-адресов

Фильтрация пакетов на основе исходных MAC-адресов

Записи MAC-адресов:

Серия S5700S-LI: 8K, серия S5700-LI/S5700-SI: 16K, серия S5700-EI: 32K, серия S5720-EI: 64K,

Серия S5700-HI: S5700-HI: 32 тыс., S5710-HI: 456 тыс., S5720-HI: 128 тыс.

ВЛАН

4K VLAN

Гостевая VLAN и голосовая VLAN

ГВРП

МУЛЬТИВИЗИОННАЯ ВЛАН

Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов

Сопоставление VLAN 1:1 и N:1

SuperVLAN (поддерживается серией S5700-SI/S5700-EI/S5700-HI)

Кольцевая защита

Кольцевая топология RRPP и мультиэкземпляр RRPP

Древовидная топология Smart Link и мультиэкземпляр Smart Link, обеспечивающие переключение защиты на уровне миллисекунд

Сентябрь

ERPS (G.8032) (поддерживается серией S5700-LI/S5700-SI/S5700-EI/S5700-HI)

STP, RSTP и MSTP

Защита BPDU, защита от корней и защита от петель

Туннель BPDU

Надежность

Ethernet OAM (IEEE 802.3ah и 802.1ag)

МСЭ-Y.1731

DLDP

ЛАКП

E-Trunk (поддерживается серией S5700-SI/S5700-EI/S5700-HI)

BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM (поддерживается серией S5700-EI/S5700-HI)

Возможности MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-ТЕ

Качество обслуживания MPLS

Примечания: поддерживается S5710-EI, S5700-HI и S5710-HI.

IP-маршрутизация

Статическая маршрутизация

RIPv1, RIPv2 и RIPng,ECMP (поддерживается серией S5700-SI/S5700-EI/S5700-HI)

OSPF, OSPFv3, IS-IS, IS-ISv6, BGP и BGP4+ (поддерживается серией S5700-EI/S5700-HI)

Возможности IPv6

Обнаружение соседей (ND)

MTU пути (PMTU)

Проверка связи IPv6, трассировка IPv6 и Telnet IPv6

ACL на основе исходного IPv6-адреса, целевого IPv6-адреса, портов уровня 4 или типа протокола.

Отслеживание MLD v1/v2

Туннель 6to4, туннель ISATAP и настраиваемый вручную туннель (поддерживается серией S5700-SI/S5700-EI/S5700-HI)

Мультикаст

Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP

Многоадресная переадресация в VLAN и многоадресная репликация между VLAN

Балансировка многоадресной нагрузки между портами-членами транка

Контролируемая многоадресная рассылка

Статистика многоадресного трафика на основе портов

IGMP v1/v2/v3, PIM-SM, PIM-DM, PIM-SSM, MSDP (поддерживается серией S5700-EI/S5700-HI)

QoS/ACL

Ограничение скорости пакетов, отправленных и полученных интерфейсом

Перенаправление пакетов

Контроль трафика на основе портов и двухскоростной трехцветный CAR

Восемь очередей на каждом порту

Алгоритмы планирования очереди WRR, DRR, SP, WRR+SP и DRR+SP

WRED (поддерживается S5710-EI и S5700-HI)

Перемаркировка приоритета 802.1p и приоритета DSCP

Фильтрация пакетов на уровнях со 2 по 4, отфильтровывание недопустимых кадров на основе MAC-адреса источника, адресата

MAC-адрес, IP-адрес источника, IP-адрес назначения, номер порта TCP/UDP, тип протокола и идентификатор VLAN.

Ограничение скорости в каждой очереди и шейпинг трафика на портах

Безопасность

Управление привилегиями пользователей и защита паролем

Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак

Привязка IP-адреса, MAC-адреса, интерфейса и VLAN

Изоляция портов, безопасность портов и липкий MAC-адрес

МФФ

Записи MAC-адресов Blackhole

Ограничение на количество изученных MAC-адресов

Аутентификация 802.1x и ограничение количества пользователей на интерфейсе

Аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS и NAC

SSH v2.0

Безопасный протокол передачи гипертекста (HTTPS)

защита процессора

Черный список и белый список

Безопасность доступа

Ретрансляция DHCP, сервер DHCP, отслеживание DHCP, безопасность DHCP

Управление и обслуживание

Виртуальный тест кабеля

Зеркалирование портов и RSPAN (удаленное зеркалирование портов)

Удаленная настройка и обслуживание с помощью Telnet

SNMP v1/v2c/v3

РМОН

Веб-NMS

HGMP

Системные журналы и тревоги разных уровней

802.3az EEE (поддерживается S5700(S)-LI, S5710-EI, S5700-HI и S5710-HI)

Умирающий вздох (поддерживается S5700-HI, S5710-HI и S5700(S)-LI (кроме коммутаторов LAN с аккумулятором)

NetStream (поддерживается S5710-EI, S5700-HI и S5710-HI)

sFlow (поддерживается серией S5700(S)-LI/S5700-EI/S5700-HI)

Совместимость

Поддерживает VBST (совместим с PVST/PVST+/RPVST)

Поддерживает LNP (аналогично DTP)

Поддерживает VCMP (аналогично VTP)

Рабочая среда

Рабочая температура: 0℃–50℃

Относительная влажность: 10–90 % (без конденсации)

Входное напряжение

переменный ток:

Диапазон номинального напряжения: от 100 В до 240 В переменного тока, 50/60 Гц

Максимальный диапазон напряжения: от 90 В до 264 В переменного тока, 47/63 Гц

ОКРУГ КОЛУМБИЯ:

Диапазон номинального напряжения: от –48 В до –60 В постоянного тока

Диапазон максимального напряжения: от –36 В до –72 В постоянного тока

Примечание. Коммутаторы с поддержкой PoE не используют источники питания постоянного тока.

Размеры (Ш х Г х В)

44,2 см х 31 см х 4,36 см

Потребляемая мощность

S5700-28P-LI-24S-BAT <34,1 Вт
