S5700-28C-SI-AC Обзор
S5700-28C-SI-AC — это гигабитный Ethernet-коммутатор 3-го уровня, основанный на высокопроизводительном оборудовании нового поколения и универсальной платформе маршрутизации (VRP) Huawei. Имея 20 портов GE (10/100/1000Base-T) и 4 комбинированных порта GE, он обеспечивает большую коммутационную способность, интерфейсы GE высокой плотности и восходящие интерфейсы 10 GE для пользователей, применимые к различным сценариям. S5700-28C-SI-AC объединяет множество передовых технологий с точки зрения надежности, безопасности и энергосбережения, чтобы помочь корпоративным клиентам построить ИТ-сеть следующего поколения.
Краткие характеристики

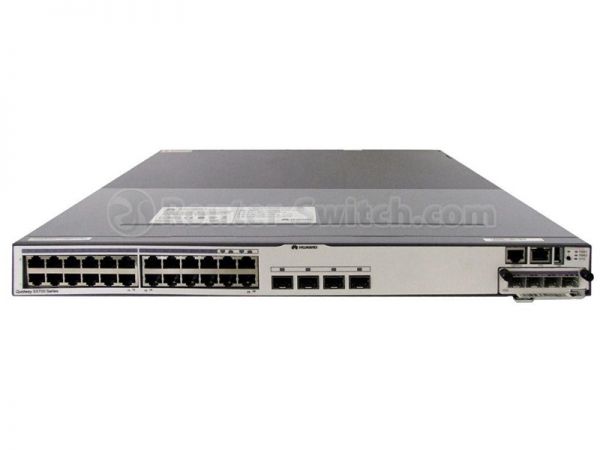

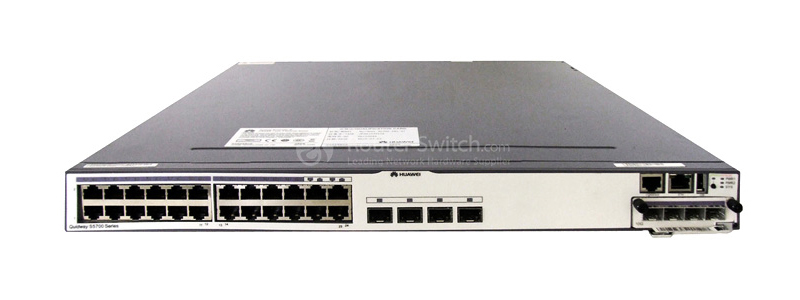

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-SI -AC . S5700-28C-SI-AC appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-SI-AC/S5700-28C-SI-AC.jpg" title="Внешний вид S5700-28C-SI-AC">
| Код продукта | S5700-28C-SI-AC |
| Порты | 24 порта 10/100/1000 Base-T |
| Расширенные слоты | 2 расширенных слота, один для субкарты восходящего канала, а другой для карты стека. |
| Память (ОЗУ) | 256 МБ |
| Вспышка | 32 МБ |
| Размер таблицы MAC-адресов | 16 MAC |
| Поддерживаемая подкарта | 4 субкарты 1000 Base-X SFP 2 субкарты 10 GE SFP+ 4 субкарты 10 GE SFP+ |
| Требуемое напряжение | переменный ток: Диапазон номинального напряжения: от 100 В до 240 В, 50/60 Гц Диапазон максимального напряжения: от 90 В до 264 В, 50/60 Гц ОКРУГ КОЛУМБИЯ: Диапазон номинального напряжения: от –48 В до –60 В Диапазон максимального напряжения: от –36 В до –72 В |
| Силовое устройство | Двойные блоки питания переменного/постоянного тока с возможностью горячей замены |
| Власть Потребление Оперативный | < 56 Вт |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Размеры (Ш х Г х В) | 442 мм х 420 мм х 43,6 мм |
| Вес упаковки | 7,2 кг |
| PoE | Не поддерживается |
информация о продукте

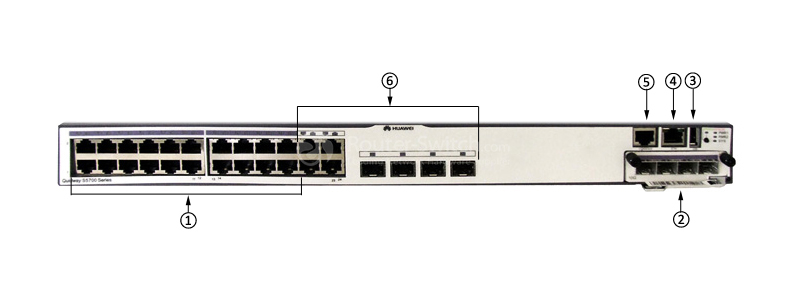

На рис. 2 показана передняя панель Huawei. S5700- 28 Переключатель C-SI -AC . S5700-28C-SI-AC front panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-SI-AC/S5700-28C-SI-AC_front.jpg" title="Передняя панель S5700-28C-SI-AC">
Примечание:
| ① | Двадцать портов 10/100/1000BASE-T | ② | Слот для карты спереди |
| ③ | USB-порт | ④ | Порт управления ETH |
| ⑤ | Один консольный порт | ⑥ | Четыре комбинированных порта |
* Передний слот для карты оснащен модулем карты, но модуль карты следует приобретать отдельно.
*Перед установкой или обслуживанием переключателя наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.

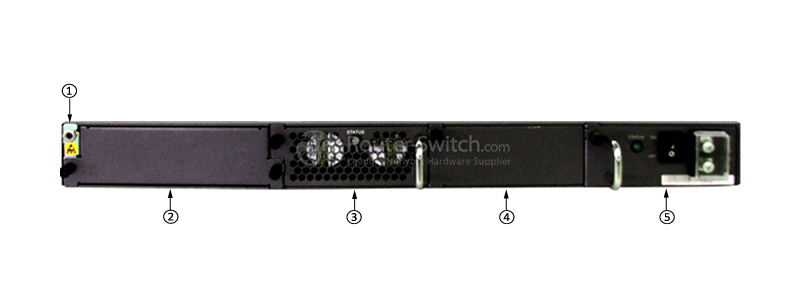

На рис . 3 показана задняя панель Huawei S57 0 0-28 C- S I -AC . S5700-28C-SI-AC back panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-SI-AC/S5700-28C-SI-AC_back.jpg" title="Задняя панель S5700-28C-SI-AC">
Примечание:
| ① | Гнездо ESD | ② | Слот для карты сзади |
| ③ | Слот для вентилятора | ④ | Слот модуля питания 2 |
| ⑤ | Слот модуля питания 1 |
*Вентилятор, платы и модули питания уже установлены на схеме, но их следует приобретать отдельно.
*Перед установкой или обслуживанием переключателя наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.
R рекомендуется Модули
В Таблице 2 показаны рекомендуемые модули.
| Модель | Описание | |
| Модуль питания | Модуль питания переменного тока 150 Вт (серый) | |
| Модуль питания постоянного тока 150 Вт (серый) | ||
| Оптические приемопередатчики | Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | ||
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | ||
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,5 км, LC) | ||
| eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) | ||
| Оптический трансивер, SFP, 100 м/155 м, многомодовый модуль (1310 нм, 2 км, LC) | ||
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100 м/155 м, одномодовый модуль (1310 нм, 15 км, LC) | |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | ||
| Медные приемопередатчики | SFP-1000BaseT | Электрический модуль 1000BASE-T (RJ45) SFP, автоматическое согласование, 100 м |
| Карта | 2 Интерфейсная карта 10 Gig SFP+ (используется в сериях S5700SI и S5700EI) |
Сравните с аналогичным товаром
В таблице 3 показано сравнение Huawei S 5 700-28C -SI , S57 0 0-28 C- SI -AC и S5700-28C - PWR - SI .
| Модели | S5700-28C-SI-AC | ||
| Фиксированные порты | 24 порта 10/100/1000 Base-T, 4 из которых двойного назначения 10/100/1000 или SFP | 24 порта 10/100/1000 Base-T, 4 из которых двойного назначения 10/100/1000 или SFP | 24 порта 10/100/1000 Base-T, 4 из которых двойного назначения 10/100/1000 или SFP |
| Расширенные слоты | 2 расширенных слота | 2 расширенных слота | 2 расширенных слота |
| Источник питания | Двойной AC/DC с горячей заменой | Двойной AC/DC с горячей заменой | Двойной AC с горячей заменой, PoE+ |
| Производительность пересылки | 96 млн пакетов в секунду | 96 млн пакетов в секунду | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с | 256 Гбит/с | 256 Гбит/с |
| Потребляемая мощность | < 56 Вт | < 56 Вт | < 836 Вт (PoE: 740 Вт) |
Сравнение LI, SI, EI и HI
Корпоративные коммутаторы Huawei серии S5700 предлагают пользователям модели LI (Lite), SI (Standard), EI (Enhanced) и HI (Hyper). Между этими четырьмя версиями есть некоторые различия.
Щелкните этот PDF-файл, чтобы узнать больше.
Сравнение коммутаторов Huawei серий S5700-LI, SI, EI и HI.pdf
