S5700-28C-HI-AC Обзор
S5700-28C-HI-AC — это усовершенствованный Ethernet-коммутатор, основанный на высокопроизводительном оборудовании нового поколения и универсальной платформе маршрутизации Huawei (VRP). Имея 24 порта GE (10/100/1000Base-T), он обеспечивает большую коммутационную способность, интерфейсы GE высокой плотности для пользователей, кроме того, он может быть оснащен несколькими типами модулей карт и модулей питания для удовлетворения различных требований пользователи. Все эти функции делают S5700-28C-HI-AC лучшим выбором в качестве коммутатора доступа в крупных и средних кампусных сетях или центрах обработки данных, а также коммутатора агрегации в небольших кампусных сетях. S5700-28C-HI-AC объединяет множество передовых технологий с точки зрения надежности, безопасности и энергосбережения, чтобы помочь корпоративным клиентам построить ИТ-сеть следующего поколения.
Краткие характеристики

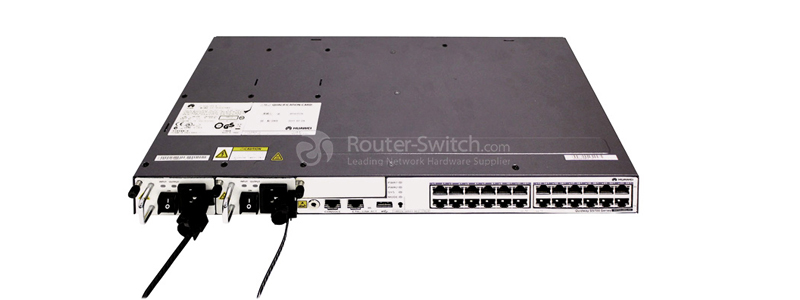

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-HI-AC. S5700-28C-HI-AC appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-AC/S5700-28C-HI-AC.jpg" title="Внешний вид S5700-28C-HI-AC">
| Код продукта | S5700-28C-HI-AC |
| Порты | 24 порта 10/100/1000 Base-T |
| Расширенные слоты | 1 расширенный слот |
| Память (ОЗУ) | 512 МБ |
| Вспышка | 64 МБ |
| Размер таблицы MAC-адресов | 32 ПДК |
| Поддерживаемая подкарта | 2 x 10 GE SFP+ Дополнительная дополнительная плата 4 x 10 GE SFP+ Дополнительная дополнительная плата 4 x 1000 BASE-X |
| Требуемое напряжение | переменный ток: Диапазон номинального напряжения: от 100 В до 240 В, 50/60 Гц Диапазон максимального напряжения: от 90 В до 264 В, 50/60 Гц |
| Силовое устройство | Используйте двойные блоки питания переменного/постоянного тока с возможностью «горячей» замены |
| Энергопотребление Эксплуатация | <76 Вт |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Размеры (Ш х Г х В) | 442 мм х 220 мм х 43,6 мм |
| Вес упаковки | 5,1 кг |
| PoE | Не поддерживается |
информация о продукте

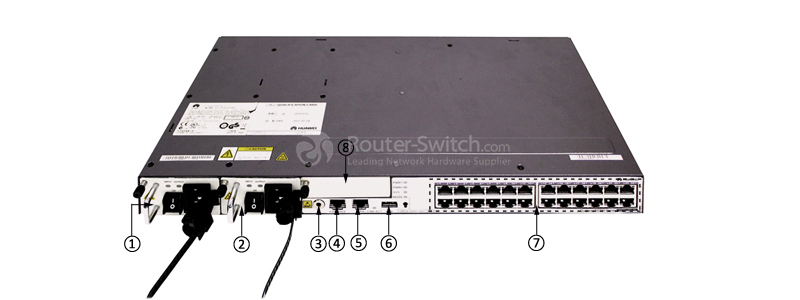

На рис. 2 показана передняя панель коммутатора Huawei S5700-28C-HI-AC. S5700-28C-HI-AC front panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-AC/S5700-28C-HI-AC_front.jpg" title="Передняя панель S5700-28C-HI-AC">
Примечание:
| ① | Слот модуля питания 1 | ② | Слот модуля питания 2 |
| ③ | Гнездо ESD | ④ | Один консольный порт |
| ⑤ | Порт управления ETH | ⑥ | USB-порт |
| ⑦ | Двадцать четыре порта 10/100/1000BASE-T | ⑧ | Слот для карты спереди |
*Перед установкой или обслуживанием коммутатора наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.
*Слот для модуля питания 1 и слот для модуля питания 2 были установлены вместе с модулем питания переменного тока, но модуль питания следует приобретать отдельно.

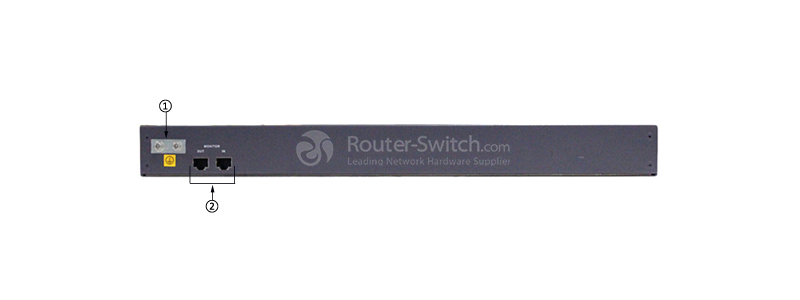

На рис. 3 показана задняя панель Huawei S5700-28C-HI-AC.
S5700-28C-HI-AC back panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-AC/S5700-28C-HI-AC_BACK.jpg" title="Задняя панель S5700-28C-HI-AC">
Примечание:
| ① | Заземляющий винт |
| ③ | Порт мониторинга |
* Винт заземления используется с кабелем заземления. Коммутатор имеет два винта заземления, любой из которых можно использовать для установки стола заземления.
* Порт мониторинга контролирует дверцу шкафа, модуль питания, заряд батареи и источник питания кондиционера.
Рекомендуемые модули
В Таблице 2 показаны рекомендуемые модули.
| Модель | Описание | |
| Модуль питания | Модуль питания переменного тока мощностью 170 Вт (используется в серии HI) | |
| Модуль питания постоянного тока мощностью 170 Вт (используется в серии HI) | ||
| Оптические приемопередатчики | Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | ||
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | ||
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,5 км, LC) | ||
| Оптический приемопередатчик, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | ||
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | ||
| Медные приемопередатчики | SFP-1000BaseT | Электрический модуль 1000BASE-T (RJ45) SFP, автоматическое согласование, 100 м |
| Карта | 2 Интерфейсная карта 10 Gig SFP+ (используется в серии S5700HI) | |
| 4 Интерфейсная карта 10 Gig SFP+ (используется в серии S5700HI) | ||
| Интерфейсная карта 4 Gig SFP (используется в серии S5700HI) |
Сравните с аналогичным товаром
В таблице 3 показано сравнение Huawei S5700-28C-HI, S5700-28C-HI-AC и S5700-28C-HI-24S.
| Модели | S5700-28C-HI-AC | S5700-28C-HI-24S | |
| Фиксированные порты | 24 порта 10/100/1000 Base-T | 24 порта 10/100/1000 Base-T | 24 x 100/1000 Base-X |
| Расширенные слоты | 1 расширенный слот | 1 расширенный слот | 1 расширенный слот |
| Источник питания | Двойной AC/DC с горячей заменой | Двойной AC/DC с горячей заменой | Двойной AC с горячей заменой |
| Производительность пересылки | 96 млн пакетов в секунду | 96 млн пакетов в секунду | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с | 256 Гбит/с | 256 Гбит/с |
| Потребляемая мощность | <76 Вт | <76 Вт | <80 Вт |
