S5700-28C-HI-24S-AC Обзор
S5700-28C-HI-24S-AC — это усовершенствованный гигабитный Ethernet-коммутатор, разработанный Huawei, обеспечивающий гибкий гигабитный доступ. Имея 24 порта 10/100/1000 Base-T и 1 расширенный слот, он имеет несколько типов подкарт на выбор, обеспечивая превосходную функцию Net Stream, гибкую сеть Ethernet, комплексные технологии туннелирования VPN, диверсифицированные механизмы безопасности и зрелые функции IPv6 для пользователей. . Кроме того, он прост в установке, управлении и обслуживании. Все эти функции делают S5700-28C-HI-24S-AC лучшим выбором в качестве коммутатора доступа в больших и средних кампусных сетях или центрах обработки данных, а также коммутатора агрегации в небольших кампусных сетях.
Краткие характеристики

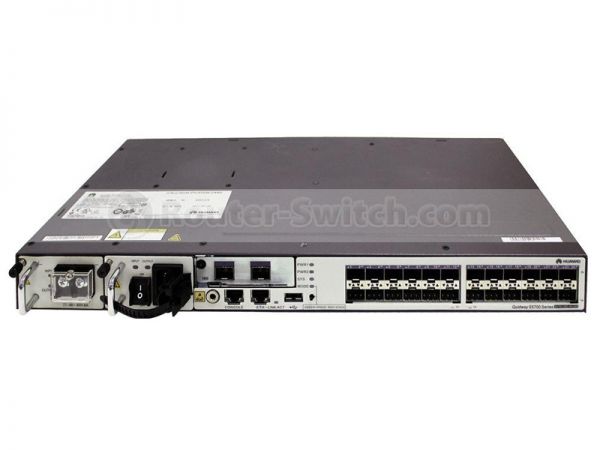

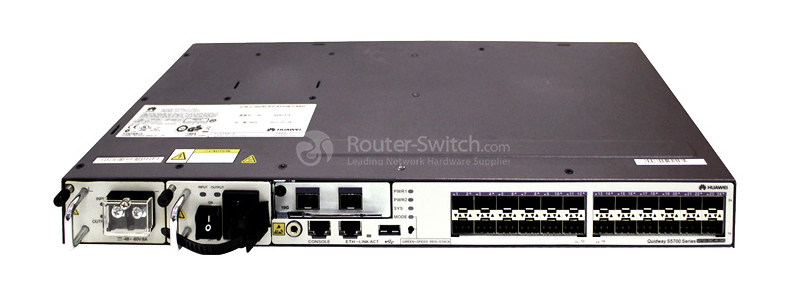

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-HI-24S-AC. S5700-28C-HI-24S-AC appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-24S-AC/S5700-28C-HI-24S-AC.jpg" title="Внешний вид S5700-28C-HI-24S-AC">
| Код продукта | S5700-28C-HI-24S-AC |
| Порты | 24 порта 100/1000 Base-X |
| Расширенные слоты | 1 расширенный слот |
| Память (ОЗУ) | 512 МБ |
| Вспышка | 64 МБ |
| Размер таблицы MAC-адресов | 32 ПДК |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Поддерживаемая подкарта | 4 субкарты 1000 Base-X SFP 2 субкарты 10 GE SFP+ 4 субкарты 10 GE SFP+ |
| Требуемое напряжение | переменный ток: Диапазон номинального напряжения: от 100 В до 240 В, 50/60 Гц Диапазон максимального напряжения: от 90 В до 264 В, 50/60 Гц ОКРУГ КОЛУМБИЯ: Диапазон номинального напряжения: от –48 В до –60 В Диапазон максимального напряжения: от –36 В до –72 В |
| Силовое устройство | Двойные блоки питания переменного/постоянного тока с возможностью горячей замены |
| Размеры (Ш х Г х В) | 442 мм х 220 мм х 43,6 мм |
| Вес упаковки | 5,1 кг |
информация о продукте

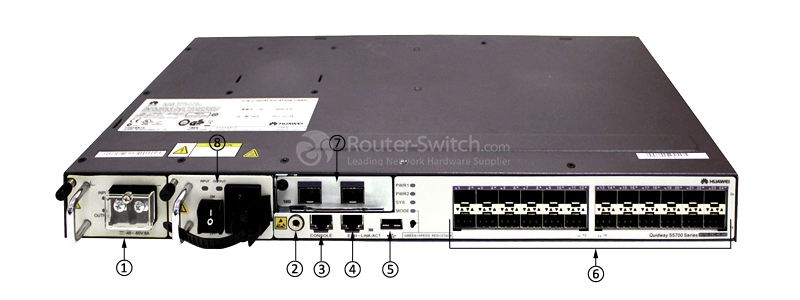

На рис. 2 показана передняя панель коммутатора Huawei S5700-28C-HI-24S-AC. S5700-28C-HI-24S-AC front panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-24S-AC/S5700-28C-HI-24S-AC_front.jpg" title="Передняя панель S5700-28C-HI-24S-AC">
Примечание:
| ① | Слот модуля питания 1 | ② | Гнездо ESD |
| ③ | Один консольный порт | ④ | Порт управления ETH |
| ⑤ | USB-порт | ⑥ | Двадцать четыре порта 100/1000BASE-X Применимые модули |
| ⑦ | Слот для карты спереди | ⑧ | Слот модуля питания 2 |
*Модуль был установлен в слот модуля питания на схеме. Модули питания приобретаются отдельно.
*Перед установкой или обслуживанием переключателя наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.

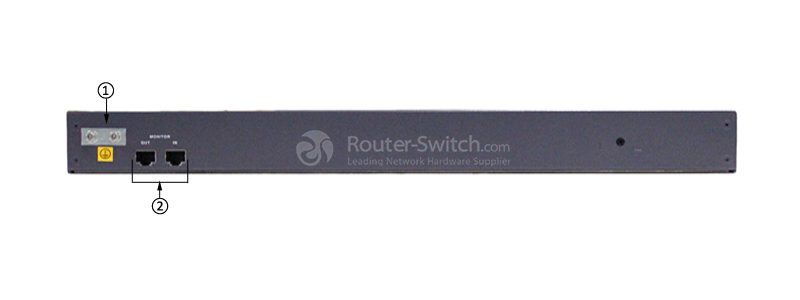

На рис. 3 показана задняя панель коммутатора Huawei S5700-28C-HI-24S-AC. S5700-28C-HI-24S-AC back panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-HI-24S-AC/S5700-28C-HI-24S-AC_back.jpg" title="S5700-28C-HI-24S-AC задняя панель">
Примечание:
| ① | Заземляющий винт |
| ② | Порт мониторинга |
* Винт заземления используется с кабелем заземления. Коммутатор имеет два винта заземления, любой из которых можно использовать для установки кабеля заземления.
* Порт мониторинга контролирует дверцу шкафа, модуль питания, заряд батареи и источник питания кондиционера.
Рекомендуемые модули _
В Таблице 2 показаны рекомендуемые модули.
| Модель | Описание | |
| Модуль питания | Модуль питания переменного тока мощностью 170 Вт (используется в серии HI) | |
| Оптические приемопередатчики | Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | ||
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | ||
| Оптический трансивер, SFP, 100 м/155 м, многомодовый модуль (1310 нм, 2 км, LC) | ||
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100 м/155 м, одномодовый модуль (1310 нм, 15 км, LC) | |
| S-SFP-FE-LH40-SM1310 | Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC) | ||
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | ||
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | ||
| Медные приемопередатчики | SFP-1000BASET | Электрический модуль 1000BASE-T (RJ45) SFP, автоматическое согласование, 100 м |
| Карта | Интерфейсная карта 4 Gig SFP (используется в серии S5700HI) |
Сравните с аналогичным товаром
В таблице 3 показано сравнение Huawei S5700-28C-HI, S5700-28C-HI-24S и S5700-28C-HI-24S-AC.
| Модели | S5700-28C-HI-24S | S5700-28C-HI-24S-AC | |
| Фиксированные порты | 24 порта 10/100/1000 Base-T | 24 x 100/1000 Base-X | 24 x 100/1000 Base-X |
| Расширенные слоты | 1 расширенный слот | 1 расширенный слот | 1 расширенный слот |
| Источник питания | Двойные сменные блоки питания переменного/постоянного тока | Двойные сменные блоки питания переменного/постоянного тока | Двойные сменные блоки питания переменного/постоянного тока |
| Производительность пересылки | 96 млн пакетов в секунду | 96 млн пакетов в секунду | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с | 256 Гбит/с | 256 Гбит/с |
