S5700-28C-EI-AC Обзор
Коммутатор Huawei S5700-28C-EI-AC представляет собой стекируемый модульный коммутатор с 1 слотом для карт спереди и 1 слотом для карт сзади с модулем питания переменного тока.
Краткие характеристики

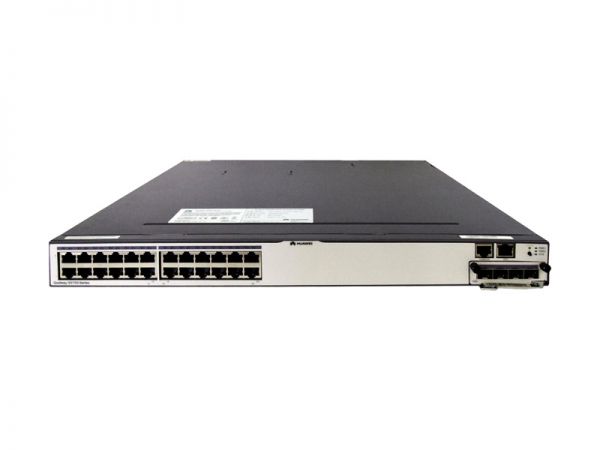

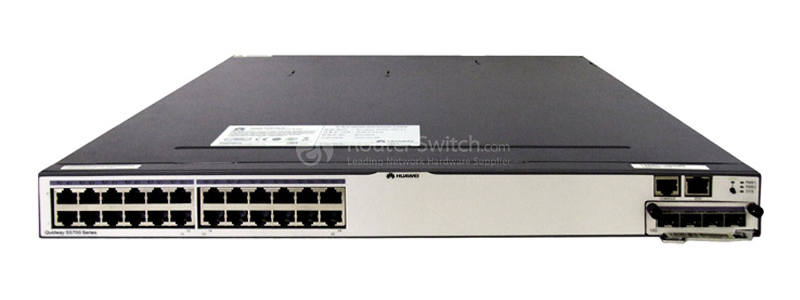

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами. Обратите внимание, что эти модули и карты следует приобретать отдельно.
S5700-28C-EI-AC " src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-AC/S5700-28C-EI-AC.jpg" title="S5700-28C-EI-AC">
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5700-28C-EI-AC |
| Нисходящие порты | 24 порта 10/100/1000BASE-T |
| Выбор поддерживаемых подкарт | 4 субкарты 1000 Base-X SFP 2 субкарты 10 GE SFP+ 4 субкарты 10 GE SFP+ |
| Слоты расширения | 1 слот для карт спереди и 1 слот для карт сзади |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Куча | Поддерживается |
| Режим соединения стека | Подключение карты стека |
| Власть | Модуль питания переменного тока |
| Рассеивание тепла | Принудительное воздушное охлаждение с помощью сменного модуля вентилятора |
| Режим установки | Монтаж в стойку, монтаж на стол |
| Шкаф глубиной 300 мм | Не поддерживается |
| Размеры (Ш х Г х В) | 44,2 см х 22 см х 4,36 см |
| Вес упаковки | 11,15 кг |
информация о продукте

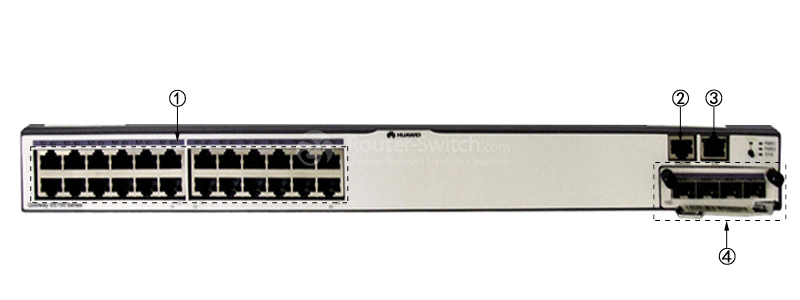

На рис. 2 показана передняя панель коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами.
S5700-28C-EI-AC Front Panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-AC/S5700-28C-EI-AC_Front_Panel.jpg" title="Передняя панель S5700-28C-EI-AC">
Примечание:
| ① | 24 электрических порта 10/100/1000BASE-T Ethernet | ③ | Один порт управления ETH |
| ② | Один консольный порт | ④ | Передний слот для карты с установленной картой |

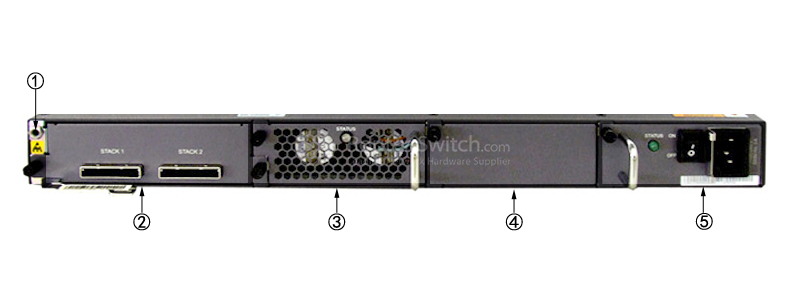

На рис. 3 показана задняя панель коммутатора Huawei S5700-28C-EI-AC с установленными модулями и платами.
S5700-28C-EI-AC Back Panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-AC/S5700-28C-EI-AC_Back_Panel.jpg" title="S5700-28C-EI-AC Задняя панель">
Примечание:
| ① | Гнездо ESD | ④ | Слот модуля питания 2 |
| ② | Слот для задней карты с установленной стековой картой | ⑤ | Слот для модуля питания 1 с установленным модулем питания переменного тока мощностью 15 Вт |
| ③ | Слот модуля вентилятора с установленными вентиляторами | ||
· При установке или обслуживании выключателя наденьте антистатический браслет и вставьте другой конец антистатического браслета в это гнездо.
Модули, карты и приемопередатчики
В таблице 2 показаны рекомендуемые модули и карты Huawei S5700-28C-EI-AC.
| Модули и карты | Модели | Описание |
| Модуль питания переменного тока | Модуль питания переменного тока 150 Вт (серый) | |
| интерфейсная карта 10GE | 2 Интерфейсная карта 10 Gig SFP+ (используется в сериях S5700SI и S5700EI) |
Коммутатор Huawei S5700-28C-EI-AC поддерживает множество типов приемопередатчиков.
В Таблице 3 показаны рекомендуемые оптические приемопередатчики GE.
| Модели | Описание |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC) | |
| 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LX-SM1310-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC) |
| SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-CWDM.
| Модели | Описание |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC) |
В Таблице 5 показаны рекомендуемые оптические приемопередатчики GE-DWDM.
| Модели | Описание |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1529,55 нм, 120 км, LC) | |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1530,33 нм, 120 км, LC) | |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1531,12 нм, 120 км, LC) | |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1531,90 нм, 120 км, LC) |
В Таблице 6 показаны рекомендуемые оптические приемопередатчики 10GE SFP+.
| Модели | Описание |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (1310 нм, 0,22 км, LC, LRM) | |
| 10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1330nm / RX1270nm, 10 км, LC) | |
| 10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1270nm / RX1330nm, 10 км, LC) | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многорежимный модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер 10GBase-ZR, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC) | |
| Оптический трансивер, SFP+, 9,8G, одномодовый модуль (1310 нм, 1,4 км, LC) |
В Таблице 7 показаны рекомендуемые оптические приемопередатчики 10GE-CWDM.
| Модели | Описание |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1471 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1491 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1511 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1531 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1551 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1571 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1591 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1611 нм, 70 км, LC) |
В Таблице 8 показаны рекомендуемые медные приемопередатчики GE.
| Модели | Описание |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Сравните с аналогичными товарами
В таблице 9 показано сравнение коммутаторов Huawei S5700-28C-EI-AC, S5700-28C-PWR-EI-AC и S5700-28C-EI-24S-AC.
| Модели | S5700-28C-EI-AC | S5700-28C-EI-24S-AC | |
| Порты | 24 порта Ethernet 10/100/1000 | 24 порта Ethernet 10/100/1000 | 24 порта Gig SFP, 4 из которых являются портами двойного назначения 10/100/1000 или SFP |
| Выбор поддерживаемых подкарт | 4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+ | 4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+ | 4 субкарты 1000 Base-X SFP; 2 субкарты 10 GE SFP+; 4 субкарты 10 GE SFP+ |
| Поддержка PoE | Н/Д | Поддерживается | Н/Д |
| Источник питания | Источник питания переменного тока | Источник питания переменного тока | Источник питания переменного тока |
