S5700-28C-EI-24S Обзор
Коммутаторы Huawei серии S5700 обеспечивают высокомасштабируемый гигабитный доступ для терминалов в корпоративных кампусных сетях; также идеально подходит для отказоустойчивой поддержки серверов и агрегации в крупных центрах обработки данных. S5700-28C-EI-24S предлагает 24 Gig SFP, 4 из которых двойного назначения 10/100/1000 или SFP, и 1 слот для интерфейса.
Краткие характеристики

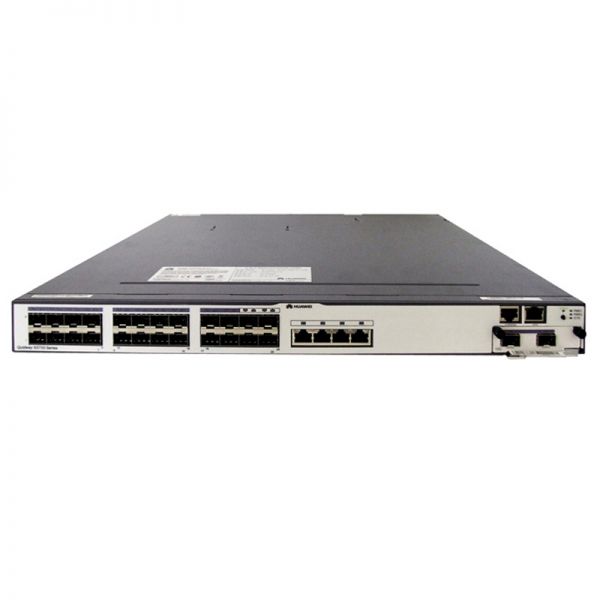

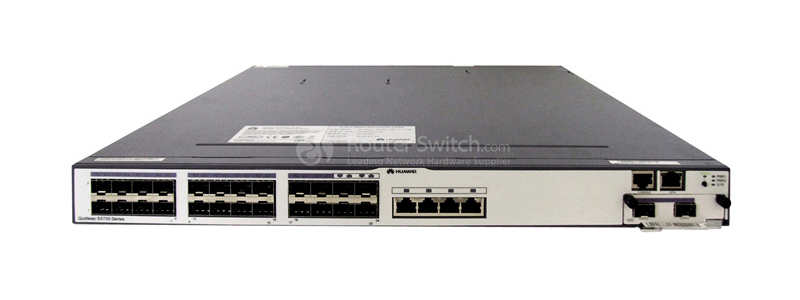

На рис. 1 показан внешний вид коммутатора Huawei S5700-28C-EI-24S-AC с установленной дополнительной платой. Субкарту необходимо приобретать отдельно.
S5700-28C-EI-24S Appearance" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-24S/S5700-28C-EI-24S.jpg" title="S5700-28C-EI-24S Внешний вид">
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5700-28C-EI-24S |
| Порты | 24 Gig SFP, 4 из которых являются портами двойного назначения 10/100/1000 или SFP |
| Поддерживаемая подкарта | 4 субкарты 1000 Base-X SFP, 2 субкарты 10 GE SFP+, 4 субкарты 10 GE SFP+ |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Таблица MAC-адресов | 32 000 MAC-адресов |
| Особенности VLAN | 4K VLAN |
| Размеры (Ш х Г х В) | 44,2 см х 42 см х 4,36 см |
| Масса | 7,3 кг |
информация о продукте

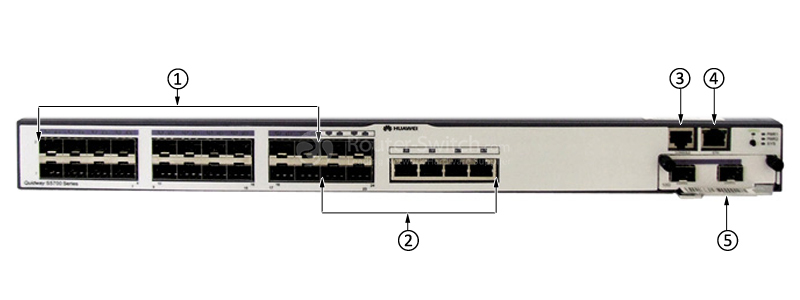

На рис. 2 показана передняя панель коммутатора Huawei S5700-28C-EI-24S-AC. В этом установлена дополнительная карта, но карта должна быть приобретена отдельно.
S5700-28C-EI-24S Front Panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-24S/S5700-28C-EI-24S_Front_Panel.jpg" title="Передняя панель S5700-28C-EI-24S">
Примечание:
| ① | Двадцать портов 100/1000BASE-X | ④ | Порт управления ETH |
| ② | Четыре комбинированных порта (10/100/1000BASE-T + 100/1000BASE-X) | ⑤ | Передний слот для карты с субкартой |
| ③ | Один консольный порт |

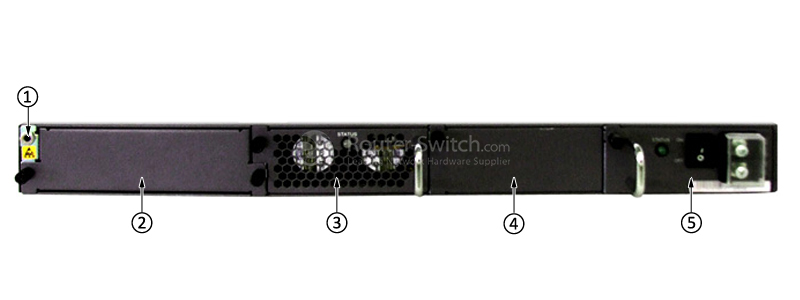

На рис. 3 показана задняя панель коммутатора Huawei S5700-28C-EI-24S. В этом установлен модуль питания переменного тока, но модуль питания необходимо приобретать отдельно.
S5700-28C-EI-24S Back Panel" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Switches/S5700-28C-EI-24S/S5700-28C-EI-24S_Back_Panel.jpg" title="S5700-28C-EI-24S Задняя панель">
Примечание:
| ① | Гнездо ESD | ④ | Слот модуля питания 2 |
| ② | Слот для карты сзади | ⑤ | Слот модуля питания 1 |
| ③ | Слот для вентилятора |
Оптический трансивер и карта
В Таблице 2 показаны рекомендуемые оптические приемопередатчики и карты.
| Модель | Описание |
| Оптический приемопередатчик GE-SFP | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Оптический трансивер, eSFP, GE, многорежимный модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| интерфейсная карта 10GE | |
| 2 × интерфейсная карта 10 Gig SFP+ (используется в сериях S5700SI и S5700EI) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение коммутаторов Huawei S5700-28C-EI-24S и S5700-28C-PWR-EI.
| Модели | S5700-28C-EI-24S | |
| Порты | 24 Gig SFP, 4 из которых являются портами двойного назначения 10/100/1000 или SFP | 24 порта Ethernet 10/100/1000 |
| Поддерживаемая подкарта | 4 субкарты 1000 Base-X SFP, 2 субкарты 10 GE SFP+, 4 субкарты 10 GE SFP+ | 4 субкарты 1000 Base-X SFP, 2 субкарты 10 GE SFP+, 4 субкарты 10 GE SFP+ |
| Образ программного обеспечения | Усовершенствованное программное обеспечение Изображение | Усовершенствованное программное обеспечение Изображение |
| PoE | Не поддерживается | Поддерживается |
