S5700-10P-LI-AC Обзор
Коммутатор Huawei S5700-10P-LI-AC поддерживает 8 портов 10/100/1000 Base-T Ethernet, 2 порта GE SFP и может питаться от источника переменного тока. Это один из упрощенных гигабитных коммутаторов серии Huawei S5700-LI.
Краткие характеристики

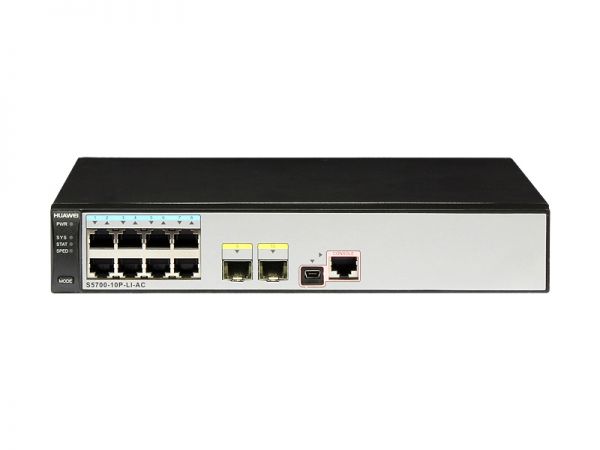

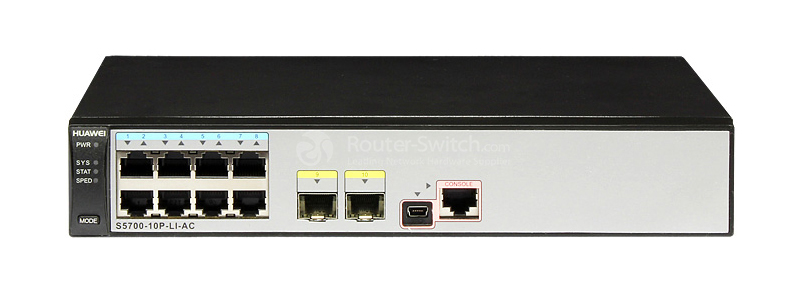

На рис. 1 показан внешний вид коммутатора Huawei S5700-10P-LI-AC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5700-10P-LI-AC |
| Нисходящие порты | 8 портов Ethernet 10/100/1000 Base-T |
| Восходящие порты | 2 порта GE SFP |
| MAC-адрес | 16К |
| ВЛАН | 4К |
| Производительность пересылки | 15 миллионов пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Власть | Источник питания переменного тока |
| Рассеивание тепла | Безвентиляторный естественный отвод тепла |
| Режим установки | Монтаж в стойку (с отдельно приобретаемыми монтажными кронштейнами), монтаж на столе и настенный монтаж |
| Шкаф глубиной 300 мм | Не поддерживается |
| Размеры (Ш х Г х В) | 25 см × 18 см × 4,36 см |
информация о продукте

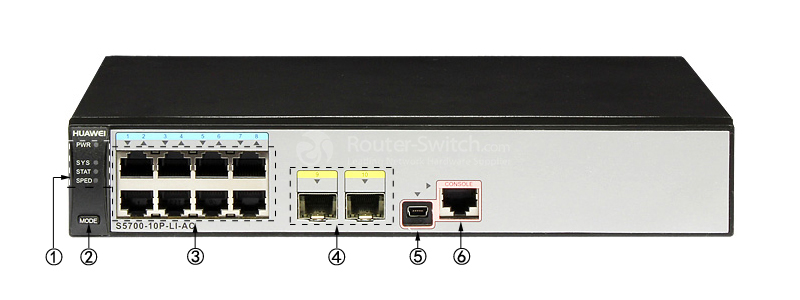

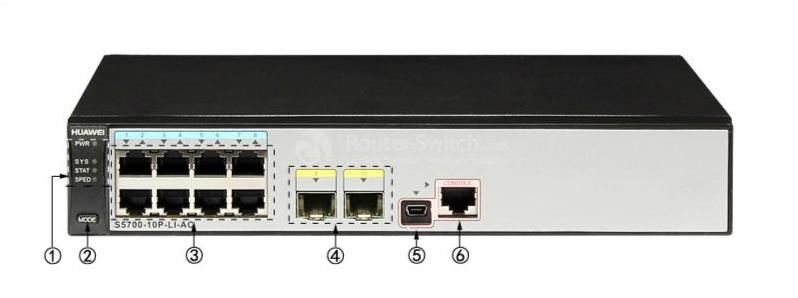

На рис. 2 показана передняя панель коммутатора Huawei S5700-10P-LI-AC.
Примечание:
| ① | Переключатель светодиодов | ④ | 2 × оптических порта Ethernet 1000BASE-X |
| ② | Кнопка режима | ⑤ | Один мини-USB-порт |
| ③ | 8 электрических портов 10/100/1000BASE-T Ethernet | ⑥ | Один консольный порт RJ45 |
·Светодиоды переключателей включают светодиоды PWR, SYS, STAT и SPED.
·2 × оптических порта 1000BASE-X Ethernet поддерживают оптические модули GE, GE-CWDM, GE-DWDM и бондарные модули GE SFP (применимо в V200R002C00 и более поздних версиях).
·Коммутатор Huawei S5700-10P-LI-AC поддерживает USB или RJ45 для консоли устройства.

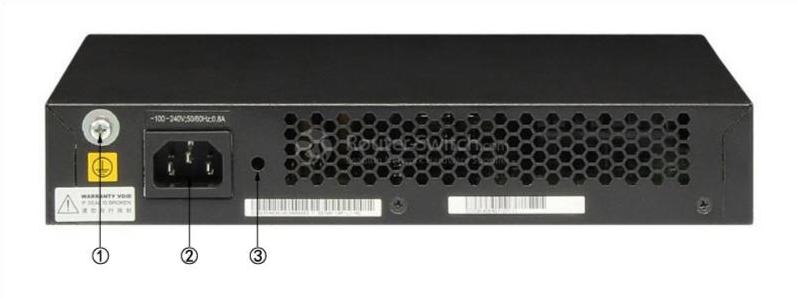

На рис. 3 показана задняя панель коммутатора Huawei S5700-10P-LI-AC.
Примечание:
| ① | Заземляющий винт |
| ② | Розетка переменного тока |
| ③ | Гнездо для защелки клеммы переменного тока |
· Винт заземления используется с кабелем заземления.
· Розетка переменного тока используется с кабелем питания переменного тока.
·Защелка клеммы переменного тока не поставляется с выключателем.
Приемопередатчик
Huawei S5700-10P-LI-AC поддерживает оптические приемопередатчики (GE, GE-CWDM, GE-DWDM) и приемопередатчики GE Cooper.
В Таблице 2 показаны рекомендуемые оптические приемопередатчики GE.
| Модели | Описание |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC) | |
| 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LX-SM1310-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC) |
| SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
В таблице 3 показаны рекомендуемые оптические приемопередатчики GE-CWDM.
| Модели | Описание |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC) |
В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-DWDM.
| Модели | Описание |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1558,17 нм, 120 км, LC) | |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1558,95 нм, 120 км, LC) | |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1559,79 нм, 120 км, LC) | |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1560,61 нм, 120 км, LC) |
В Таблице 5 показаны рекомендуемые медные приемопередатчики GE.
| Модели | Описание |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Сравните с аналогичными товарами
В таблице 6 показано сравнение Huawei S5700-10P-LI-AC и S5700-10P-PWR-LI-AC.
| Модели | S5700-10P-LI-AC | |
| Нисходящие порты | 8 портов Ethernet 10/100/1000 Base-T | 8 портов Ethernet 10/100/1000 Base-T |
| Восходящие порты | 2 порта GE SFP | 2 порта GE SFP |
| Источник питания | Источник питания переменного тока | Источник питания переменного тока |
| Поддержка PoE | Н/Д | PoE+ |
