S3700-28TP-SI-AC Обзор
Коммутатор Huawei S3700-28TP-SI-AC обеспечивает функции уровня 2 и основные функции уровня 3, которые предлагают IP-маршрутизацию (статический маршрут, RIPv1, RIPv2 и ECMP).
Краткие характеристики

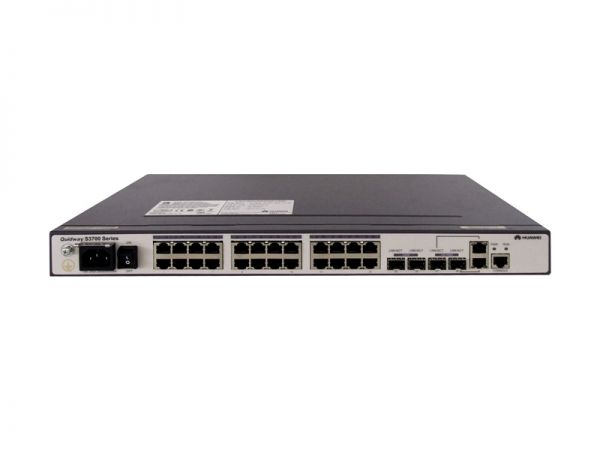

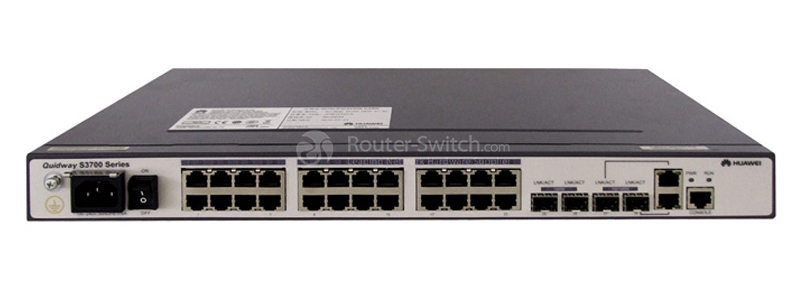

На рис. 1 показан внешний вид коммутатора Huawei S3700-28TP-SI-AC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S3700-28TP-SI-AC |
| Нисходящие порты | 24 порта Ethernet 10/100 |
| Восходящие порты | 2 x Gig SFP и 2 двойного назначения 10/100/1000 или SFP |
| MAC-адрес | 16К |
| ВЛАН | 4К |
| Производительность пересылки | 9,6 млн пакетов в секунду |
| Коммутационная способность | 64 Гбит/с |
| Укладка | Поддерживается |
| Режим соединения стека | Подключение сервисного порта |
| Власть | 110/220 В переменного тока |
| Рассеивание тепла | Безвентиляторный естественный отвод тепла |
| Режим установки | Монтаж в стойку, настольный монтаж, настенный монтаж |
| Шкаф глубиной 300 мм | Поддерживается |
| Размеры (Ш х Г х В) | 44,2 см х 22 см х 4,36 см |
информация о продукте

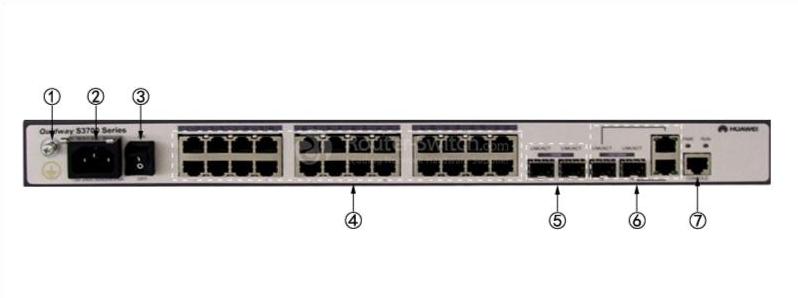

На рис. 2 показана передняя панель коммутатора Huawei S3700-28TP-SI-AC.
Примечание:
| ① | Заземляющий винт | ⑤ | 2 оптических интерфейса 1000BASE-X Ethernet |
| ② | Клеммы питания переменного тока | ⑥ | 2 x 1000M комбинированных интерфейсов |
| ③ | Выключатель | ⑦ | Один консольный порт |
| ④ | 24 электрических порта 10/100BASE-TX Ethernet | ||
· Винт заземления используется с кабелем заземления.
· Клеммы питания переменного тока используются с силовыми кабелями переменного тока.
· Два комбинированных порта включают порты 10/100/1000BASE-T и 100/1000BASE-X. Оптические приемопередатчики FE/GE/GE-CWDM применимы к комбинированным портам.
·Коммутатор Huawei S3700-28TP-SI-AC поддерживает технологию интеллектуального стека Huawei (iStack). Несколько коммутаторов S3700 можно соединить кабелями стека, чтобы создать стек, функционирующий как виртуальный коммутатор.

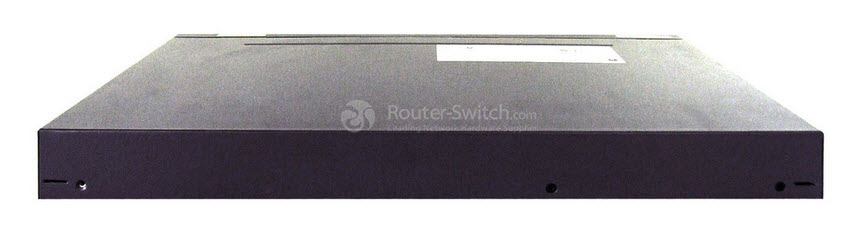

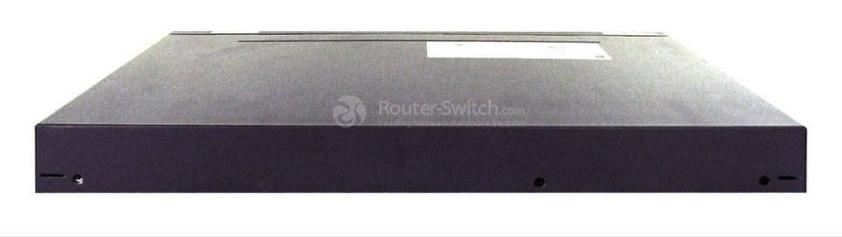

На рис. 3 показан вид коммутатора Huawei S3700-28TP-SI-AC сзади.
Приемопередатчик
Huawei S3700-28TP-SI-AC поддерживает оптические трансиверы FE, оптические трансиверы GE и оптические трансиверы GE-CWDM.
В Таблице 2-4 показаны рекомендуемые оптические приемопередатчики.
Таблица 2 Оптические приемопередатчики FE
| Модели | Описание |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1550 нм, 80 км, LC) | |
| SFP-FE-LX-SM1310-BIDI | Оптический трансивер, eSFP, FE, одномодовый модуль BIDI (TX1310/RX1550, 15 км, LC) |
| SFP-FE-LX-SM1550-BIDI | Оптический трансивер, eSFP, FE, одномодовый модуль BIDI (TX1550/RX1310, 15 км, LC) |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
Таблица 3 Оптические приемопередатчики GE
| Модели | Описание |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC) | |
| 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LX-SM1310-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC) |
| SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
Таблица 4 Оптические приемопередатчики GE-CWDM
| Модели | Описание |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1471 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1491 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1511 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1531 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1571 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC) |
Сравните с аналогичным товаром
В таблице 5 показано сравнение Huawei S3700-28TP-EI-DC и S3700-28TP-SI-AC.
| Модели | S3700-28TP-SI-AC | |
| Нисходящие порты | 24 порта 10/100 Base-TX | 24 порта 10/100 Base-TX |
| Восходящие порты | 2 порта 1000 Base-X SFP, и 2 гигабитных комбинированных порта | 2 порта 1000 Base-X SFP, и 2 гигабитных комбинированных порта |
| Источник питания | источник постоянного тока | Источник питания переменного тока |
| IP-маршрутизация | Статический маршрут, RIPv1, RIPv2, и ECMP OSPF, IS-IS и BGP | Статический маршрут, RIPv1, RIPv2 и ECMP |
| Надежность | RRPP, Smart Link и SEP STP, RSTP и MSTP БФД | RRPP, Smart Link и SEP STP, RSTP и MSTP |
