S1700-24-AC Обзор
Неуправляемый корпоративный коммутатор Huawei S1700-24-AC является частью серии Huawei S1700 энергосберегающих Ethernet-коммутаторов доступа следующего поколения. S1700-24-AC имеет несколько функций, которые помогают снизить энергопотребление, включая конструкцию без вентилятора, которая снижает энергопотребление и уровень шума. S1700-24-AC использует высокопроизводительное аппаратное обеспечение, которое предлагает широкий набор функций, помогающих клиентам создавать безопасные, надежные и высокопроизводительные сети. Как и все коммутаторы Huawei S1700, эта модель обеспечивает переадресацию на скорости проводной сети 2-го уровня для обеспечения неблокирующего пакета. Таблица MAC-адресов поддерживает до 8 тысяч MAC-адресов, что упрощает расширение сетей и развертывание новых услуг.
Краткие характеристики

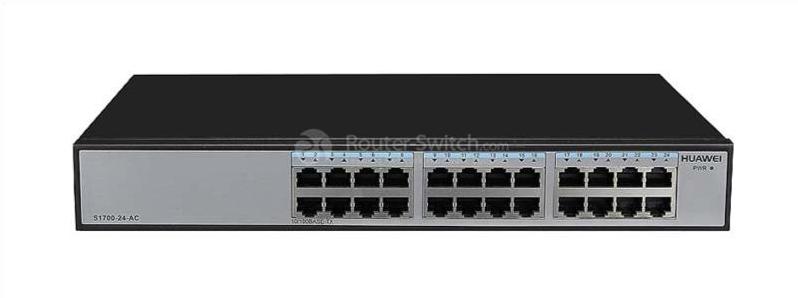

На рис. 1 показан внешний вид S1700-24-AC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S1700-24-AC |
| Тип устройства | Неуправляемый |
| Производительность пересылки | 3,6 млн пакетов в секунду |
| Коммутационная способность | 4,8 Гбит/с |
| Источник питания | Источник питания переменного тока |
| Нисходящие порты | 24 порта Ethernet 10/100 |
| Восходящие порты | Совместно с нисходящими портами |
| Таблица MAC-адресов | 8K МАК |
| Размеры в мм (Ш x Г x В) | 320 х 208 х 43,6 |
| Входное напряжение | Номинальная мощность переменного тока: от 100 до 240 В; 50 Гц/60 Гц |
| ЭЭЭ | нет данных |
| Потребляемая мощность | < 3,9 Вт |
| Влажность (без конденсации) | от 5% до 95% |
информация о продукте

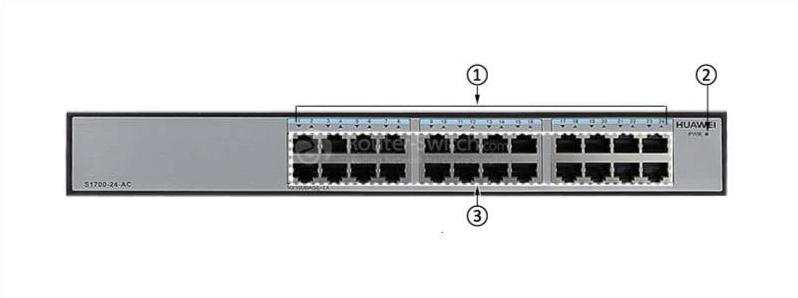

На рис. 2 показана передняя панель S1700-24-AC.
| ① | Индикаторы электрических портов Ethernet |
| ② | Индикатор мощности |
| ③ | Двадцать четыре порта 10/100BASE-TX |
В Таблице 2 приведено описание светодиодных индикаторов.
| Индикатор | Положение дел | Описание |
| Индикатор мощности | Устойчивый зеленый | Переключатель включен |
| Выключенный | Выключатель выключен. | |
| Индикатор электрического порта Ethernet | Устойчивый зеленый | Порт подключен на скорости 10/100 Мбит/с. |
| Мигающий зеленый | Порт передает данные. | |
| Выключенный | Порт не подключен. |

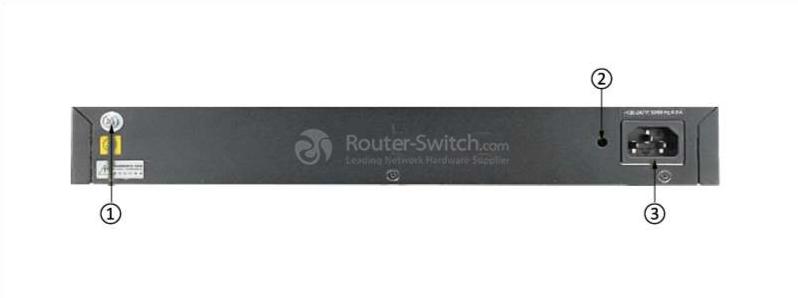

На рис. 3 показана задняя панель S1700-24-AC.
Примечание:
| ① | Заземляющий винт |
| ② | Гнездо зарезервировано для защелки блокировки клеммы переменного тока |
| ③ | разъем питания переменного тока |
Модули
В таблице 3 показаны рекомендуемые элементы для S1700-24-AC.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Медный приемопередатчик GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Сравните с аналогичными товарами
В таблице 4 показано сравнение S1700-24-AC, S1700-52R-2T2P-AC и S1700-16G.
| Модель | S1700-24-AC | ||
| Нисходящие порты | 24 порта Ethernet 10/100 | 48 портов Ethernet 10/100 | 16 портов Ethernet 10/100/1000 |
| Восходящие порты | Совместно с нисходящими портами | 2 порта Ethernet 10/100/1000 и 2 Gig SFP | Совместно с нисходящими портами |
| Таблица MAC-адресов | 8K МАК | 8K МАК | 8K МАК |
| Размеры в мм (Ш x Г x В) | 320 х 208 х 43,6 | 442 х 220 х 43,6 | 320 х 208 х 43,6 |
| Входное напряжение | Номинальная мощность переменного тока: от 100 до 240 В; 50 Гц/60 Гц | Номинальная мощность переменного тока: от 100 до 240 В; 50 Гц/60 Гц | Номинальная мощность переменного тока: от 100 до 240 В; 50 Гц/60 Гц |
| Потребляемая мощность | < 3,9 Вт | < 22,6 Вт | < 10 Вт |
