Huawei S12704 Enhanced Engine AC Bundle ET1Z04EACC00 (Including Assembly Chassis*1,MPUA Main Board*1,SFUC Switch Fabric Unit*2,800W AC Power*2,Basic Software*1)
Похожие модели
ET1Z04EACC00 Обзор
ET1Z04EACC00 — это расширенный комплект переменного тока двигателя S12704 (включая шасси в сборе * 1, основную плату MPUA * 1, блок коммутационной матрицы SFUC * мощность переменного тока 2800 Вт * 2, базовое программное обеспечение * 1)
Краткие характеристики

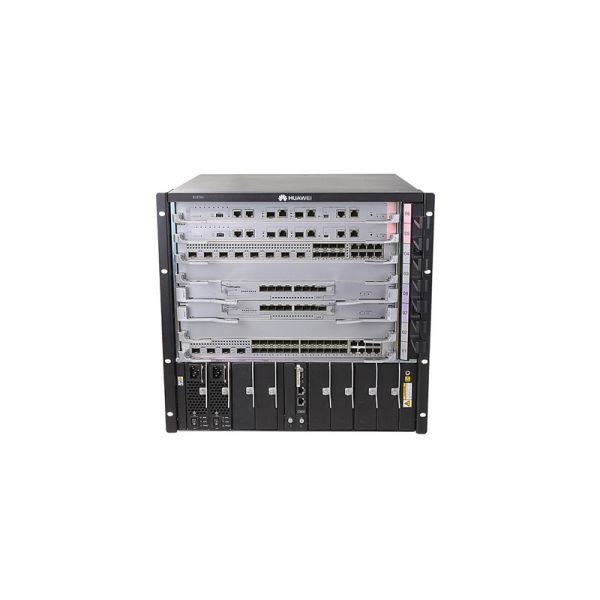

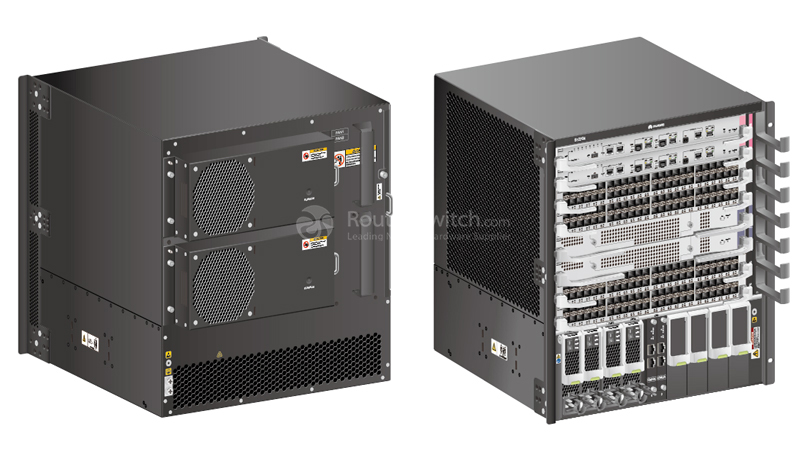

На рис. 1 показан внешний вид S12704. ET1Z04EACC00 — его сборочное шасси, включая платы, модули и блоки.
В Таблице 1 показаны краткие характеристики.
| Код продукта | ET1Z04EACC00 |
| Скорость пересылки пакетов | 3120 млн пакетов в секунду; 4560 миллионов пакетов в секунду |
| Коммутационная способность | 4,88 Тбит/с; 16,08 Тбит/с |
| Слоты микропроцессора | 2 |
| Слоты СФУ | 2 |
| Слоты для сервисных карт | 4 |
| Сохранение энергии | Энергоэффективный Ethernet (802.3az) |
| Проект резервирования | MPU, SFU, блоки питания и модули вентиляторов |
| Максимальная потребляемая мощность всего оборудования | ≤ 2200 Вт |
| Монтаж | Коммутатор можно установить в шкаф N66E или N68E, один шкаф на одно шасси. |
| Размеры (Ш х Г х В) | С рамами для укладки кабелей: 442 мм x 585 мм x 441,7 мм (17,4 дюйма x 23,0 дюйма x 17,39 дюйма (10 U)) Без рамок управления кабелями: 442 мм x 489 мм x 441,7 мм (17,4 дюйма x 19,3 дюйма x 17,39 дюйма (10 U)) |
| Масса | 60 кг (132,3 фунта) |
информация о продукте

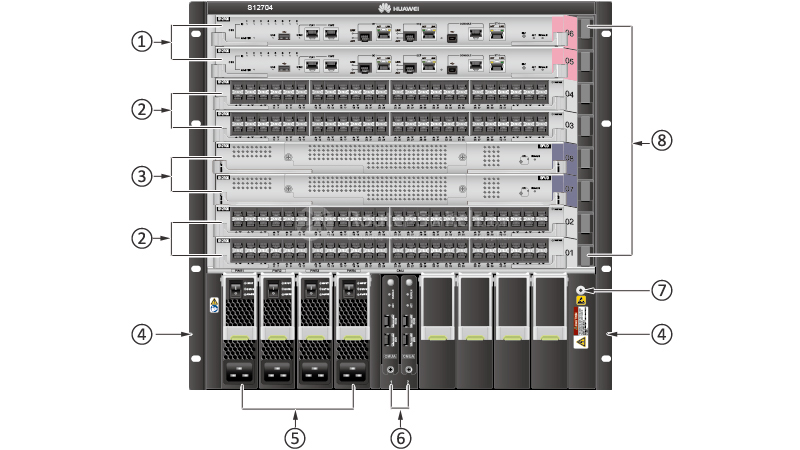

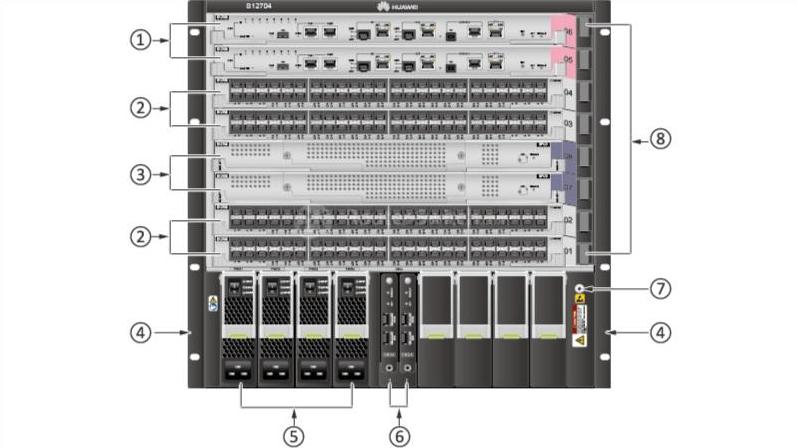

На рис. 2 показана передняя часть ET1Z04EACC00.
Примечание:
| ① | Два микропроцессора |
| ② | Четыре сервисные карты, в том числе: · Подразделение открытой сервисной платформы· Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Интерфейсная карта 100GE |
| ③ | Два SFU |
| ④ | Пара монтажных кронштейнов |
| ⑤ | Четыре силовых модуля |
| ⑥ | Два ЦМУ |
| ⑦ | Гнездо ESD на передней панели |
| ⑧ | Рамы управления кабелями |
·Монтажные кронштейны используются для крепления шасси в шкафу.
·Заземляющий контакт антистатического браслета можно вставить в переднее гнездо электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.

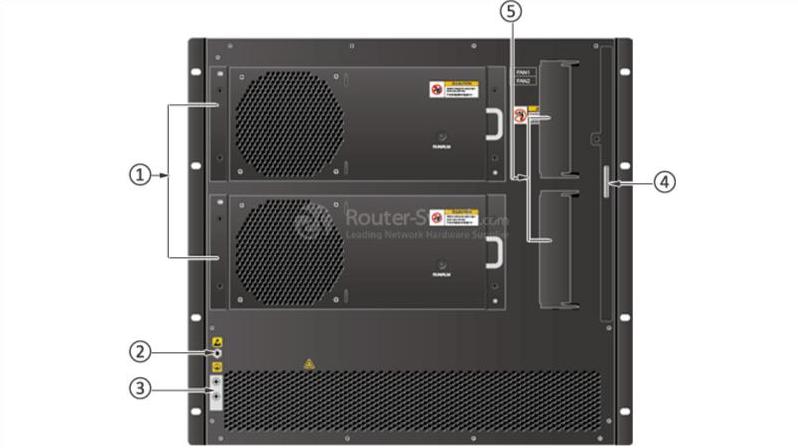

На рис. 3 показана задняя структура ET1Z04EACC00.
Примечание:
| ① | Два модуля вентилятора |
| ② | Задний разъем ESD |
| ③ | Клемма заземления JG |
| ④ | Воздушный фильтр |
| ⑤ | Пара съемных ручек. |
·Заземляющий контакт антистатического браслета можно вставить в задний разъем электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Воздушный фильтр предотвращает попадание пыли в корпус.
·Вы можете установить эти съемные ручки с двух сторон корпуса, чтобы поднять корпус.
Модули, карты
В таблице 2 показаны рекомендуемые элементы для ET1Z04EACC00.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический приемопередатчик 40GE CFP | |
| ЦФП-40Г-СР4 | Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO) |
| ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
| Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| Медный трансивер GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 100GE | |
| 2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0) | |
| интерфейсная карта 10GE | |
| 32-портовая интерфейсная карта 10GBASE-X (SC, SFP+) | |
| 12-портовая интерфейсная карта 10GBASE-X (SA, SFP+) | |
| интерфейсная карта 40GE | |
| 8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| 2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| Централизованный блок мониторинга | |
| Централизованный пульт мониторинга | |
| Системный блок кластерной коммутации | |
| 8-портовый блок обслуживания системы коммутации кластера 10G (SFP+) | |
| Модуль брандмауэра | |
| Модуль C NGFW с программным обеспечением HW General Security Platform | |
| Модуль B NGFW с программным обеспечением HW General Security Platform | |
| Интерфейсная карта GE/10GE | |
| 8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| 4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| Модуль системы предотвращения вторжений | |
| Модуль IPS A с программным обеспечением HW General Security Platform | |
| Основной процессор | |
| S12708/S12712, главный процессор A (дополнительные часы) | |
| Блок ткани переключения | |
| S12708/S12712, Блок коммутационной матрицы D | |
| S12708/S12712, коммутационная ткань блока A | |
| Блок контроллера беспроводного доступа | |
| АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
| Интерфейсная карта GE | |
| Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение ET1Z04EACC00 и ET1BS12704S0.
| Код продукта | ET1Z04EACC00 | |
| Описание | S12704 Enhanced Engine AC Bundle (включая шасси в сборе * 1, основную плату MPUA * 1, блок коммутационной матрицы SFUC * мощность переменного тока 2800 Вт * 2, базовое программное обеспечение * 1) | S12704 Сборка шасси |
| Скорость пересылки пакетов | 3120 млн пакетов в секунду; 4560 миллионов пакетов в секунду | 3120 млн пакетов в секунду; 4560 млн пакетов в секунду (с необходимыми плагинами) |
| Коммутационная способность | 4,88 Тбит/с; 16,08 Тбит/с | 4,88 Тбит/с; 16,08 Тбит/с (с необходимыми плагинами) |
| Слоты микропроцессора | 2 | 2 |
| Слоты СФУ | 2 | 2 |
| Слоты для сервисных карт | 4 | 4 |
| Максимальная потребляемая мощность всего оборудования | ≤ 2200 Вт | ≤ 2200 Вт |
| Вес (кг) | 60 кг | 29 кг |
