Huawei S12704 Assembly Chassis
Похожие модели
ET1BS12704S0 Обзор
Модульные коммутаторы Huawei S12704 предназначены для кампусных сетей следующего поколения. Используя полностью программируемую коммутационную архитектуру, серия S12700 обеспечивает быструю и гибкую настройку функций и поддерживает плавный переход к программно-определяемой сети (SDN). В устройствах серии S12700 используется сетевой процессор Huawei Ethernet (ENP) и встроенный контроллер беспроводного доступа (AC), помогающий построить конвергентную проводную и беспроводную сеть. Его возможности унифицированного управления пользователями обеспечивают унифицированное управление пользователями и услугами, а алгоритм сохранения пакетов Huawei для Интернета (iPCA) поддерживает пошаговый мониторинг любых потоков услуг, помогая более точно управлять услугами. Серия S12700 использует универсальную платформу маршрутизации (VRP) Huawei, которая предоставляет высокопроизводительные услуги коммутации L2/L3 и разнообразные сетевые сервисы, такие как Multiprotocoal Label Switching (MPLS) VPN, аппаратный IPv6, настольное облако и видеоконференции. Кроме того, серия S12700 предлагает различные технологии обеспечения надежности, в том числе обновление программного обеспечения в процессе эксплуатации, непрерывную переадресацию, Cluster Switch System Generation2 (CSS2), аппаратную кластерную систему коммутационной фабрики, которая позволяет выполнять резервное копирование 1+N главных процессоров ( MPU), аппаратный Eth-OAM/BFD и защита кольцевой сети. Сборка шасси.
Краткие характеристики

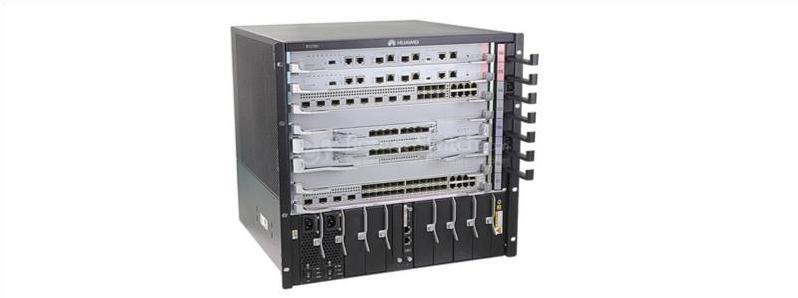

На рис. 1 показан внешний вид ET1BS12704S0.
В Таблице 1 показаны краткие характеристики.
| Код продукта | ET1BS12704S0 |
| номер части | 02114480 |
| Описание | S12704 Сборка шасси |
| Линейка продуктов | Сеть |
| Семейство продуктов | Выключатель |
| серия продуктов | CE6800 |
| Вес упаковки (кг) | 14.16 |
| Размер упаковки (Д*Ш*В, мм) | 790*595*275 |
информация о продукте

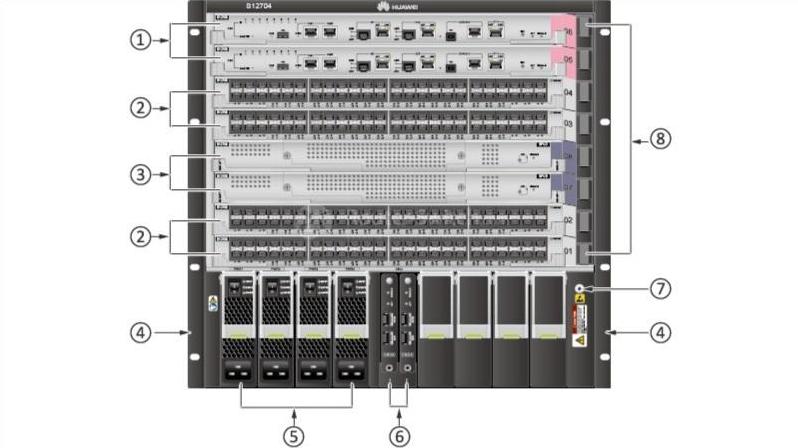

На рис. 2 показана передняя часть S12704.
Примечание:
| ① | Два микропроцессора |
| ② | Четыре сервисные карты, в том числе: · Подразделение открытой сервисной платформы |
| ③ | Два SFU |
| ④ | Пара монтажных кронштейнов |
| ⑤ | Четыре силовых модуля |
| ⑥ | Два ЦМУ |
| ⑦ | Гнездо ESD на передней панели |
| ⑧ | Рамы управления кабелями |
Примечание: ET1BS12704S0 — это его сборочное шасси, не включая платы, модули и блоки.

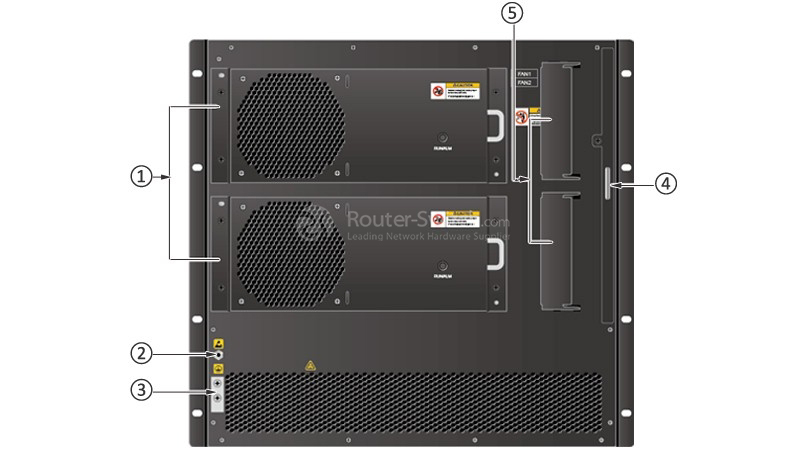

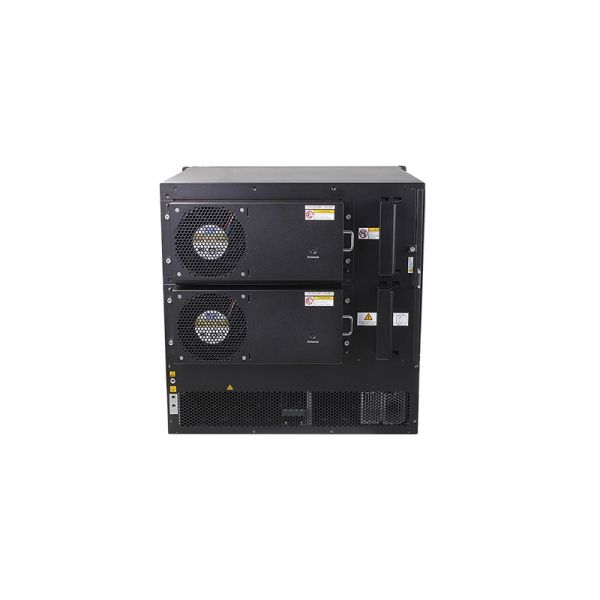

На рис. 3 показана задняя структура ET1Z04EACC00.
ET1Z04EACC00" src="/upload/media/wysiwyg/Huawei-Products/Huawei-Accessories/ET1BS12704S0/22.jpg" title="задняя структура ET1Z04EACC00">
Примечание:
| ① | Два модуля вентилятора |
| ② | Задний разъем ESD |
| ③ | Клемма заземления JG |
| ④ | Воздушный фильтр |
| ⑤ | Пара съемных ручек. |
Примечание: ET1BS12704S0 — это его сборочное шасси, не включая платы, модули и блоки.
Сертификаты качества
Сравните с аналогичными товарами
В таблице 2 показано сравнение ET1Z04EACC00 и ET1BS12704S0.
| Код продукта | ET1BS12704S0 | |
| Описание | S12704 Enhanced Engine AC Bundle (включая шасси в сборе * 1, основную плату MPUA * 1, блок коммутационной матрицы SFUC * мощность переменного тока 2800 Вт * 2, базовое программное обеспечение * 1) | S12704 Сборка шасси |
| Слоты микропроцессора | 2 | 2 |
| Слоты СФУ | 2 | 2 |
| Слоты для сервисных карт | 4 | 4 |
| Максимальная потребляемая мощность всего оборудования | ≤ 2200 Вт | ≤ 2200 Вт |
| Вес (кг) | 60 кг | 29 кг |
