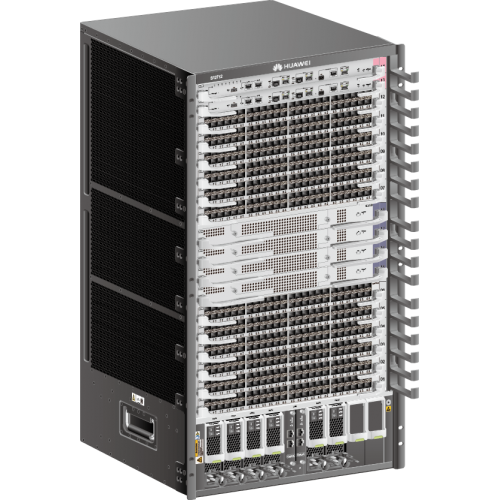

Фото ET1BS12712S0 S12700 Series Switch Chassis

Характеристики

Модель : ET1BS12712S0

Детали : Шасси S12712 в сборе, 12 слотов

Все товары Huawei

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

Путь от задачи до результата

За 4 шага

Обзор

ET1BS12712S0 Обзор

ET1BS12712S0 — это корпус коммутатора Huawei S12712, включающий 12 слотов.

Краткие характеристики

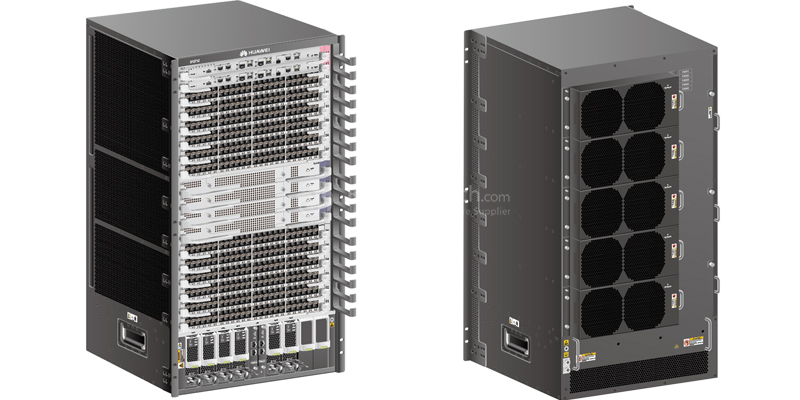

На рис. 1 показан внешний вид S12712. ET1BS12712S0 — это его сборочное шасси, включающее в себя без плат, модулей и блоков.

В Таблице 1 показаны краткие характеристики.

Код продукта	ET1BS12712S0
Скорость пересылки пакетов	9120 миллионов пакетов в секунду; 12 960 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	17,44 Тбит/с; 44,96 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2
Слоты СФУ	4
Слоты для сервисных карт	12
Сохранение энергии	Энергоэффективный Ethernet (802.3az)
Проект резервирования	MPU, SFU, блоки питания и модули вентиляторов
Максимальная потребляемая мощность всего оборудования	≤ 6600 Вт
Размеры (Ш х Г х В)	С рамами для укладки кабелей: 442 мм x 585 мм x 841,75 мм (17,4 дюйма x 23,0 дюйма x 33,1 дюйма (19 U)) Без рамок управления кабелями: 442 мм x 489 мм x 841,75 мм (17,4 дюйма x 19,3 дюйма x 33,1 дюйма (19 U))
Масса	63 кг

информация о продукте

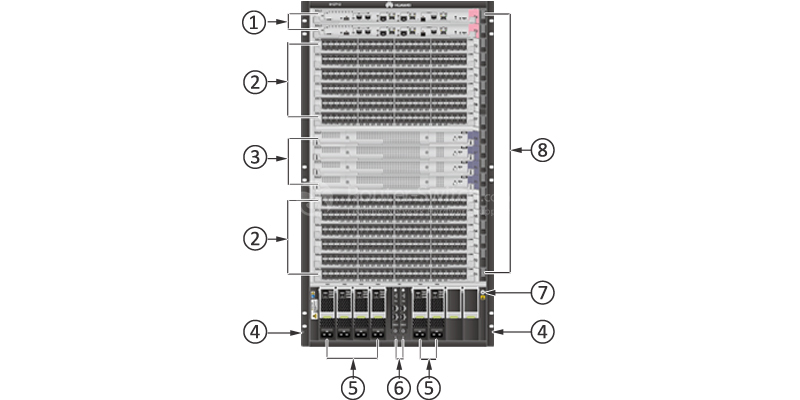

На рис. 2 показана передняя структура ET1BS12712S0.

Примечание:

①	Два микропроцессора
②	Двенадцать сервисных карт, в том числе: · Подразделение открытой сервисной платформы · Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Интерфейсная карта 100GE
③	Четыре SFU
④	Пара монтажных кронштейнов
⑤	Шесть силовых модулей
⑥	Два ЦМУ
⑦	Гнездо ESD на передней панели
⑧	Рамы управления кабелями

· ET1BS12712S0 — это просто шасси, в котором нет плат, модулей или блоков. Карты , модули или блоки необходимо приобретать отдельно.

· Монтажные кронштейны используются для крепления шасси в шкафу.

· В это гнездо можно вставить клемму заземления антистатического браслета. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.

· Рамы управления кабелями разделяют кабели на разных платах и помогают упорядоченно прокладывать кабели.

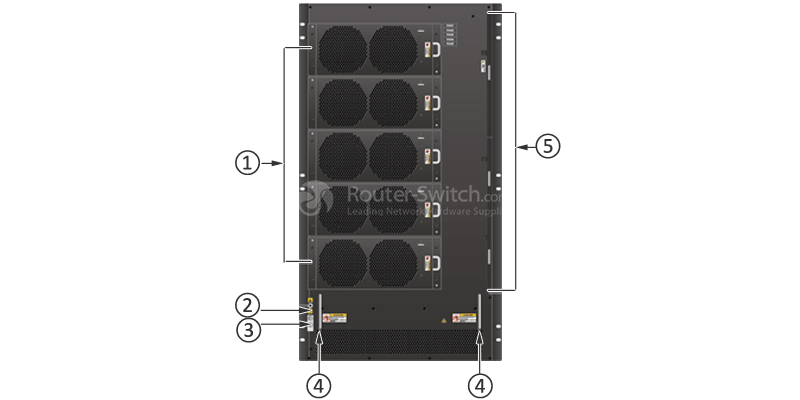

На рис. 3 показана задняя структура ET1BS12712S0.

Примечание:

①	Пять модулей вентиляторов
②	Задний разъем ESD
③	Клемма заземления JG
④	Пара ручек
⑤	Воздушный фильтр

·В это гнездо можно вставить клемму заземления антистатического браслета. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.

·Ручки используются только для этой цели: Подняв корпус на направляющие или лоток, возьмитесь за ручки, чтобы перетащить корпус в шкаф.

·Воздушный фильтр предотвращает попадание пыли в корпус.

Модули, карты

В таблице 2 показаны рекомендуемые элементы для ET1BS12712S0.

Модель	Описание
Оптический трансивер FE-SFP
SFP-FE-SX-MM1310	Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC)
eSFP-FE-LX-SM1310	Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC)
S-SFP-FE-LH40-SM1310	Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер GE-SFP
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC)
SFP-GE-LX-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
TransceiverS-SFP-GE-LH40-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
Оптический трансивер 10G-SFP+
SFP-10G-USR	Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC)
OMXD30000	Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
Оптический приемопередатчик 40GE CFP
ЦФП-40Г-СР4	Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO)
ЦФП-40G-LR4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC)
CFP-40G-ER4	Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC)
Оптический приемопередатчик 40GE QSFP+
QSFP-40G-eSR4	Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+)
QSFP-40G-ER4	40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC)
Оптический трансивер 100GE CFP
ЦФП-100G-SR10	Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO)
CFP-100G-LR4	CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC)
ЦФП-100G-ER4	Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC)
Медный трансивер GE
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)
Интерфейсная карта 100GE
ET1D2C02FEE0	2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0)
интерфейсная карта 10GE
ET1D2X32SSC0	32-портовая интерфейсная карта 10GBASE-X (SC, SFP+)
ET1D2X12SSA0	12-портовая интерфейсная карта 10GBASE-X (SA, SFP+)
интерфейсная карта 40GE
ET1D2L08QSC0	8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
ET1D2L02QSC0	2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+)
Централизованный блок мониторинга
EH1D200CMU00	Централизованный пульт мониторинга
Системный блок кластерной коммутации
EH1D2VS08000	8-портовый блок обслуживания системы коммутации кластера 10G (SFP+)
Модуль брандмауэра
ET1D2FW00S02	Модуль C NGFW с программным обеспечением HW General Security Platform
ET1D2FW00S01	Модуль B NGFW с программным обеспечением HW General Security Platform
Интерфейсная карта GE/10GE
ET1D2S08SX1E	8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
ET1D2S04SX1E	4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+)
Модуль системы предотвращения вторжений
ET1D2IPS0S00	Модуль IPS A с программным обеспечением HW General Security Platform
Основной процессор
ET1D2MPUA000	S12708/S12712, главный процессор A (дополнительные часы)
Блок ткани переключения
ET1D2SFUD000	S12708/S12712, Блок коммутационной матрицы D
ET1D2SFUA000	S12708/S12712, коммутационная ткань блока A
Блок контроллера беспроводного доступа
АКУ2	Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа)
Интерфейсная карта GE
ET1D2T36SEA0	Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP)
ET1D2G48SX1E	48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP)

Сертификаты качества

Сравните с аналогичными товарами

В таблице 3 показано сравнение ET1BS12712S0 и ET1BS12708S0.

Код продукта	ET1BS12712S0	ET1BS12708S0
Описание	Корпус коммутатора Huawei S12712 в сборе	Корпус коммутатора Huawei S12708 в сборе
Скорость пересылки пакетов	9120 миллионов пакетов в секунду; 12 960 млн пакетов в секунду (с необходимыми плагинами)	6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами)
Коммутационная способность	17,44 Тбит/с; 44,96 Тбит/с (с необходимыми плагинами)	12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами)
Слоты микропроцессора	2	2
Слоты СФУ	4	4
Слоты для сервисных карт	12	8
Максимальная потребляемая мощность всего оборудования	≤ 6600 Вт	≤ 4400 Вт
Масса	63 кг	42 кг

Спецификация

ET1BS12712S0 Спецификация

ET1BS12712S0 Спецификация
Коммутационная способность	17,44 Тбит/с; 44,96 Тбит/с
Скорость пересылки пакетов	9120 миллионов пакетов в секунду; 12 960 миллионов пакетов в секунду
Слоты микропроцессора	2
Слоты СФУ	4
Слоты для сервисных карт	12
Проект резервирования	MPU, SFU, блоки питания и модули вентиляторов
CSS2	1+N резервное копирование MPU в кластере
CSS2	Пропускная способность кластера до 1,92 Тбит/с, задержка передачи между шасси 4 мкс
Управление беспроводной сетью	Родной кондиционер
	Контроль доступа к точкам доступа, управление регионами точек доступа и управление профилями точек доступа
	Управление профилем радио, унифицированная статическая конфигурация и централизованное динамическое управление
	Основные услуги WLAN, QoS, безопасность и управление пользователями
Управление пользователями	Единое управление пользователями
	802.1x, MAC и аутентификация портала
	Учет трафика и времени
	Авторизация пользователей на основе групп пользователей, доменов и временных диапазонов
Осведомленность о качестве iPCA	Маркировка реальных служебных пакетов для подсчета отброшенных пакетов и коэффициента потери пакетов в реальном времени.
Осведомленность о качестве iPCA	Подсчет количества потерянных пакетов и коэффициента потери пакетов на устройствах и в сетях L2/L3
SVF2.0 Виртуализация	До 4K клиентов (коммутаторы доступа и точки доступа), виртуализированные на одном устройстве
	Два уровня AS разрешены в системе SVF
	Сторонние устройства разрешены между родительским SVF и клиентами
ВЛАН	Типы доступа, магистральных и гибридных интерфейсов, автоматическое согласование каналов LNP
	VLAN по умолчанию
	Переключение VLAN
	QinQ и селективный QinQ
	Назначение VLAN на основе MAC-адреса
ARP	256 тыс. ARP-записей
MAC-адрес	1 млн записей MAC-адресов
	Динамическое изучение и устаревание MAC-адресов
	Записи статических, динамических и черных MAC-адресов
	Фильтрация MAC-адресов источника
	Ограничение MAC-адресов на основе портов и VLAN
Защита кольцевой сети	Протокол связующего дерева (STP) (IEEE 802.1d), RSTP (IEEE 802.1w) и MSTP (IEEE 802.1s)
	Сентябрь
	Блок данных протокола моста (BPDU), корневая защита и защита от петель
	Туннель BPDU
	G.8032 Защитная коммутация кольца Ethernet (ERPS)
IP-маршрутизация	3M записей маршрутизации IPv4
	512 тыс. записей маршрутизации IPv6
	Протоколы динамической маршрутизации IPv4, такие как RIP, OSPF, IS-IS и BGP.
	Протоколы маршрутизации IPv6, такие как RIPng, OSPFv3, IS-ISv6 и BGP4+.
Мультикаст	128 000 записей многоадресной маршрутизации
	Отслеживание IGMP v1/v2/v3 и IGMP v1/v2/v3
	ПИМ-ДМ, ПИМ-СМ и ПИМ-ССМ
	Протокол обнаружения источника многоадресной рассылки (MSDP) и многопротокольные расширения для BGP (MBGP)
	Быстрый уход
	Управление многоадресным трафиком
	Многоадресный запросчик
	Подавление пакетов многоадресного протокола
	Управление допуском многоадресных вызовов (CAC)
	Многоадресный ACL-список
MPLS	Основные функции MPLS
	Эксплуатация, администрирование и обслуживание MPLS (OAM)
	MPLS Traffic Engineering (TE)
	MPLS VPN/VLL/VPLS
Надежность	Протокол управления агрегацией каналов (LACP) и E-Trunk
	Протокол избыточности виртуального маршрутизатора (VRRP) и обнаружение двунаправленной пересылки (BFD) для VRRP
	BFD для BGP/IS-IS/OSPF/статического маршрута
	Непрерывная маршрутизация (NSR), непрерывная пересылка (NSF) и плавный перезапуск (GR) для BGP/IS-IS/OSPF/LDP
	TE Fast ReRoute (FRR) и IP FRR
	Eth-OAM 802.3ah и 802.1ag (аппаратные)
	ВСМ
	МСЭ-Y.1731
	Протокол обнаружения связи с устройством (DLDP)
качество обслуживания	256 тыс. ACL-списков
	Классификация трафика на основе заголовков уровня 2, протоколов уровня 3, протоколов уровня 4 и приоритета 802.1p.
	ACL и действия, такие как согласованная скорость доступа (CAR), перемаркировка и планирование
	Алгоритмы организации очереди, такие как SP, WRR, DRR, SP + WRR и SP + DRR.
	Механизмы предотвращения перегрузки, в том числе (WRED) и отбрасывание хвоста
	H-QoS
	Формирование трафика
Сетевая синхронизация	Синхронизация Ethernet
Сетевая синхронизация	1588v2
Конфигурация и обслуживание	Службы доступа к терминалу, такие как вход в консольный порт, Telnet и SSH
	Протоколы управления сетью, такие как SNMP v1/v2/v3.
	Загрузка и скачивание файлов через FTP и TFTP
	Обновление BootROM и удаленное обновление в процессе эксплуатации
	Горячие патчи
	Журналы операций пользователей
Безопасность и управление	MAC-адрес, портал, 802.1x и протокол динамической конфигурации хоста (DHCP), отслеживание инициируемой аутентификации
	МАСсек
	Аутентификация RADIUS и HWTACACS для пользователей, вошедших в систему
	Управление полномочиями командной строки на основе уровней пользователей, предотвращающее использование конфигураций команд неавторизованными пользователями.
	Защита от DoS-атак, атак SYN Flood по протоколу управления передачей (TCP), Flood-атак по протоколу пользовательских дейтаграмм (UDP), широковещательных штормов и атак с интенсивным трафиком
	Удаленный мониторинг сети (RMON)
Защита безопасности*	Брандмауэр
	Преобразование сетевых адресов (NAT)
	IPSec, SSL VPN
	Система защиты от вторжений (IPS)
	Балансировка нагрузки Аналогово-цифровое преобразование (АЦП)
Совместимость	Взаимодействие с VBST (совместимость с PVST/PVST+/RPVST)
	Взаимодействие с LNP (аналогично DTP)
	Взаимодействие с VCMP (аналогично VTP)
Сохранение энергии	Энергоэффективный Ethernet (802.3az)
Размеры (В х Ш х Г)	841,75 мм x 442 мм x 489 мм, 19U
Вес (пустое шасси)	63 кг
Рабочее напряжение	постоянный ток: от –40 В до –72 В переменный ток: от 90 до 290 В
Максимальная потребляемая мощность всего оборудования	≤ 6600 Вт
