ET1BS12708S0 Обзор
ET1BS12708S0 — это корпус коммутатора Huawei S12708, включающий 8 слотов.
Краткие характеристики

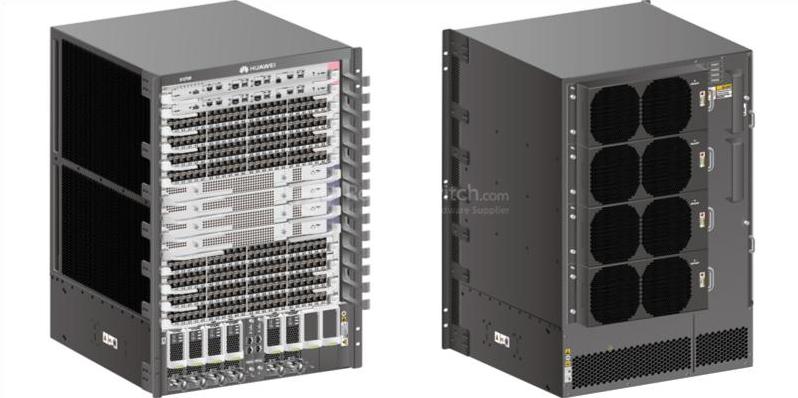

На рис. 1 показан внешний вид S12708. ET1BS12708S0 — это его сборочное шасси, в котором нет плат, модулей и блоков.
В Таблице 1 показаны краткие характеристики.
| Код продукта | ET1BS12708S0 |
| Скорость пересылки пакетов | 6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами) |
| Коммутационная способность | 12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами) |
| Слоты микропроцессора | 2 |
| Слоты СФУ | 4 |
| Слоты для сервисных карт | 8 |
| Сохранение энергии | Энергоэффективный Ethernet (802.3az) |
| Проект резервирования | MPU, SFU, блоки питания и модули вентиляторов |
| Максимальная потребляемая мощность всего оборудования | ≤ 4400 Вт |
| Размеры (Ш х Г х В) | С рамами для укладки кабелей: 442 мм x 585 мм x 663,95 мм (17,4 дюйма x 23,0 дюйма x 26,1 дюйма (15 U)) Без рамок управления кабелями: 442 мм x 489 мм x 663,95 мм (17,4 дюйма x 19,3 дюйма x 26,1 дюйма (15 U)) |
| Масса | 42 кг |
информация о продукте

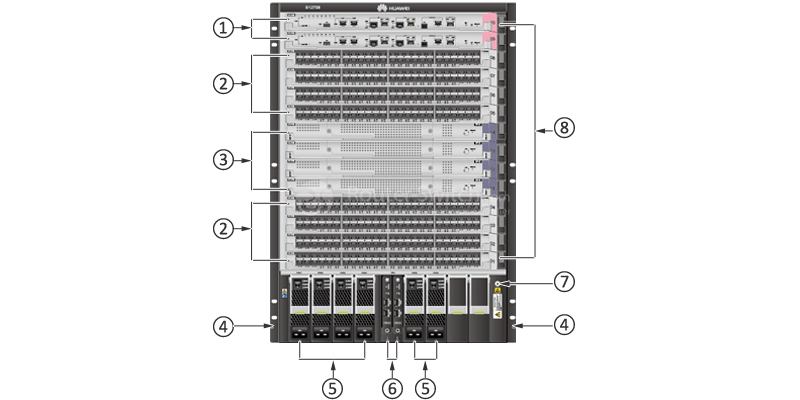

На рис. 2 показана передняя часть ET1BS12708S0.
Примечание:
| ① | Два микропроцессора |
| ② | Восемь сервисных карт, в том числе: · Подразделение открытой сервисной платформы· Интерфейсная карта 1000M · Плата интерфейса GE/10GE · Интерфейсная карта 10GE · Интерфейсная карта 40GE · Интерфейсная карта 100GE |
| ③ | Четыре SFU |
| ④ | Пара монтажных кронштейнов |
| ⑤ | Шесть силовых модулей |
| ⑥ | Два ЦМУ |
| ⑦ | Гнездо ESD на передней панели |
| ⑧ | Рамы управления кабелями |
· ET1BS12708S0 — это просто шасси, для которого не предусмотрены карты, модули или блоки. Карты, модули или блоки необходимо приобретать отдельно.
·Сервисные карты, поддерживаемые коммутатором, зависят от версии программного обеспечения.
·Монтажные кронштейны используются для крепления шасси в шкафу.
·Заземляющий контакт антистатического браслета можно вставить в переднее гнездо электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Кабельные рамы разделяют кабели на разных платах и помогают упорядоченно прокладывать кабели.

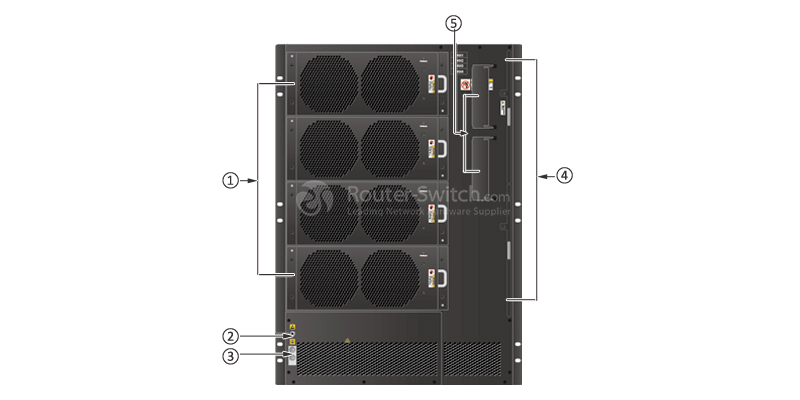

На рис. 3 показана задняя часть шасси S12708.
Примечание:
| ① | Модуль с четырьмя вентиляторами |
| ② | Задний разъем ESD |
| ③ | Клемма заземления JG |
| ④ | Воздушный фильтр |
| ⑤ | Пара съемных ручек. |
·Заземляющий контакт антистатического браслета можно вставить в задний разъем электростатического разряда. Антистатический браслет может обеспечить защиту от электростатических разрядов, если корпус надежно заземлен.
·Воздушный фильтр предотвращает попадание пыли в корпус.
·Вы можете установить эти съемные ручки с двух сторон корпуса, чтобы поднять корпус.
Модули, карты
В таблице 2 показаны рекомендуемые элементы для ET1BS12708S0.
| Модель | Описание |
| Оптический трансивер FE-SFP | |
| Оптический трансивер, SFP, 100M/155M, многомодовый модуль (1310 нм, 2 км, LC) | |
| eSFP-FE-LX-SM1310 | Оптический трансивер, eSFP, 100M/155M, одномодовый модуль (1310 нм, 15 км, LC) |
| Оптический трансивер, eSFP, FE, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер GE-SFP | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,55 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер 10G-SFP+ | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многомодовый модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер, SFP+, 10G, многорежимный модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический приемопередатчик 40GE CFP | |
| ЦФП-40Г-СР4 | Высокоскоростной приемопередатчик CFP-40G-SR4, CFP, 40G, многомодовый модуль (850 нм, 4 * 10G, 0,1 км, MPO) |
| ЦФП-40G-LR4 | Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 10 км, прямой LC) |
| Высокоскоростной приемопередатчик, CFP, 40G, одномодовый модуль (диапазон 1310 нм, 41,25G, 40 км, прямой LC) | |
| Оптический приемопередатчик 40GE QSFP+ | |
| Оптический трансивер 40GBase-eSR4, QSFP+, 40G, многорежимный (850 нм, 0,3 км, MPO) (подключение к четырем оптическим трансиверам SFP+) | |
| 40GBase-ER4 Оптический трансивер, QSFP+, 40G, одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический трансивер 100GE CFP | |
| ЦФП-100G-SR10 | Высокоскоростной приемопередатчик, CFP, 100G, многомодовый модуль (850 нм, 10*10G, 0,1 км, MPO) |
| CFP-100G-LR4 | CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 10 км, прямой LC) |
| ЦФП-100G-ER4 | Высокоскоростной приемопередатчик, CFP, 100G, одномодовый модуль (диапазон 1310 нм, 4*25G, 40 км, прямой LC) |
| Медный трансивер GE | |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
| Интерфейсная карта 100GE | |
| 2-портовая интерфейсная карта 100GBASE-X (EE, CFP) серии ET1D2C02FEE0) | |
| интерфейсная карта 10GE | |
| 32-портовая интерфейсная карта 10GBASE-X (SC, SFP+) | |
| 12-портовая интерфейсная карта 10GBASE-X (SA, SFP+) | |
| интерфейсная карта 40GE | |
| 8-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| 2-портовая интерфейсная карта 40GBASE-X (SC, QSFP+) | |
| Централизованный блок мониторинга | |
| Централизованный пульт мониторинга | |
| Системный блок кластерной коммутации | |
| 8-портовый блок обслуживания системы коммутации кластера 10G (SFP+) | |
| Модуль брандмауэра | |
| Модуль C NGFW с программным обеспечением HW General Security Platform | |
| Модуль B NGFW с программным обеспечением HW General Security Platform | |
| Интерфейсная карта GE/10GE | |
| 8-портовая 10GBASE-X и 8-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная плата 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| 4-портовая 10GBASE-X и 24-портовая 100/1000BASE-X и 8-портовая комбинированная интерфейсная карта 10/100/1000BASE-T (X1E, RJ45/SFP/SFP+) | |
| Модуль системы предотвращения вторжений | |
| Модуль IPS A с программным обеспечением HW General Security Platform | |
| Основной процессор | |
| S12708/S12712, главный процессор A (дополнительные часы) | |
| Блок ткани переключения | |
| S12708/S12712, Блок коммутационной матрицы D | |
| S12708/S12712, коммутационная ткань блока A | |
| Блок контроллера беспроводного доступа | |
| АКУ2 | Блок контроллера доступа WLAN ACU2 (включая ресурсы управления 128 точками доступа) |
| Интерфейсная карта GE | |
| Плата интерфейса 10/100/1000BASE-T на 36 портов и 12 портов 100/1000BASE-X (EA, RJ45/SFP) | |
| 48-портовая интерфейсная карта 100/1000BASE-X (X1E, SFP) | |
Сравните с аналогичными товарами
В таблице 3 показано сравнение ET1BS12708S0, ET1BS12704S0, ET1BS12710S0 и ET1BS12712S0.
| Код продукта | ET1BS12708S0 | ||
| Описание | Корпус коммутатора Huawei S12708 в сборе | Корпус коммутатора Huawei S12704 в сборе | Корпус коммутатора Huawei S12712 в сборе |
| Скорость пересылки пакетов | 6240 млн пакетов в секунду; 9120 млн пакетов в секунду (с необходимыми плагинами) | 3120 млн пакетов в секунду; 4560 млн пакетов в секунду (с необходимыми плагинами) | 9120 миллионов пакетов в секунду; 12 960 млн пакетов в секунду (с необходимыми плагинами) |
| Коммутационная способность | 12,32 Тбит/с; 32,16 Тбит/с (с необходимыми плагинами) | 4,88 Тбит/с; 16,08 Тбит/с (с необходимыми плагинами) | 17,44 Тбит/с; 44,96 Тбит/с (с необходимыми плагинами) |
| Слоты микропроцессора | 2 | 2 | 2 |
| Слоты СФУ | 4 | 2 | 4 |
| Слоты для сервисных карт | 8 | 4 | 12 |
| Максимальная потребляемая мощность всего оборудования | ≤ 4400 Вт | ≤ 2200 Вт | ≤ 6600 Вт |
| Масса | 42 кг | 29 кг | 63 кг |
