J9574A Спецификация

Тип

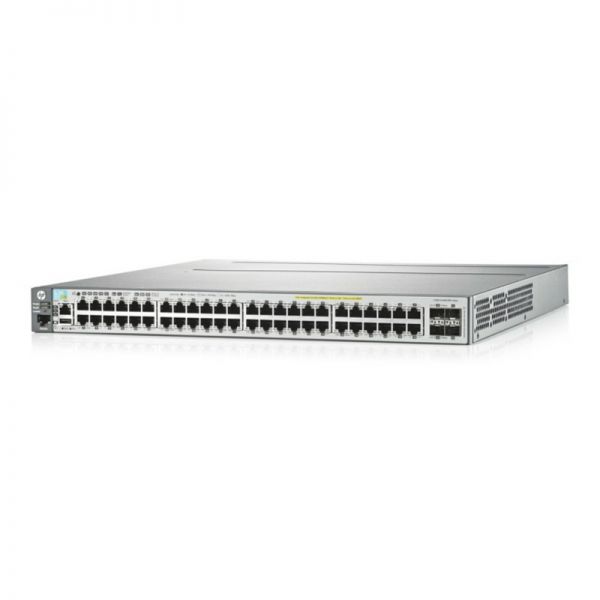

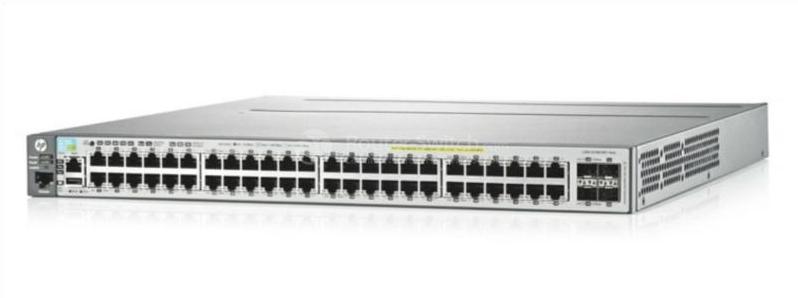

Коммутатор Aruba 3800 48G PoE+ 4SFP+

Физические характеристики

Размеры (ДШхВ)

46,74 x 44,27 x 4,32 см (18,4 x 17,43 x 1,7 дюйма) (высота 1U)

Масса

7,64 кг (16,84 фунта)

Технические характеристики

Лоток вентилятора

1 х J9582A

1 слот для кассеты вентиляторов

Память и процессор

HPE ProVision ASIC/ARM @ 350 МГцHPE ProVision ASIC/ARM @ 350 МГц

Freescale PowerPC @ 1200 МГц, 4 ГБ флэш-памяти, 2 ГБ SDRAM

Размер буфера пакетов: 36 МБ динамический

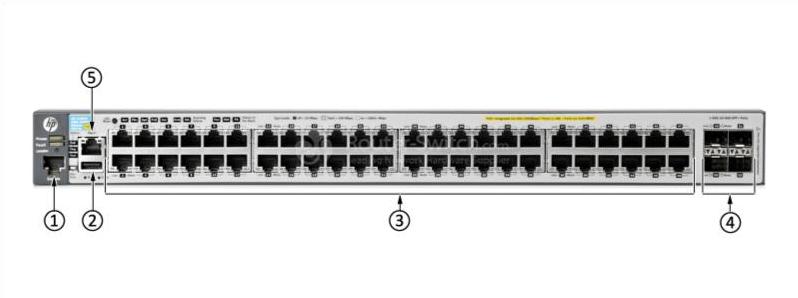

Порты

48 портов RJ-45 с автоопределением 10/100/1000 PoE+ (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+)

Дуплекс: 10BASE-T/100BASE-TX: половинный или полный

1000BASE-T: только полный

4 фиксированных порта 1000/10000 SFP+

1 последовательный консольный порт RJ-45

1 порт внешнего управления RJ-45

1 слот модуля стекирования

Электрические характеристики

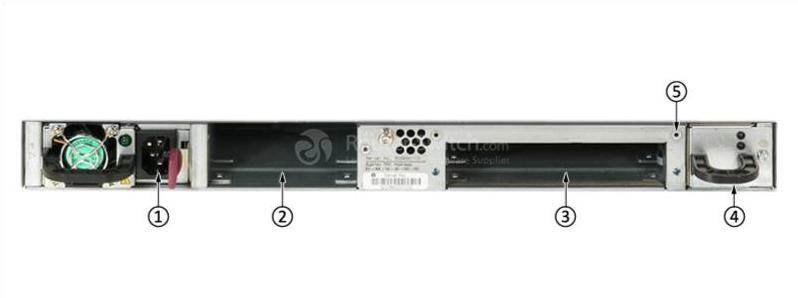

Блоки питания (2 слота для блоков питания, включая минимум 1 блок питания)

1 x J9580A (блок питания HP X312 1000 Вт, от 100–240 В переменного тока до 54 В постоянного тока)

Максимальное тепловыделение

635 БТЕ/ч (669,93 кДж/ч)

Напряжение

100–120/200–240 В переменного тока

Текущий

9,4/7,8 А

Мощность холостого хода

97 Вт

Максимальная номинальная мощность

186 Вт

мощность PoE

1080 Вт

Частота

50/60 Гц

Экологические характеристики

Рабочая Температура

от 0° до 55°C (от 32° до 131°F); Максимальная температура составляет 45°C при установленных трансиверах.

Рабочая относительная влажность

от 15% до 95% при 40°C (104°F), без конденсации

Температура хранения/хранения

от -40° до 70°C (от -40° до 158°F)

Относительная влажность в нерабочем состоянии/хранении

от 15% до 90% при 65°C (149°F), без конденсации

Высота

До 3 км (10 000 футов)

акустический

Мощность: 57 дБ, Давление: 41,2 дБ

Характеристики производительности

1000 Мб задержка

<2,8 мкс (64-байтовые пакеты LIFO)

Задержка 10 Гбит/с

<1,9 мкс (64-байтовые пакеты LIFO)

Пропускная способность (64-байтовые пакеты)

130,9 млн пакетов в секунду

Коммутационная способность

176 Гбит/с

Размер таблицы маршрутизации

10000 записей

Размер таблицы MAC-адресов

65500 записей

Характеристики иммунитета

RU

EN 55024, СИСПР 24

ЭСР

МЭК 61000-4-2

излучаемый

МЭК 61000-4-3; 3 В/м

Электронный перевод/взрыв

МЭК 61000-4-4; 1,0 кВ (линия питания), 0,5 кВ (сигнальная линия)

Всплеск

МЭК 61000-4-5; 1 или 2 кВ переменного тока

Проведенный

МЭК 61000-4-6; 3 В

Магнитное поле промышленной частоты

МЭК 61000-4-8; 1 А/м, 50 или 60 Гц

Провалы и перебои в напряжении

МЭК 61000-4-11; >95% сокращения, 0,5 периода; 30% скидка, 25 периодов

Гармоники

ЕН 61000-3-2, МЭК 61000-3-2

Мерцание

ЕН 61000-3-3, МЭК 61000-3-3

Сертификаты безопасности

Безопасность

EN 60950/МЭК 60950; УЛ 60950; CAN/CSA 22.2 № 60950; ЕН 60825

Выбросы

FCC класс А; ВККИ класс А; EN 55022/CISPR 22 Класс А

Стандарты и протоколы

Управление устройствами

RFC 1591 DNS (клиент)

RFC 2576 (Сосуществование между SNMP V1, V2, V3)

RFC 2579 (текстовые соглашения SMIv2)

RFC 2580 (соответствие SMIv2)

RFC 3416 (Операции протокола SNMP v2)

RFC 3417 (транспортные сопоставления SNMP)

HTML и управление telnet

Общие протоколы

IEEE 802.1ad Q-in-Q

Агрегация каналов IEEE 802.1AX-2008

Мосты IEEE 802.1D MAC

IEEE 802.1p приоритет

Виртуальные локальные сети IEEE 802.1Q

Множественные связующие деревья IEEE 802.1s

Классификация IEEE 802.1v VLAN по протоколу и порту

IEEE 802.1w Быстрая реконфигурация связующего дерева

Протокол управления агрегацией каналов IEEE 802.3ad (LACP)

IEEE 802.3af Power over Ethernet

Управление потоком IEEE 802.3x

RFC 768 УДП

Протокол RFC 783 TFTP (редакция 2)

RFC 792 ICMP

RFC 793 TCP

RFC 826 ARP

RFC 854 ТЕЛНЕТ

Протокол времени RFC 868

RFC 951 ВООТР

RFC 1058 RIPv1

Протокол RFC 1350 TFTP (редакция 2)

RFC 1519 CIDR

RFC 1542 Расширения BOOTP

RFC 2030 Простой протокол сетевого времени (SNTP) v4

RFC 2131 DHCP

RFC 2453 RIPv2

RFC 2548 (только поставщик MS-RAS)

Параметр информации об агенте DHCP-ретрансляции RFC 3046

RFC 3575 Рекомендации IANA для RADIUS

RFC 3576 Ext to RADIUS (только CoA)

RFC 3768 ВРРП

RFC 4675 RADIUS VLAN и приоритет

RFC 3768 ВРРП

RFC 4675 RADIUS VLAN и приоритет

RFC 5798 VRRP (исключая режим принятия и секундомер)

RFC 5905 Протокол сетевого времени версии 4: Спецификация протокола и алгоритмов

UDLD (обнаружение однонаправленного канала)

IP-мультикаст

RFC 3376 IGMPv3 (только присоединения хоста)

RFC 3973 Проект 2 Плотный режим PIM

RFC 4601 Проект 10 Разреженный режим PIM

IPv6

RFC 1981 Обнаружение MTU пути IPv6

RFC 2080 RIPng для IPv6

Заявление о применимости протокола RFC 2081 RIPng

RFC 2082 РИП-2 MD5

RFC 2375 Назначение многоадресных адресов IPv6

Спецификация RFC 2460 IPv6

RFC 2464 Передача IPv6 по сетям Ethernet

RFC 2710 Обнаружение прослушивателя многоадресной рассылки (MLD) для IPv6

RFC 2925 Remote Operations MIB (только Ping)

RFC 3019 MLDv1 MIB

RFC 3315 DHCPv6 (только клиент)

RFC 3484 Выбор адреса по умолчанию для IPv6

RFC 3587 Формат глобального индивидуального адреса IPv6

Расширение DNS RFC 3596 для IPv6

RFC 3810 MLDv2 (только присоединение хоста)

RFC 4022 MIB для TCP

MIB IP-туннеля RFC 4087

RFC 4113 MIB для UDP

RFC 4213 Основные механизмы перехода для хостов и маршрутизаторов IPv6

Архитектура RFC 4251 SSHv6

Аутентификация RFC 4252 SSHv6

RFC 4253 Транспортный уровень SSHv6

Соединение RFC 4254 SSHv6

RFC 4291 Архитектура IP-адресации версии 6

RFC 4293 MIB для IP

RFC 4294 Требования к узлу IPv6

Обмен ключами RFC 4419 для SSH

RFC 4443 ICMPv6

RFC 4541 Переключатель отслеживания IGMP и MLD

RFC 4861 Обнаружение соседей IPv6

RFC 4862 Автоматическая настройка IPv6-адреса без сохранения состояния

RFC 5095 Устаревание заголовков маршрутизации типа 0 в IPv6

RFC 5340 OSPFv3 для IPv6

RFC 5453 Зарезервированные идентификаторы интерфейса IPv6

MIB обнаружения членства в группе многоадресной рассылки RFC 5519 (только MLDv2)

RFC 5722 Обработка перекрывающихся фрагментов IPv6

RFC 6620 FCFS SAVI

черновик-ietf-savi-mix

MIB

IEEE 802.1ap (только MSTP и STP MIB)

IEEE 8021-Мост-MIB (2008 г.)

IEEE 8021-Q-мост-MIB (2008 г.)

RFC 1155 Структура и идентификатор информации об управлении для Интернета TCP / IP

RFC 1213 MIB II

MIB моста RFC 1493

MIB RFC 1724 RIPv2

MIB RFC 1850 OSPFv2

RFC 2021 RMONv2 MIB

RFC 2096 Таблица IP-переадресации MIB

RFC 2613 SMON MIB

MIB клиента RADIUS RFC 2618

RFC 2620 RADIUS Учет MIB

RFC 2665, похожий на Ethernet-MIB

RFC 2668 802.3 MAU MIB

MIB моста RFC 2674 802.1p и IEEE 802.1Q

RFC 2737 Entity MIB (версия 2)

RFC 2787 VRRP MIB

RFC 2863 MIB группы интерфейсов

RFC 2925 Ping MIB

RFC 2932 IP (многоадресная маршрутизация MIB)

RFC 2933 IGMP MIB

Управляемые объекты RFC 4836 для средних блоков подключения (MAU) 802.3

Управление сетью

Протокол обнаружения канального уровня IEEE 802.1AB (LLDP)

RFC 2819 Четыре группы RMON: 1 (статистика), 2 (история), 3 (тревога) и 9 (события)

RFC 3176 sFlow

Среды управления SNMP RFC 3411

RFC 3412 Обработка и отправка сообщений для простого протокола управления сетью (SNMP)

Приложения простого протокола управления сетью (SNMP) RFC 3413

RFC 3414 Пользовательская модель безопасности (USM) для версии 3 протокола простого сетевого управления (SNMPv3)

RFC 3415 Модель управления доступом на основе представлений (VACM) для простого протокола управления сетью (SNMP)

ANSI/TIA-1057 Обнаружение конечных точек мультимедиа LLDP (LLDP-MED)

RFC 3418 Информационная база управления (MIB) для простого протокола управления сетью (SNMP)

Протокол системного журнала RFC 5424

ANSI/TIA-1057 Обнаружение конечных точек мультимедиа LLDP (LLDP-MED)

SNMPv1/v2c/v3

XRMON

OSPF

RFC 2328 OSPFv2

RFC 3101 OSPF NSSA

RFC 3623 Мягкий перезапуск OSPF (только незапланированные отключения)

RFC 5340 OSPFv3 для IPv6

QoS/CoS

RFC 2474 Приоритет DiffServ, включая 8 очередей/порт

RFC 2475 Архитектура DiffServ

RFC 2597 Гарантированная переадресация DiffServ (AF)

RFC 2598 Ускоренная переадресация DiffServ (EF)

Безопасность

Управление доступом к сети на основе портов IEEE 802.1X

RFC 1321 Алгоритм дайджеста сообщения MD5

RFC 1492 ТАКАКС+

RFC 2818 HTTP через TLS

RFC 2865 RADIUS (только клиент)

RFC 2866 Учет RADIUS

RFC 3579 Поддержка RADIUS для расширяемого протокола аутентификации (EAP)

Списки контроля доступа (ACL)

MAC-аутентификация

Блокировка MAC-адреса

Блокировка MAC-адреса

Безопасность порта

Уровень защищенных сокетов (SSL)

Безопасная оболочка SSHv1/SSHv2

Безопасная оболочка SSHv2

Веб-аутентификация
