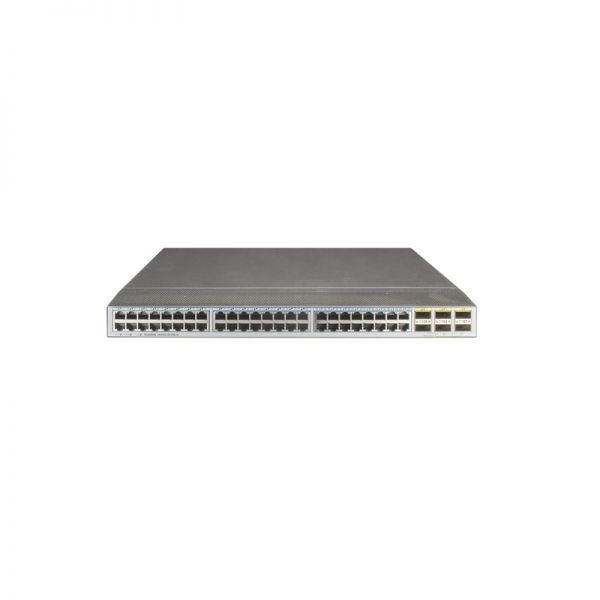

CE6855-48T6Q-HI - Huawei CloudEngine 6800 Data Center Switches

Спецификация CE6855-48T6Q-HI

Элемент

Описание

Процессор

1,2 ГГц, четырехъядерный

DRAM-память

2 ГБ

НИ Флэш

16 МБ

Флэш-память NAND

1 ГБ

Среднее время наработки на отказ (MTBF)

54,48 года

Среднее время ремонта (MTTR)

1,81 часа

Физические характеристики

• Размеры (Ш x Г x В): 442,0 мм x 600,0 мм x 43,6 мм (17,4 дюйма x 23,6 дюйма x 1,72 дюйма)
• Вес (с двумя модулями питания и двумя модулями вентиляторов, рассчитанный на основе самой тяжелой модели, если поддерживается несколько моделей): 12,6 кг (27,78 фунта)

Температура

• Рабочая температура: от 0°C до 40°C (от 32°F до 104°F) на высоте 0-1800 м (0-5906 футов)

ПРИМЕЧАНИЕ:

При высоте над уровнем моря 1800–5000 м (5096–16404 фута) максимальная рабочая температура снижается на 1°C (1,8°F) каждый раз, когда высота увеличивается на 220 м (722 фута).

• Температура хранения: от -40°C до +70°C (от -40°F до +158°F)

Относительная влажность

От 5% до 95% относительной влажности, без конденсации

Высота

< 5000 м (16404 футов)

Шум (звуковое давление, 27°C)

• Направленный поток воздуха: < 53 дБА
• Воздушный поток спереди назад: < 53 дБА

Тип источника питания

AC/DC/высоковольтный DC

Потребляемая мощность переменного тока

• Диапазон номинального входного напряжения: от 100 В до 240 В переменного тока, 50/60 Гц
• Максимальный диапазон входного напряжения: от 90 В до 290 В переменного тока, от 47 до 63 Гц.

Потребляемая мощность постоянного тока

• Диапазон номинального напряжения: от -48 В пост. тока до -60 В пост. тока
• Диапазон максимального напряжения: от -38,4 В пост. тока до -72 В пост. тока

Потребляемая мощность постоянного тока высокого напряжения

• Номинальное напряжение 240 В постоянного тока высокого напряжения Потребляемая мощность: 240 В постоянного тока
• Максимальный диапазон напряжения 240 В постоянного тока высокого напряжения: от 188 В до 290 В постоянного тока
• Диапазон номинального напряжения 380 В постоянного тока высокого напряжения: от 240 В до 380 В постоянного тока
• Максимальный диапазон напряжения 380 В постоянного тока высокого напряжения: от 188 В до 400 В постоянного тока

Номинальный входной ток

• Модуль питания 600 Вт переменного тока и 240 В постоянного тока (серия PAC-600WB): 8 А (от 100 В переменного тока до 240 В переменного тока)/4 А (240 В постоянного тока)
• Модуль питания постоянного тока высокого напряжения мощностью 600 Вт (серия PHD-600WA): 4 А (от 240 В до 380 В постоянного тока)
• Мощность постоянного тока 1200 Вт (серия PDC-1K2WA): 38 А (от -48 В до -60 В пост. тока)

Максимальная потребляемая мощность

346 Вт

Типичное энергопотребление

219 Вт (пропускная способность 100 %, кабели Ethernet длиной 3 м на 48 портов и кабели QSFP+ на 6 портов, двойные модули питания)

Максимальное тепловыделение

1181 БТЕ/час

Типичное тепловыделение

747 БТЕ/ч (пропускная способность 100 %, кабели Ethernet длиной 3 м на 48 портах и кабели QSFP+ на 6 портах, двойные модули питания)

Защита от перегрузки

Электрические порты Ethernet: 2 кВ в обычном режиме

Модуль питания:

• Переменный ток: 4 кВ в обычном режиме и 2,5 кВ в дифференциальном режиме
• Постоянный ток: 4 кВ в обычном режиме и 2 кВ в дифференциальном режиме

Режим отвода тепла

Воздушное охлаждение

Расход воздуха

От передней к задней или от задней к передней, в зависимости от модулей вентиляторов и модулей питания

Резервный модуль питания

Резервное копирование 1+1

Резервный модуль вентилятора

Резервное копирование 1+1 не поддерживается

ПРИМЕЧАНИЕ:

Шасси CE6800 использует два модуля вентиляторов, каждый из которых содержит два вентилятора. Четыре вентилятора в корпусе работают в резервном режиме 3+1.

Горячая замена

Поддерживается всеми силовыми модулями и модулями вентиляторов

Доступность

0,99999620929

Сервисный порт, поддерживающий функцию стека

Электрические порты 10GE и оптические порты 40GE
