IE-5000-16S12P - Cisco ONE Industrial Ethernet (IE) 5000 Series Platform
Похожие модели
IE-5000-16S12P Обзор
IE-5000-16S12P — это коммутатор Cisco IE 5000, обеспечивающий 16x1G SFP и 12x10/100/1000 LAN BASE . Коммутаторы Cisco Industrial Ethernet (IE) серии 5000 с четырьмя восходящими 10-гигабитными или четырьмя 1-гигабитными восходящими каналами Ethernet и 24-гигабитными нисходящими каналами Ethernet представляют собой коммутатор повышенной прочности, устанавливаемый в стойку, который обеспечивает агрегацию скорости линии на уровне 2 и уровне 3 и возможность подключения питания по медной сети Power over Ethernet (PoE). в самых суровых промышленных условиях. В устройствах серии IE 5000 используется превосходная аппаратная коммутация с высокой пропускной способностью и проверенное программное обеспечение Cisco IOS. IE 5000 отличается высокой безопасностью и масштабируемостью для развертываний на уровне доступа и агрегации. Он также предоставляет стекируемые технологии Cisco для повышенной надежности сети. Коммутатор рассчитан на работу в экстремальных условиях и соответствует общим требованиям к проектированию ИТ-сети, соответствию требованиям и требованиям к производительности. IE5000 имеет встроенную проверку образа ПО для обеспечения подлинности программного обеспечения Cisco.
Быстрая спецификация
В таблице 1 показана краткая спецификация.
| Модель | IE-5000-16S12P |
| Всего портов | 28 |
| Восходящие ссылки | 4 SFP/SFP+ (1G) |
| Волоконно-оптические порты SFP (S) | 12 (ФЭ/ГЭ) |
| Медные порты 10/100/1000 PoE/PoE+ | 12 (10/100/1000М) |
| Программное обеспечение по умолчанию | База локальной сети |
| Размеры (В х Ш х Г) | ● 1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-H ● 1,75 x 17,5 x 15,18 дюйма (4,45 x 44,5 x 38,56 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-250 |
| Масса | ● Без блока питания: 13,7 фунта (6,21 кг) ● PWR-RGD-AC-DC-H : 2,55 фунта (1,16 кг) ● PWR-RGD-LOW-DC-H -H: 2,5 фунта (1,13 кг) ● PWR-RGD-AC-DC-250 : 3,1 фунта (1,4 кг) |
информация о продукте

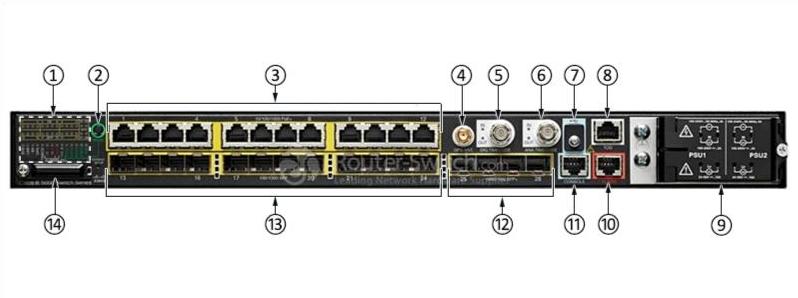

На рис. 1 показан вид спереди коммутаторов IE 5000.
Примечание:
| ① | светодиоды | ⑧ | Порт времени суток (TOD) (В настоящее время не поддерживается программным обеспечением) |
| ② | Кнопка режима отображения | ⑨ | Терминал ввода питания |
| ③ | Двенадцать портов 10/100/1000 PoE/PoE+ (нисходящие каналы) | ⑩ | Тревожный порт |
| ④ | Порт антенны GPS | ⑪ | Консольный порт |
| ⑤ | Цифровой ввод/вывод временного кода (IRIG) (В настоящее время не поддерживается программным обеспечением) | ⑫ | Четыре порта 1000 SFP/10G SFP+ (восходящие каналы) |
| ⑥ | Аналоговый ввод/вывод временного кода (IRIG) (В настоящее время не поддерживается программным обеспечением) | ⑬ | Двенадцать портов 100/1000 SFP (нисходящие каналы) |
| ⑦ | Консольный порт USB (мини-тип B) | ⑭ | Слот для карты флэш-памяти |

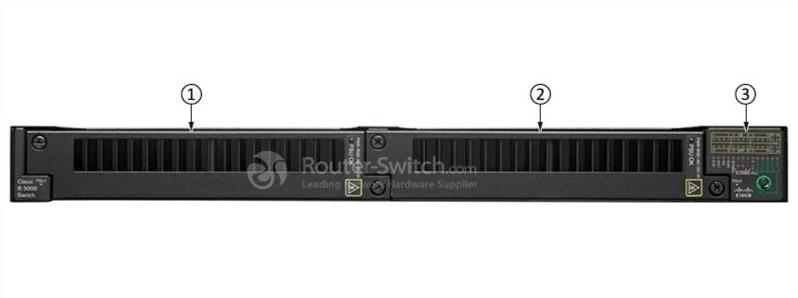

На рис. 2 показан вид сзади коммутаторов IE 5000.
Примечание:
| ① | Слот для блока питания 1 |
| ② | Слот для блока питания 2 |
| ③ | светодиодная панель |
Поддерживаемые продукты
В Таблице 2 показаны поддерживаемые модули, карты, лицензии и аксессуары.
| Модель | Описание |
| L-IE5000-RTU= | Обновление электронной лицензии на программное обеспечение IE5000 с базовых функций LAN до IP-сервиса уровня 3 |
| LIC-MRP-MANAGER= | Лицензия менеджера кольца MRP |
| LIC-MRP-КЛИЕНТ= | Лицензия кольцевого клиента MRP |
| Cisco ONE Foundation Perpetual — IE 4000/5000 | |
| GLC-FE-100LX-RGD | Cisco GLC-FE-100LX-RGD 100 Мбит/с, одномодовый защищенный корпус малого форм-фактора |
| 100BASE-FX SFP для порта FE | |
| 100BASE-LX SFP для порта FE | |
| Модуль приемопередатчика 1000BASE-T SFP для медного провода категории 5 | |
| 1000BASE-ZX SFP | |
| 1000BASE-BX SFP, 1310 нм | |
| 1000BASE-LX/LH SFP (ДОМ) | |
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM |
Сравните с аналогичным товаром
Таблица 3 показывает сравнение.
| Модель | IE-5000-16S12P | |
| Всего портов | 28 | 28 |
| Восходящие ссылки | 4 SFP/SFP+ (1G/10G) 1 | 4 SFP (1G) |
| Волоконно-оптические порты SFP (S) | 12 (ФЭ/ГЭ) | 12 (ФЭ/ГЭ) |
| Медные порты 10/100/1000 PoE/PoE+ | 12 (10/100/1000М) | 12 (10/100/1000М) |
| Программное обеспечение по умолчанию | ЛВС База 2 | ЛВС База 2 |
1 Порты каскадирования могут работать в режиме 1 Gigabit Ethernet или 10 Gigabit Ethernet в зависимости от вставленного SFP или SFP+.
2 Можно обновить до лицензии IP Services с PID.
