IE-4010-16S12P Обзор
IE-4010-16S12P — это коммутатор серии IE4010, поддерживающий 16x1G SFP и 12x10/100/1000, а также LAN Base. Коммутаторы Cisco Industrial Ethernet (IE) серии 4010 с интерфейсами 28 Gigabit Ethernet представляют собой высокопроизводительные защищенные коммутаторы уровней 2/3 с высокой плотностью питания по сети Ethernet (PoE), что делает их идеальным выбором для использования в качестве коммутаторов доступа в промышленных средах. . Коммутатор 4010 предоставляет комплексные функции безопасности программного обеспечения Cisco IOS® и кольцевые протоколы высокой доступности. Коммутатор идеально подходит для использования вне помещений или в неблагоприятных условиях, при этом он соответствует общим требованиям к проектированию ИТ-сети, соответствию требованиям и требованиям к производительности.
Быстрая спецификация
В таблице 1 показана краткая спецификация.
| Модель | IE-4010-16S12P |
| Всего портов | 28 |
| Восходящие ссылки | 4 SFP (100 МБ/1 Г) |
| Волоконно-оптические порты SFP | 12 (100/1000М) |
| Медные порты 10/100/1000 PoE/PoE+ | 12 (10/100/1000М) |
| Программное обеспечение по умолчанию | Базовый набор функций LAN (можно обновить до лицензии IP Services.) |
| Размеры, (В х Ш х Г) | ● 1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-H / PWR-RGD-LOW-DC-H ● 1,75 x 17,5 x 15,18 дюйма (4,45 x 44,5 x 38,56 см), высота 1 RU (стойка) с PWR-RGD-AC-DC-250 |
| Масса | ● Без блока питания: 12,7 фунта (5,78 кг) ● PWR-RGD-AC-DC-H: 1,16 кг (2,55 фунта) ● PWR-RGD-LOW-DC-H: 1,13 кг (2,5 фунта) ● PWR-RGD-AC-DC-250: 3,1 фунта (1,4 кг) |
информация о продукте

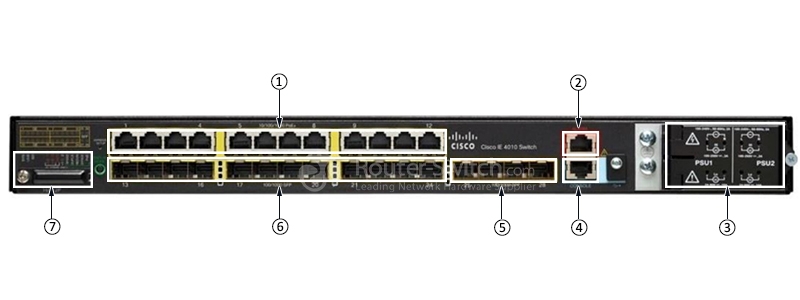

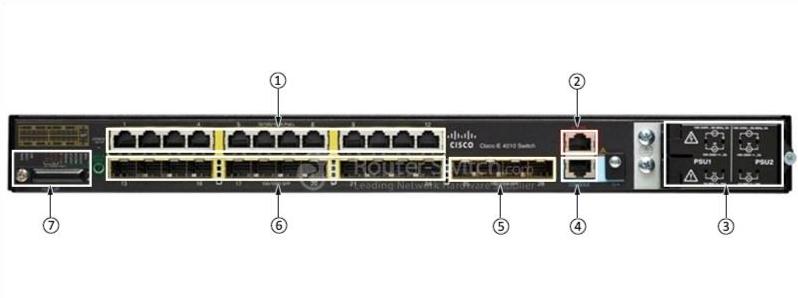

На рис. 1 показан вид спереди IE-4010-16S12P.
Примечание:
| ① | 12 (10/100/1000М) |
| ② | Аварийные контакты |
| ③ | Заменяемые в полевых условиях источники питания |
| ④ | Консольный порт |
| ⑤ | 4 SFP (100 МБ/1 Г) |
| ⑥ | 12 (100/1000М) |
| ⑦ | Поменять диск: SD Flash |
Поддерживаемые продукты
В Таблице 2 показаны поддерживаемые модули, карты, лицензии и аксессуары.
| Модель | Описание |
| L-IE4000-RTU= | Лицензия Electronic IP SERVICES для коммутаторов IE4000 |
| Cisco ONE Foundation Perpetual — IE 4000/5000 | |
| Cisco ONE Advanced Perpetual — IE 4000 | |
| Высоковольтный блок питания Hazloc (88–300 В постоянного тока/85–264 В переменного тока), 150 Вт | |
| High PoE, блок питания 250 Вт для IE4010/5000, 100–240 В переменного тока/100–250 В постоянного тока | |
| IE4010/5000 Hazloc Power Supply Low DC 24-60V/10A | |
| GLC-SX-MM-RGD | Многорежимный защищенный корпус малого форм-фактора Cisco GLC-SX-MM-RGD 1000 Мбит/с |
| Модуль 1000BASE-BX10 SFP для одножильного SMF, длина волны 1310 нм TX/1550 нм RX, один разъем LC/PC | |
| Модуль приемопередатчика 1000BASE-T SFP для медного провода категории 5 | |
| 1000BASE-ZX SFP | |
| 1000BASE-BX SFP, 1310 нм | |
| 1000BASE-LX/LH SFP (ДОМ) | |
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| 100BASE-EX SFP (40 км) | |
| 100BASE-BX10-U SFP |
