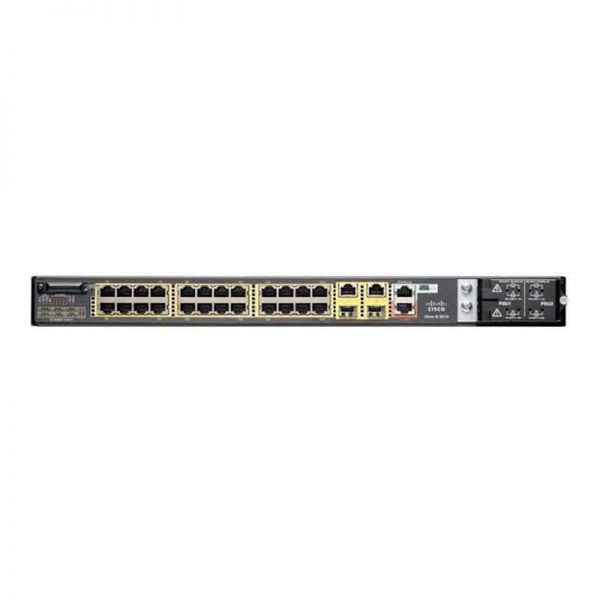

IE-3010-24TC - Industrial Ethernet 3000 Series

Спецификация IE-3010-24TC

Порты

24 порта 10/100BASETX и два восходящих порта Gigabit Ethernet двойного назначения. (каждый порт восходящей связи двойного назначения имеет один порт Ethernet 10/100/1000 и один порт Gigabit Ethernet на основе SFP, один порт активен)

Производительность и масштабируемость

• Коммутация на скорости проводной сети, коммутационная ткань 8 Гбит/с

• Скорость пересылки для 64-байтовых пакетов: 6,5 млн пакетов в секунду.

• 256 МБ DDR2 SDRAM

• 1 ГБ флэш-памяти SD (128 МБ включено)

• Базовый образ LAN уровня 2 поддерживает 255 сетей Vlan, 2000 MAC-адресов, 256 групп IGMP.

• Образ IP-сервисов уровня 3 поддерживает 1000 сетей Vlan, 3000 MAC-адресов, 1000 групп IGMP, 3000 одноадресных маршрутов.

• Настраиваемая максимальная единица передачи (MTU) до 9000 байт с максимальным размером кадра Ethernet 9018 байт (jumbo-кадры) для моста на портах Gigabit Ethernet и до 1998 байт для моста на обоих портах Fast Ethernet.

Размеры (В х Ш х Г)

1,75 x 17,5 x 14,0 дюймов (4,45 x 44,5 x 35,6 см), высота 1RU (стойка)

Масса

9,1 фунта (4,1 кг) (без блока питания)

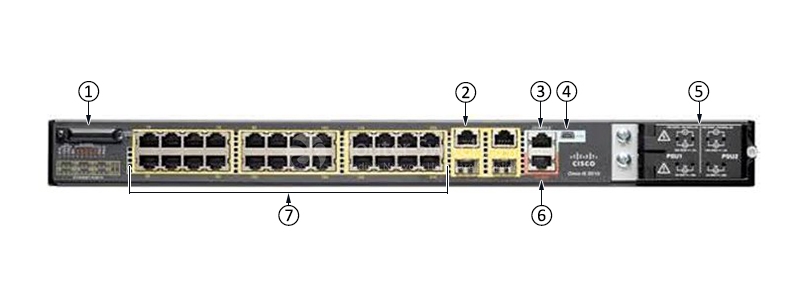

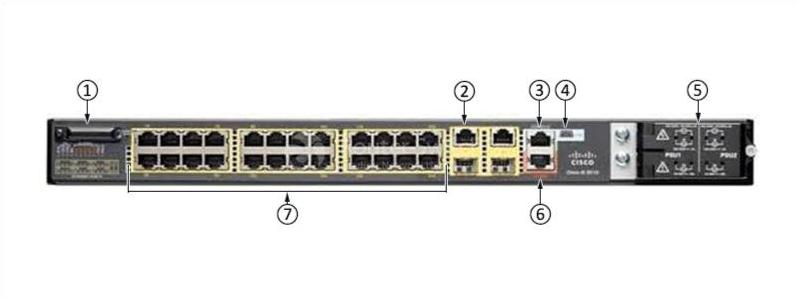

Разъемы и кабели

10/100 портов:

• Порты 10/100BASE-TX: разъемы RJ-45, 2-парный кабель неэкранированной витой пары (UTP) или экранированной витой пары (STP) категории 5.

• Порты 100FX SFP (только IE-3010-16S-8PC):

• 100BASE-FX, -LX, -ZX и -BX10: дуплексные оптоволоконные разъемы LC (многомодовые и одномодовые)

Гигабитные порты:

• Порты 10/100/1000BASE-T: разъемы RJ-45, 4-парный кабель UTP/STP категории 5.

• 1000BASE-SX, -LX/LH, -ZX и -BX10: дуплексные оптоволоконные разъемы LC (многомодовые и одномодовые)

Консольные порты:

• Порт консоли управления: разъем RJ45 для последовательного подключения.

• Порт консоли управления: мини-разъем USB типа B для USB-подключения.

Индикаторы

• Индикаторы состояния для каждого порта: целостность канала, отключенный порт и индикация активности.

• Индикатор состояния системы: активность системы, целостность системы,

• Светодиоды состояния тревожного входа: индикатор состояния четырех тревожных входов

• Светодиод состояния выхода тревоги: Индикатор состояния тревоги

• Индикатор блока питания: целостность выходной мощности и наличие источника питания.

• PoE (только IE-3010-16S-8PC): активность PoE, целостность PoE и PoE отключены.

• Индикатор флэш-памяти SD: целостность флэш-памяти SD и наличие флэш-памяти SD

• Индикатор RS232: выбор консоли RS232.

• Индикатор USB: выбор USB-консоли

Диапазоны окружающей среды

• От -40 ºF до 140 ºF (от -40 до +60 ºC) непрерывный диапазон рабочих температур

• Типовые испытания от -40 ºF до 185 ºF (от -40 до +85 ºC) в течение 16 часов при 85 ºC

• Рабочая высота над уровнем моря: 3000 м (9843 фута) при 40°C (104°F)

• Относительная влажность при эксплуатации: от 5% до 95% без конденсации

Хранение и транспортировка

• Температура: от -40 ºF до 185 ºF (от -40 до +85 ºC)

• Высота над уровнем моря: 15 000 футов (4570 м)

• Относительная влажность: от 5% до 95% без конденсации

Среднее время наработки на отказ (MTBF)

• Cisco IE-3010-24TC: 207 731 час.

• Cisco IE-3010-16S-8PC: 230 112 часов

Гарантия

Пять лет ограниченной гарантии
