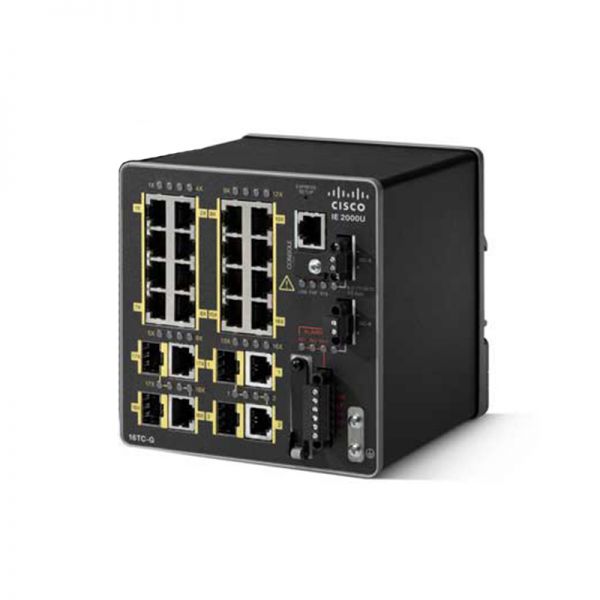

IE-2000U-16TC-G-X - Industrial Ethernet 2000 Series

IE-2000U-16TC-GX Спецификация

Всего портов

20

Порты RJ45

16 ФЭ

Комбинированные порты

2 ГЭ + 2 ФЭ

Программное обеспечение

База локальной сети

ИЭЭЭ 1588

Да

ПРП

Да

Размеры (В x Ш x Г), включая DIN-рейку

5,1 х 5,0 х 5,26 дюйма (130 х 127 х 134 мм)

Масса

4,35 фунта (1,97 кг)

Аппаратное обеспечение

● 256 МБ DRAM с ECC-памятью

● Съемная карта флэш-памяти SD емкостью 1 ГБ (диск подкачки CG) — (доступно 128 МБ)

● Разъем мини-USB

Тревога

● Тревожный вход/выход: два тревожных входа для обнаружения размыкания или замыкания сухих контактов, одно реле тревожного выхода. 48 В постоянного тока, 0,5 А макс.

Источник питания

● Резервное входное напряжение постоянного тока с рабочим диапазоном: 12–48 В постоянного тока номинальное, 9,6–60 В постоянного тока максимальное

● Максимальный входной ток постоянного тока: 0,5 А при 48 В постоянного тока, 1 А при 24 В постоянного тока.

Потребляемая мощность

20-портовые модели: 13-20 Вт

Соответствие подстанции

● МЭК 61850-3

● IEEE1613

Опасное место

● ANSI/ISA 12.12.01 (класс 1, раздел 2 AD) (требуется корпус шкафа)

● UL/CSA 60079-0, -15 (класс 1, зона 2, газы группы II, требуется шкаф)

● EN 60079-0, -15 Сертификация ATEX (класс I, зона 2, газы группы II, требуется корпус шкафа)

● IEC 60079-0, -15 (класс I, зона 2, газы группы II, требуется корпус шкафа)

● CSA 213

Безопасность промышленного контроля

● UL508

● CSA C22.2 № 142

Помехоустойчивость интерфейса ЭМС

● EN 55024 (СИСПР 24)

● AS/NZS СИСПР 24

● КН 24

● IEC61000-4-2 (критерий A — класс 2)

● IEC61000-4-3/ENV50204 (критерий А)

● IEC61000-4-4 (критерий A/критерий B)

● IEC61000-4-5 (критерий B)

● IEC61000-4-6 (критерий А)

Стандартные сертификаты электромагнитного излучения

● FCC, часть 15, класс A

● EN 55022, класс A (CISPR22, класс A)

● ICES-003 Класс А

● EN 300 386

● VCCI класс А

● AS/NZS CISPR22 Класс A

● CNS 13438, класс А

● KN 22, класс A, маркировка CE

Стандартные сертификаты безопасности

● UL 60950-1

● CSA 60950-1

● EN 60950-1

● IEC 60950-1, отчет и сертификат CB со всеми национальными различиями

Рабочая среда

● Рабочая температура: от -40°C до +75°C.

● От -40°C до +70°C (вентилируемый корпус – воздушный поток 40 LFM)

● От -40°C до +60°C (герметичный корпус – воздушный поток 0 LFM)

● от -34°C до +75°C (корпус с вентилятором или воздуходувкой – воздушный поток 200 LFM)

● от -40 до +85°C (IEC 60068-2-2 Типовые экологические испытания — 100 часов)

● Рабочая высота над уровнем моря: от -60 м (-200 футов) до 3 000 м (10 000 футов), снижение максимальной рабочей температуры согласно IEEE 1613-2009:

● Относительная влажность: от 5% до 95% без конденсации

Среда хранения

● Температура: от -50ºC до +85ºC

● Высота над уровнем моря: 15 100 футов (4600 м)

Гарантия

● Пятилетняя ограниченная гарантия на все аппаратные ФИД IE-2000U.

Среднее время наработки на отказ (MTBF)

● 535 190 часов

Код класса защиты

● IP30 по EN60529
