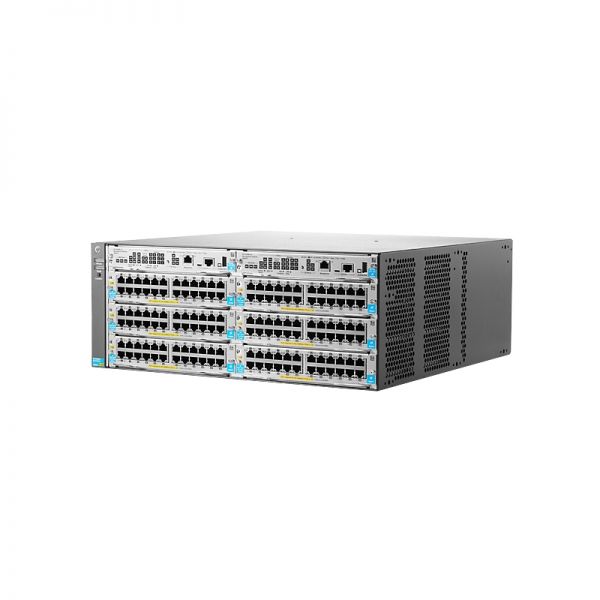

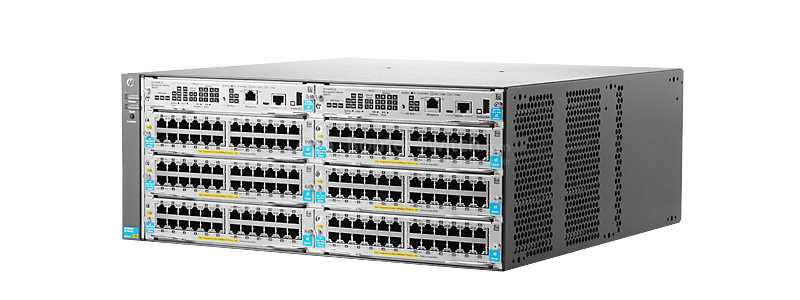

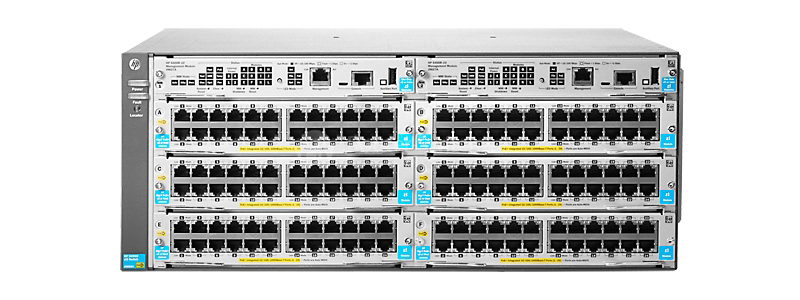

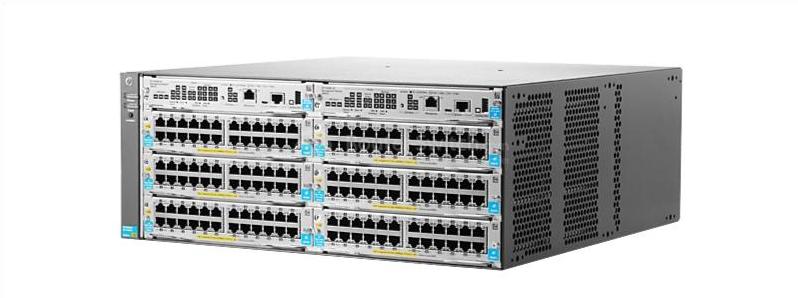

HPE J9821A - Aruba 54xx Chassis Units

J9821A Спецификация

Тип

Коммутатор HPE 5406R zl2

Входящие в комплект аксессуары

1 модуль управления HPE 5400R zl2 (J9827A)

1 блок вентиляторов коммутатора HPE 5406R zl2 (J9831A)

Порты ввода/вывода и слоты

6 открытых слотов для модулей

Поддерживает до 144 портов 10/100/1000 с автоопределением, или 144 порта SFP, или 48 портов SFP+.

портов или 48 HPE Smart Rate

Мультигигабитные или 12 портов 40GbE, или их комбинация

Источники питания

2 слота для блока питания

Требуется минимум 1 блок питания (заказывается отдельно)

Лоток вентилятора

Включает: 1 х J9831A

1 слот для кассеты вентиляторов

Размеры (Ш х Г х В)

17,5 (Ш) x 17,75 (Г) x 6,9 (В) дюйма (44,45 x 45,09 x 17,53 см) (высота 4U)

Масса

24,5 фунта (11,11 кг)

Память и процессор

Гигабитный модуль v3

Dual ARM® Coretex A9 с тактовой частотой 1 ГГц; Размер буфера пакетов: 13,5 МБ, внутренний

Гигабитный модуль v2

ARM 11 @ 450 МГц; Размер буфера пакетов: 18 МБ, внутренний

Модуль v3 10G

Двойной ARM Coretex A9 с тактовой частотой 1 ГГц; Размер буфера пакетов: 13,5 МБ, внутренний

Модуль v2 10G

ARM 11 @ 550 МГц; Размер буфера пакетов: 18 МБ, внутренний

Модуль v3 40G

Двойной ARM Coretex A9 с тактовой частотой 1 ГГц; Размер буфера пакетов: 13,5 МБ, внутренний

Модуль управления

Двухъядерный Freescale P2020 с тактовой частотой 1,2 ГГц, флэш-память 16 МБ, SD-карта 1 ГБ, 4 ГБ DDR3 SODIMM

Монтаж и корпус

Устанавливается в стандартную 19-дюймовую телекоммуникационную стойку EIA или шкаф для оборудования (оборудование входит в комплект);

Только горизонтальный поверхностный монтаж

Производительность ( сертификация IPv6 Ready)

Задержка 1000 МБ

< 2,8 мкс (64-байтовые пакеты FIFO)

Задержка 10 Гбит/с

< 1,8 мкс (64-байтовые пакеты FIFO)

Задержка 40 Гбит/с

< 1,5 мкс (64-байтовые пакеты FIFO)

пропускная способность

До 571,4 млн пакетов в секунду

Маршрутизация/коммутационная способность

960 Гбит/с

Переключение скорости ткани

1015 Гбит/с

Размер таблицы маршрутизации

10000 записей (IPv4), 5000 записей (IPv6)

Размер таблицы MAC-адресов

64000 записей

Среда

Рабочая Температура

от 32°F до 113°F (от 0°C до 45°C); от 0°C до 40°C с установленным трансивером J8177C, от 0°C до 35°C

с установленным FIPS Opacity Shield

Рабочая относительная влажность

от 15% до 95% при 113°F (45°C), без конденсации

Температура хранения/хранения

от -40°F до 158°F (от -40°C до 70°C)

Относительная влажность в нерабочем состоянии/хранении

от 15% до 95% при 149°F (65°C), без конденсации

Высота

До 10 000 футов (3 км)

акустический

Мощность: 44 дБ, Давление: 31,7 дБ ISO 7779, ISO 9296

Электрические характеристики

Частота

50/60 Гц

Сертификация 80plus.org

Золото

Описание

Не поставляется с блоком питания. Доступны два слота для блоков питания; три разные мощности

расходные материалы доступны. Дополнительные характеристики см. в разделе «Источники питания».

Максимальное тепловыделение

2450 БТЕ/ч (2584 кДж/ч), (макс. без PoE);

3700 БТЕ/ч (3903 кДж/ч), (макс. при использовании PoE)

Напряжение

100–127/200–240 В переменного тока, номинальное

Мощность холостого хода

(в зависимости от выбранного источника питания)

Примечания

Тепловыделение не включает тепло, рассеиваемое самими устройствами с питанием от PoE.

Безопасность

CSA 22.2 № 60950; УЛ 60950; МЭК 60950; ЕН 60950

Выбросы

FCC, часть 15, класс A; EN 55022/CISPR 22 Класс А

Иммунитет

RU

ЭСР

излучаемый

Электронный перевод/взрыв

Всплеск

Проведенный

Магнитное поле промышленной частоты

Гармоники

Мерцание

EN 55024, СИСПР 24

МЭК 61000-4-2; 4 кВ КД, 8 кВ ВП;

HPE ENV. 765.002

МЭК 61000-4-3; 3 В/м

МЭК 61000-4-4; 1,0 кВ (линия питания), 0,5 кВ (сигнальная линия) МЭК 61000-4-5; 1 кВ/2 кВ переменного тока, 1 кВ сигнала, 0,5 кВ постоянного тока

МЭК 61000-4-6; 3 В среднекв.

МЭК 61000-4-8; 1 А/м, 50 или 60 Гц

МЭК 61000-4-11; снижение >95%, период 0,5; 30% скидка, 25 периодов

ЕН 61000-3-2, МЭК 61000-3-2

ЕН 61000-3-3, МЭК 61000-3-3

Управление

IMC — интеллектуальный центр управления; Интерфейс командной строки; Веб-браузер; меню конфигурации;

Внеполосное управление (RJ-45 Ethernet); SNMP-менеджер; Внеполосное управление (последовательный

RS-232C или micro USB) Управление сетью AirWave

Примечания

Поддерживаемые приемопередатчики 1G SFP имеют версию «B» или более позднюю (номер продукта заканчивается буквой «B» или l).

после; Например, J9142B, J8177C).
