WS-C6509-V-E Catalyst 6500 Enhanced 9-slot Chassis (Vertical)

Фото WS-C6509-V-E Catalyst 6500 Enhanced 9-slot Chassis (Vertical)

Характеристики

Модель : WS-C6509-VE

Детали : Catalyst 6500 Enhanced, 9-слотовый корпус (вертикальный), без PS, вентилятор

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

WS-C6509-VE (Б/У) Обзор

Cisco представляет расширенное вертикальное шасси Cisco Catalyst 6509 в составе усовершенствованных коммутаторов Cisco Catalyst серии 6500 (серии E), предоставляя шасси с пропускной способностью системы до 1440 Гбит/с (80 Гбит/с Обратный воздушный поток, оптимизированный для схем с горячими и холодными проходами в центрах обработки данных и колокациях поставщиков услуг (совместимых с NEBS-L3).

Краткие характеристики

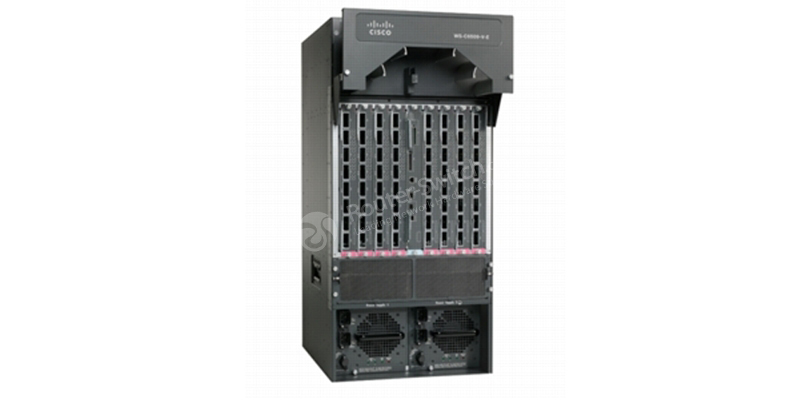

На рис. 1 показан внешний вид WS-C6509-VE.

В Таблице 1 показаны краткие характеристики.

Код продукта	WS-C6509-VE
Пропускная способность на слот	80 Гбит/с
Пропускная способность системы	1440 Гбит/с
Управление кабелями	Категория 5e, Категория 6, Категория 6a и волокно
Поддерживаемая максимальная мощность системы	14500 Вт
Резервная горячая синхронизация фабрики (переключение Supervisor Engine)	50 мс
Количество каналов EoBC	2

Модули, карты, лицензии

В Таблице 2 показаны рекомендуемые элементы для WS-C6509-VE.

Категория	Модель	Описание
Карты и модули	VS-S2T-10G	Cisco 6500 Supervisor 2T VS-S2T-10G Catalyst 6500 Supervisor 2T — 2 порта 10GbE X2 — 2 порта SFP — MSFC5 PFC4
Карты и модули	VS-S2T-10G-XL	Cisco 6500 Supervisor 2T VS-S2T-10G-XL Catalyst 6500 Supervisor 2T 80G System XL
Власть	WS-CAC-3000W	Блок питания Cisco WS-CAC-3000W Catalyst 6500 мощностью 3000 Вт переменного тока
Власть	WS-CAC-4000W-INT	Блок питания переменного тока Cisco WS-CAC-4000W-INT Catalyst 6500 4000 Вт, международный (кабель в комплекте)
Лоток вентилятора	WS-C6509-VE-ВЕНТИЛЯТОР	Блок вентиляторов Catalyst 6509-VE

Сертификаты качества

Спецификация

WS-C6509-VE (Б/У) Спецификация

WS-C6509-VE Спецификация
Количество слотов	9
Совместимость супервизора	Супервизор Cisco Catalyst серии 6500 Engine 32 Супервизор Cisco Catalyst серии 6500 Engine 720-3B Супервизор Cisco Catalyst серии 6500 Engine 720-3BXL Супервизор Cisco Catalyst серии 6500 Engine 720-10G-3C Супервизор Cisco Catalyst серии 6500 Engine 720-10G-3CXL Супервизор Cisco Catalyst серии 6500 Engine 2T
Совместимость с источниками питания * Указывает на блок питания EoS	Переменный ток: 2500 Вт*, 3000 Вт, 4000 Вт, 6000 Вт, 8700 Вт Постоянный ток: 2500 Вт, 4000 Вт, 6000 Вт
Совместимость модулей	Все модули в зависимости от версии программного обеспечения в системе
Совместимость программного обеспечения (минимальная версия программного обеспечения)
С Supervisor Engine 32	● 12,2(18)SXF10
С Supervisor Engine 720	● 12,2(18)SXF10
С Supervisor Engine 720-10 GE	● 12,2(33)SXH
С Supervisor Engine 2T-10 GE	● 15,0(1)СЯ
Надежность и доступность Расчетное среднее время наработки на отказ (MTBF)	330 888
MIBS	Проверьте соответствующий техпаспорт Supervisor Engine.
Управление сетью	Проверьте соответствующий техпаспорт Supervisor Engine.
Физические размеры
Дюймы	36,65 х 17,2 х 20,7
Сантиметры	93,3 х 43,1 х 53,3
Стойки (RU)	21
Масса
Только шасси (фунты)	121
Полная конфигурация (фунты)	270
Входное напряжение	от 100 до 240 В переменного тока от -48 до -60 В постоянного тока
Безопасность	UL 60950, второе издание CAN/CSA-C22.2 № 60950, второе издание EN 60950 Второе издание МЭК 60950, второе издание АС/НЗС 60950
ЭМС	FCC, часть 15 (CFR 47), класс A ВККИ класс А EN55022 Класс А СИСПР 22 Класс А Маркировка СЕ AS/NZS 3548 Класс А ЭТС300 386 EN55024 EN61000-6-1 EN50082-1
NEBS/ETSI	GR-1089-Ядро NEBS Уровень 3 ETS 300 019 Класс хранения 1.1 ETS 300 019 Транспортный класс 2.3 ETS 300 019 Стационарное использование, класс 3.1
ATIS без свинца и энергоэффективность	АТИС-0600020.2010 Печатные платы без Pb АТИС-0600015-2009 Общие требования по энергоэффективности (ТЭЭР) АТИС-0600015.03-2009 Энергоэффективность коммутаторов и маршрутизаторов АТИС-0600015.01-2009 Энергоэффективность серверов VZ.TPR.9205 Требования Verizon по энергоэффективности телекоммуникационного оборудования (TEEER)
Рабочая среда
Рабочая Температура	от 32°F до 104°F (от 0 до 40°C)
Температура хранения	от -4 до 149°F (от -20 до 65°C)
Тепловой переход	0,5°C в минуту (от горячего к холодному) 0,33°C в минуту (от холодного к горячему)
Относительная влажность	Окружающая среда (без конденсации) при работе: от 5% до 90% Окружающая среда (без конденсации) в нерабочем состоянии и при хранении: от 5% до 95%
Рабочая высота	Сертифицировано для работы: от 0 до 6500 футов (от 0 до 2000 м) Разработан и испытан для эксплуатации: от -200 до 10 000 футов (от -60 до 3000 м)

Модель

WS-C6509-VE

Детали

Catalyst 6500 Enhanced, 9-слотовый корпус (вертикальный), без PS, вентилятор
