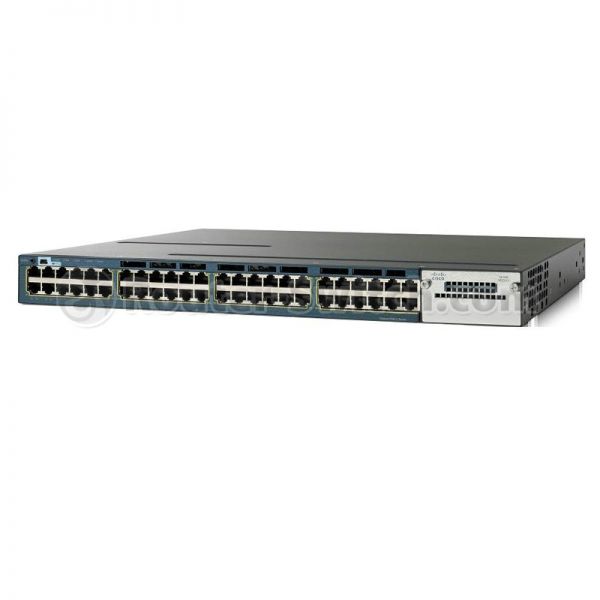

WS-C3560X-48P-E Cisco Catalyst 3560-X Switch

Cisco Catalyst WS-C3560X-48P-E — это автономный коммутатор с 48 портами Gigabit Ethernet POE+, четырьмя дополнительными сетевыми восходящими модулями 1G/10G и без возможности объединения в стек с набором функций IP-сервиса. WS-C3560X-48P-E поддерживает стандарт IEEE802.3at для выделения до 30 Вт мощности на каждый порт при общем бюджете 435 Вт POE для питания IP-телефонов, беспроводной связи и видео; клиенты могут указать настройку мощности для отдельного порта в настройках командной строки. Набор функций IP-сервиса обеспечивает до 1005 Vlan и расширенные функции маршрутизации уровня 3, расширенные функции безопасности и функции управления.

WS-C3560X-48P-E предназначен для коммутации корпоративного уровня распределения с полной функциональностью уровня 3, включая BGP, EIGRP, OSFP, IPv4/v6, многоадресную маршрутизацию, IPSLA, Netflow, расширенный Qos, VRF-lite. Коммутатор WS-C3560X-48P-E поставляется с одним модулем питания по умолчанию. Клиенты могут приобрести дополнительную вставку модуля питания в отсек блока питания 2 для резервирования питания.

WS-C3560X-48P-E

Коммутатор Cisco Catalyst серии 3560-X

48 портов 10/100/1000 Ethernet PoE+

Четыре дополнительных сетевых модуля восходящей линии связи с портами GE или 10GE

Бюджет мощности 435 Вт POE, до 30 Вт на порт

Двойные резервные модульные блоки питания и вентиляторы

Набор функций IP-сервиса с полным набором функций маршрутизации уровня 3, VRF-lite, IPSLA, расширенный QoS, PIM, Netflow, PBR

64 МБ флэш-памяти и 256 памяти (DRAM)

Порты USB Type-A и Type-B для хранения и консоли соответственно, а также внеполосный порт управления Ethernet

WS-C3560X-48P-L-2.jpg" title="WS-C3560X-48P-E" width="700">

Рисунок 1

Коммутаторы Cisco Catalyst серии 3560-X поддерживают 4 дополнительных сетевых модуля для восходящих портов (рис. 1);

Конфигурация коммутатора по умолчанию не включает модуль восходящей линии связи;

При покупке коммутатора клиенты могут выбрать любую группу сетевых модулей, описанную ниже:

WS-C3560X-24T-L back" height="643" src="/images/product/cisco3560/WS-C3560X-24T-L-2.jpg" title="WS-C3560X-24T-L" width="700">

фигура 2

Двойные резервные модульные источники питания

Коммутаторы Cisco Catalyst серий 3750-X и 3560-X поддерживают двойные резервные источники питания (рис. 2);

По умолчанию с коммутатором поставляется один блок питания;

Другие блоки питания/блоки питания можно приобрести при заказе коммутатора или в следующий раз в соответствии с вашими потребностями.

Если установлен только один блок питания, он всегда должен находиться в отсеке блока питания 1.

В таблице ниже показаны различные блоки питания, доступные в этих коммутаторах, и доступная мощность PoE.

Модели блоков питания
