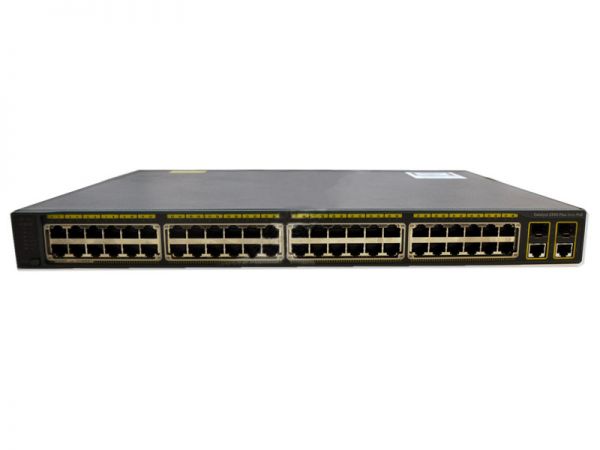

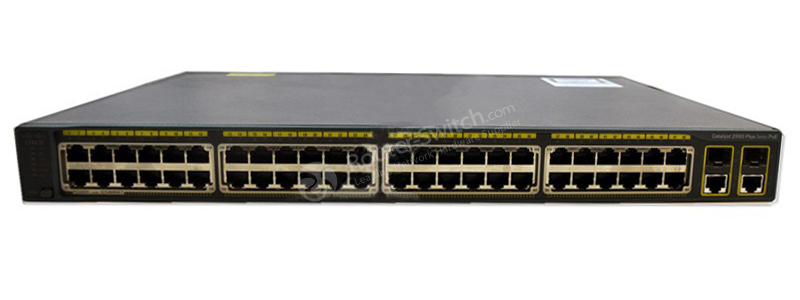

WS-C2960+48PST-L Catalyst 2960 Plus Switch

WS-C2960+48PST-L Спецификация

Конфигурации

Интерфейсы Ethernet 10/100 Мбит/с

48

Восходящие интерфейсы

2 SFP и 2 1000BASE-T

Набор функций программного обеспечения Cisco IOS

База локальной сети

Доступная мощность PoE

370 Вт ( 24 порта до 15,4 Вт )

Аппаратное обеспечение

Флэш-память

64 МБ

ДРАМ

128 МБ

Производительность и масштабируемость

Пропускная способность пересылки

16 Гбит/с

Максимальное количество активных VLAN

255

Доступные идентификаторы VLAN

4К

Максимальная единица передачи (MTU) — пакет L3

9000 байт

Jumbo-кадр — Ethernet-кадр

9018 байт

Скорость пересылки: 64-байтовые пакеты L3, миллионы пакетов в секунду

13.1

механический

Размеры (В х Ш х Г)

1,73 х 17,70 х 13,07 дюйма ( 4,4 х 45,0 х 33,2 см)

Масса

12 фунтов (5,4 кг)

Вес упаковки

20,26 фунта (9,19 кг)

Диапазоны окружающей среды

Рабочая температура до 5000 футов (1500 м)

от 23º до 113ºF

(от -5º до 45ºC)

Рабочая температура до 10 000 футов (3000 м)

от 23º до 104ºF

(от -5º до 40ºC)

Кратковременное исключение на уровне моря*

от 23º до 131ºF

(от -5º до 55ºC)

Кратковременное исключение до 5000 футов (1500 м)*

от 23º до 122ºF

(от -5º до 50ºC)

Кратковременное исключение до 10 000 футов (3000 м)*

от 23º до 113ºF

(от -5º до 45ºC)

Кратковременное исключение до 13 000 футов (4000 м)*

от 23º до 104ºF

(от -5º до 40ºC)

Температура хранения до 15 000 футов (4573 м)

от 23º до 158ºF

(от -25º до 70ºC)

Рабочая высота

До 10 000 футов

(до 3000 метров)

Высота хранения

До 13 000 футов

(до 4000 метров)

Рабочая относительная влажность

от 10% до 95% без конденсации

Относительная влажность хранения

от 10% до 95% без конденсации

Звуковое давление, дБА

Типичный, LpAm: 41

Максимум, LpAD: 44

Звуковая мощность, дБА

Типичный, LwA: 51

Максимум, LwAD: 54

Среднее время безотказной работы в тысячах часов

312

Разъемы и интерфейсы

Ethernet-интерфейсы

• Порты 10BASE-T: разъемы RJ-45, 2-парная неэкранированная витая пара (UTP) категории 3, 4 или 5
• Порты 100BASE-TX: разъемы RJ-45, 2-парный кабель UTP категории 5
• Порты 1000BASE-T: разъемы RJ-45, 4-парный кабель UTP категории 5
• Порты 1000BASE-T SFP: разъемы RJ-45, 4-парный кабель UTP категории 5

Светодиодные индикаторы

• Состояние каждого порта: целостность канала, отключено, активность, скорость и полный дуплекс.
• Состояние системы, состояние порта, PoE, RPS, дуплексная связь и скорость связи

Консоль

Кабели консоли Cisco Catalyst:

• CAB-CONSOLE-RJ45 Консольный кабель 6 футов с RJ-45

Власть

• Внутренний блок питания представляет собой блок с автоматическим выбором диапазона и поддерживает входное напряжение от 100 до 240 В переменного тока.
• Используйте прилагаемый шнур питания переменного тока для подключения разъема питания переменного тока к сетевой розетке переменного тока.
• Разъем Cisco RPS обеспечивает подключение дополнительного Cisco RPS 2300, который использует вход переменного тока и подает на коммутатор выход постоянного тока.
• Только Cisco RPS 2300 (модель PWR-RPS2300) следует подключать к розетке системы резервного питания.

Управление и поддержка стандартов

Управление

• МОСТ-MIB
• CISCO-КАБЕЛЬ-DIAG-MIB
• CISCO-CDP-MIB
• CISCO-CLUSTER-MIB
• CISCO-CONFIG-COPY-MIB
• CISCO-CONFIG-MAN-MIB
• CISCO-DHCP-SNOOPING-MIB
• CISCO-ENTITY-VENDORTYPE-OID-MIB
• CISCO-ENVMON-MIB
• CISCO-ERR-DISABLE-MIB
• CISCO-FLASH-MIB
• CISCO-FTP-КЛИЕНТ-MIB
• CISCO-IGMP-FIL'TR-MIB
• CISCO-IMAGE-MIB
• CISCO-IP-STAT-MIB
• CISCO-LAG-MIB
• CISCO-MAC-УВЕДОМЛЕНИЕ-MIB
• CISCO-MEMORY-POOL-MIB
• CISCO-PAGP-MIB
• CISCO-PING-MIB
• CISCO-POE-РАСШИРЕНИЯ-MIB
• CISCO-PORT-QOS-MIB
• CISCO-PORT-SECURITY-MIB
• CISCO-PORT-STORM-CONTROL-MIB
• CISCO-ПРОДУКТЫ-MIB
• CISCO-ПРОЦЕСС-MIB
• CISCO-RTTMON-MIB
• CISCO-SMI-MIB
• CISCO-STP-РАСШИРЕНИЯ-MIB
• CISCO-SYSLOG-MIB
• CISCO-TC-MIB
• CICSO-TCP-MIB
• CISCO-UDLDP-MIB
• CISCO-VLAN-IFTABLE
• ОТНОШЕНИЯ-MIB
• CISCO-VLAN-ЧЛЕНСТВО-MIB
• CISCO-VTP-MIB
• ENTITY-MIB
• ETHERLIKE-MIB
• IEEE8021-PAE-MIB
• IEEE8023-LAG-MIB
• IF-MIB
• INET-АДРЕС-MIB
• СТАРЫЙ-CISCO-ШАССИ-MIB
• СТАРЫЙ-CISCO-FLASH-MIB
• СТАРЫЙ-CISCO-ИНТЕРФЕЙСЫ-MIB
• СТАРЫЙ-CISCO-IP-MIB
• СТАРЫЙ-CISCO-SYS-MIB
• СТАРЫЙ-CISCO-TCP-MIB
• СТАРЫЙ-CISCO-TS-MIB
• RFC1213-MIB
• RMON-MIB
• RMON2-MIB
• SNMP-СТРУКТУРА-MIB
• SNMP-MPD-MIB
• SNMP-УВЕДОМЛЕНИЕ-MIB
• SNMP-ЦЕЛЬ-MIB
• SNMPv2-MIB
• TCP-MIB
• UDP-MIB
• MIB ePM

Стандарты

• Протокол связующего дерева IEEE 802.1D
• Приоритизация CoS IEEE 802.1p
• Виртуальная локальная сеть IEEE 802.1Q
• IEEE 802.1с
• IEEE 802.1w
• ИЭЭЭ 802.1Х
• IEEE 802.1ab (LLDP)
• IEEE 802.3ad
• IEEE 802.3af
• IEEE 802.3ah (только одномодовое/многомодовое волокно 100BASE-X)
• Полный дуплекс IEEE 802.3x на портах 10BASE-T, 100BASE-TX и 1000BASE-T
• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-TX
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-X
• Стандарты RMON I и II
• SNMP v1, v2c и v3

Соответствие RFC

• RFC 768 — UDP
• RFC 783 — TFTP
• RFC 791 — IP
• RFC 792 — ICMP
• RFC 793 — TCP
• RFC 826 — ARP
• RFC 854 — Телнет
• RFC 951 — Протокол начальной загрузки (BOOTP)
• RFC 959 — FTP
• RFC 1112 — IP-многоадресная рассылка и IGMP
• RFC 1157 — SNMP v1
• RFC 1166 — IP-адреса
• RFC 1256 - Обнаружение маршрутизатора протокола управляющих сообщений Интернета (ICMP)
• RFC 1305 — НТП
• RFC 1492 — ТАКАКС+
• RFC 1493 — MIB моста
• RFC 1542 — расширения BOOTP
• RFC 1643 — MIB интерфейса Ethernet
• RFC 1757 — РМОН
• RFC 1901 — SNMP v2C
• RFC 1902-1907 — SNMP v2
• RFC 1981 - Обнаружение MTU пути для IPv6
• FRC 2068 — HTTP
• RFC 2131 — DHCP
• RFC 2138 — РАДИУС
• RFC 2233 - IF MIB v3
• RFC 2373 — Агрегируемые адреса IPv6
• RFC 2460 — IPv6
• RFC 2461 — Обнаружение соседей IPv6
• RFC 2462 — Автонастройка IPv6
• RFC 2463 — ICMP IPv6
• RFC 2474 — Приоритет дифференцированных служб (DiffServ)
• RFC 2597 — Гарантированная переадресация
• RFC 2598 — ускоренная пересылка
• RFC 2571 — Управление SNMP
• RFC 3046 — Опция информации об агенте DHCP-ретрансляции
• RFC 3376 — IGMP v3
• RFC 3580 — РАДИУС 802.1X

Напряжение и мощность

Напряжение (автоматический выбор диапазона)

от 100 до 240 В переменного тока

Ток (Ампер)

4,0 - 2,0

Частота

от 50 до 60 Гц

Номинальная мощность (кВА)

0,46

Входное напряжение постоянного тока (вход RPS)

3А при 12В ( 7А при -52В )

Потребляемая мощность

0% трафика: 51,1

10% трафика: 50,8

100% трафик: 51,4

Средневзвешенный балл ATIS: 50,9

Безопасность и соответствие

Соответствие нормативным требованиям

Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Безопасность

UL 60950-1, второе издание

CAN/CSA-C22.2 № 60950-1 Второе издание

EN 60950-1 Второе издание

МЭК 60950-1, второе издание

АС/НЗС 60950-1

ЭМС — Выбросы

47CFR, часть 15 (CFR 47), класс A

AS/NZS CISPR22 Класс А

СИСПР22 Класс А

EN55022 Класс А

ICES003 Класс А

ВККИ класс А

EN61000-3-2

EN61000-3-3

КН22 Класс А

CNS13438 Класс А

ЭМС — иммунитет

EN55024

СИСПР24

EN300386

КН24

Относящийся к окружающей среде

Сокращение содержания опасных веществ (RoHS), включая Директиву 2011/65/ЕС
