Q2R93A Обзор

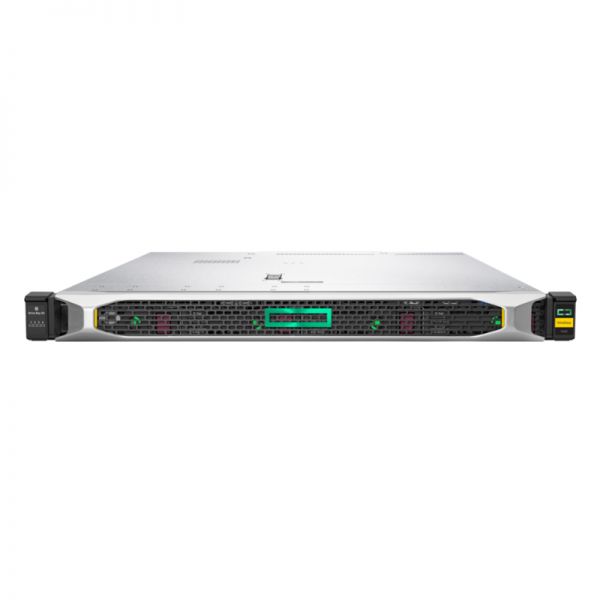

Q2R93A — это система хранения данных HPE StoreEasy 1460 SATA емкостью 16 ТБ. Продукты HPE StoreEasy 1460 Storage — это решения для хранения данных, обеспечивающие многопротокольное обслуживание файлов и хранилище приложений в компактном и доступном форм-факторе для монтажа в стойку 1U. Они просты в установке и управлении, что делает их идеальными для небольшой рабочей группы, малого бизнеса или удаленного офиса. Модели HPE StoreEasy 1460 поставляются с предустановленной на заводе Windows Storage Server 2016 на четырех внутренних дисках большого форм-фактора. HPE StoreEasy 1460 создан на базе сервера ProLiant DL360 Gen 10 и включает комплект направляющих.
Быстрая спецификация
В Таблице 1 приведены краткие характеристики HPE StoreEasy 1460 Storage.
| Модель | Система хранения данных HPE StoreEasy 1460 |
| Процессор | Intel® Xeon-бронза 3104 |
| Память | |
| Тип | DDR4-2666 Зарегистрировано CAS-19-19-19 (RDIMM) |
| Максимум | 24 ТБ (ограничение на основе лицензии на операционную систему — WSS2016) |
| Стандарт | 8 ГБ (1 х 8 ГБ) |
| Разъемы DIMM | 24 |
| Сетевой контроллер | |
| порты сетевой карты | 4 |
| Контроллер | 1Gb Ethernet 4 порта |
| Размеры | Приводы LFF: 4,29 х 43,46 х 74,98 см 1,69 х 17,11 х 29,5 дюйма |
информация о продукте

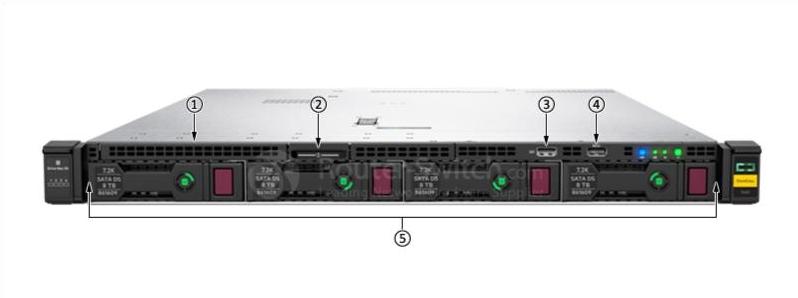

На рис. 1 показан вид спереди HPE StoreEasy 1460 Storage.
Примечание:
| ① | Пустой оптический привод |
| ② | Язычок с серийным номером |
| ③ | Сервисный порт iLO |
| ④ | Порт USB 3.0 |
| ⑤ | Отсеки для дисков SATA |
Информация о конфигурации
В Таблице 2 показано, как настроить систему хранения HPE StoreEasy 1460.
| Шаг 1. Выберите модель HPE StoreEasy 1460 BTO | |
| Предварительно сконфигурированные модели HPE StoreEasy 1460 Build-to-Order (BTO) поставляются с четырьмя установленными на заводе дисками данных и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной в разделе RAID10 емкостью 150 ГБ на четырех дисках. | |
| Система хранения данных HPE StoreEasy 1460 SATA емкостью 8 ТБ | |
| ПРИМЕЧАНИЕ: (4 x 2 ТБ SATA 6G Midline 7.2K LFF HDD с микропрограммой с цифровой подписью предварительно установлены в передние слоты). | |
| Система хранения данных HPE StoreEasy 1460 SATA емкостью 16 ТБ | Q2R93A |
| ПРИМЕЧАНИЕ. (4 x 4 ТБ SATA 6G Midline 7.2K LFF 512e с микропрограммой с цифровой подписью предварительно установлены в передние слоты). | |
| Система хранения данных HPE StoreEasy 1460 SATA емкостью 32 ТБ | |
| ПРИМЕЧАНИЕ. (4 x 8 ТБ SATA 6G Midline 7,2 тыс. об/мин LFF 512e с гелиевой цифровой подписью встроенного ПО предварительно установлены в передние слоты). ПРИМЕЧАНИЕ. Названия моделей основаны на исходной емкости хранилища, а не на доступном пользователю хранилище. ПРИМЕЧАНИЕ. Все опции, описанные в шагах 2–8 моделей сборки на заказ, поставляются отдельно и не интегрируются на заводе. | |
| Шаг 2. Выберите дополнительный контроллер внешнего хранилища для подключения к внешним корпусам хранения. | |
| Контроллеры HPE Smart Array SAS | |
| Подключаемый контроллер HPE Smart Array E208e-p SR Gen10 (8 внешних линий/без кэша) 12G SAS PCIe | |
| Подключаемый контроллер HPE Smart Array P408e-p SR Gen10 (8 внешних каналов/4 ГБ кэш-памяти) 12G SAS PCIe | |
| HPE Smart Array SR Secure Encryption (шифрование данных в состоянии покоя/право на сервер) E-LTU | Q2F26AAE |
| Шаг 3: Выберите дополнительный второй сетевой адаптер | |
| Сетевые адаптеры PCIe | |
| 2-портовый адаптер HPE StoreEasy 1GbE 332T | Q2P90A |
| Адаптер HPE Ethernet 1 Гбит/с с 4 портами 331T | |
| 2-портовый адаптер HPE StoreEasy 10GbE 530T | Q2P91A |
| 2-портовый адаптер HPE StoreEasy 10GbE 530SFP+ | Q2P92A |
| Сетевые адаптеры FlexLOM | |
| Адаптер HPE Ethernet 1 Гбит/с, 4 порта 366FLR | |
| 2-портовый адаптер HPE Ethernet 10 Гбит/с 562FLR-SFP+ | |
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 535FLR-T | 817721-Б21 |
| ПРИМЕЧАНИЕ. Адаптеры FlexibleLOM обеспечивают гибкость в удовлетворении потребностей в сети сейчас и адаптируются к любым будущим требованиям без использования стандартного слота PCIe. Эти варианты можно обновлять на месте, они легко интегрируются с архитектурой и форм-фактором системы HPE StoreEasy. К HPE StoreEasy 1460 можно добавить только один FlexibleLOM. | |
| Шаг 4. Выберите дополнительный комплект Riser Kit, чтобы добавить слот PCIe 3. | |
| Комплект низкопрофильной переходной платы HPE DL360 Gen10 | |
| ПРИМЕЧАНИЕ. Комплект Riser также требует установки процессора Intel® Xeon-Bronze 3104. Riser Kit увеличивает количество доступных слотов PCIe до 3. | |
| Шаг 5: Выберите дополнительный второй процессор | |
| Комплект процессоров HPE DL360 Gen10 Intel Xeon-Bronze 3104 (1,7 ГГц, 6 ядер, 85 Вт) | |
| Шаг 6. Выберите дополнительный комплект памяти | |
| Комплект смарт-памяти HPE 16 ГБ (1x16 ГБ) Dual Rank x8 DDR4-2666 CAS-19-19-19 зарегистрированный Smart | |
| ПРИМЕЧАНИЕ. На каждый процессор приходится 12 слотов DIMM, всего максимум 24 слота DIMM. Все модели HPE StoreEasy 1460 поставляются с одним процессором и одним стандартным модулем DIMM емкостью 8 ГБ. ПРИМЕЧАНИЕ. В двухпроцессорных системах HPE StoreEasy 1460 на каждом процессоре должно быть установлено одинаковое количество и тип модулей памяти DIMM. | |
| Шаг 7: Выберите дополнительный 2-й источник питания | |
| Блок питания HPE Flex Slot Platinum мощностью 500 Вт с возможностью горячей замены и низким содержанием галогенов | 865408-Б21 |
| Шаг 8. Выберите дополнительный носитель для восстановления системы | |
| Комплект носителей с программным обеспечением для восстановления HPE StoreEasy XX60 | |
