Q2P77A Обзор

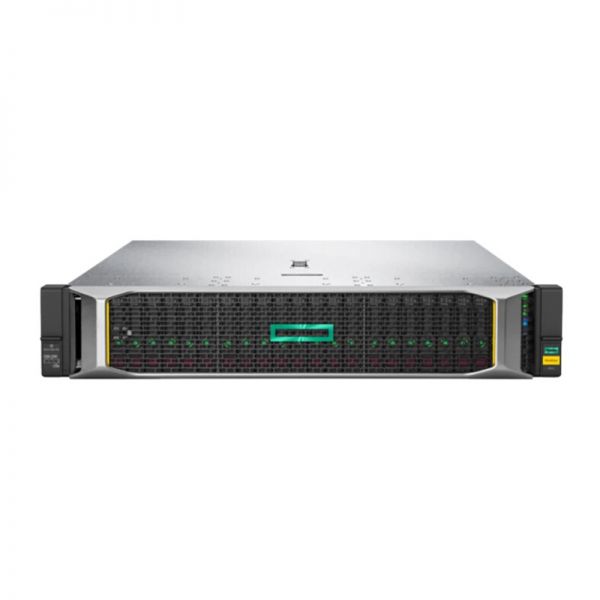

Q2P77A — это система хранения HPE StoreEasy 1860. Продукты HPE StoreEasy 1860 Storage обеспечивают производительность, расширяемость и гибкость корпоративного класса. Четырех- или шестиядерный процессор (в зависимости от выбранной модели), до 28 внутренних дисков данных малого форм-фактора для повышения производительности и готовность к внешнему расширению расширяют возможности этого общего хранилища высотой 2U для малых, средних и крупных ИТ-сред. Модели HPE StoreEasy 1860 поставляются с предустановленной ОС Windows Storage Server 2016 Standard Edition на двух твердотельных дисках M.2. HPE StoreEasy 1860 создан на базе сервера ProLiant DL380 Gen10 и включает комплект направляющих.
Быстрая спецификация
В Таблице 1 приведены краткие характеристики хранилищ HPE StoreEasy 1860.
| Модель | Хранилища HPE StoreEasy 1860 |
| Процессор | 1 x Intel® Xeon-Silver 4112 (2,6 ГГц/4 ядра/85 Вт) или Intel® Xeon-Bronze 3104 (1,7 ГГц/6 ядер/85 Вт); 2-й процессор опционально ПРИМЕЧАНИЕ. Процессор Xeon-Silver 4112 доступен только в модели HPE StoreEasy 1860 Performance Storage (номер SKU Q2P76A ). |
| Память | 16 ГБ (1 двухранговая память HPE 16 ГБ x8 DDR4-2666 CAS-19-19-19, зарегистрированная смарт-память) |
| Контроллер хранилища | Модульный контроллер HPE Smart Array P816i-a SR Gen10 (16 внутренних каналов/кэш-память 4 ГБ/SmartCache) 12G SAS для дисков с данными HPE Smart Array S100i SR Gen10 SW RAID только для дисков ОС |
| Поддержка внутреннего диска | 24 отсека для накопителей малого форм-фактора (2,5 дюйма) с возможностью горячей замены спереди, опциональный отсек для накопителей 4 малого форм-фактора с возможностью горячей замены на задней панели корпуса |
| Сетевой порт(ы) | 4 порта 1GbE; дополнительный адаптер FlexLOM или сетевые карты PCIe |
| Слоты расширения | 3x PCIe; дополнительный переходник на 3 слота |
| Измерение | 8,73 х 44,54 х 67,94 см 3,44 х 17,54 х 26,75 дюйма |
Информация о конфигурации
В Таблице 2 показано, как настроить хранилище HPE StoreEasy 1860.
| Шаг 1. Выберите модель HPE StoreEasy 1860 | ||||
| модели БТО | ||||
| Предварительно сконфигурированные модели HPE StoreEasy 1860 Build-to-Order (BTO) поставляются с предустановленными на заводе дисками данных и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных накопителях малого форм-фактора (SSD) в форм-факторе M. .2 в задний слот PCIe. | ||||
| Хранилище HPE StoreEasy 1860 SAS емкостью 9,6 ТБ | ||||
| ПРИМЕЧАНИЕ. (8 x 1,2 ТБ SAS 12G Enterprise 10K SFF с цифровой подписью встроенного ПО предварительно установлены в передние слоты, 16 открытых слотов SFF). | ||||
| Хранилище HPE StoreEasy 1860 SAS емкостью 14,4 ТБ | ||||
| ПРИМЕЧАНИЕ. (8 x 1,8 ТБ SAS 12G Enterprise 10K SFF 512e с микропрограммным обеспечением с цифровой подписью предварительно установлены в передние слоты, 16 открытых слотов SFF). ПРИМЕЧАНИЕ. Названия моделей основаны на исходной емкости хранилища, а не на доступном пользователю хранилище. ПРИМЕЧАНИЕ. При добавлении дисков в любой из 16 открытых слотов SFF для указанных выше моделей Hewlett Packard Enterprise рекомендует использовать все внутренние диски с данными одного типа и емкости. ПРИМЕЧАНИЕ. Все параметры шагов с 2 по 9 раздела «Конфигурация на заказ» доступны для предварительно настроенных моделей BTO. Заказанные опции поставляются отдельно и не интегрируются на заводе. | ||||
| CTO модели | ||||
| Модели HPE StoreEasy 1860 с возможностью настройки по заказу (CTO) поставляются с установленными на заводе дисками данных и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных накопителях малого форм-фактора (SSD) в форм-факторе M. 2 в задний слот PCIe. Модели HPE StoreEasy 1860 CTO могут поставляться только с дисками ОС и без установленных на заводе дисков данных. Если нужны диски с данными, выберите диски/комплекты дисков ниже для заводской интеграции. | ||||
| Высокопроизводительное хранилище HPE StoreEasy 1860 | ||||
| Система хранения данных HPE StoreEasy 1860 | Q2P77A | |||
| ПРИМЕЧАНИЕ. Hewlett Packard Enterprise рекомендует, чтобы внутренние диски данных для моделей CTO были одного типа и емкости. | ||||
| Шаг 2. Выберите требуемые внутренние накопители | ||||
| Параметры привода | ||||
| Требуемое минимальное количество внутренних дисков | 0 | |||
| Максимальное разрешенное количество внутренних дисков | 28 (с опциональной корзиной для дисковода в задней части шасси) | |||
| Комплекты дисков HPE StoreEasy 1860 LFF | ||||
| Комплект из 4 жестких дисков HPE Smart Carrier SAS SFF емкостью 4,8 ТБ емкостью 4,8 ТБ | ||||
| ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1,2 ТБ SAS 12G Enterprise 10K SFF (2,5 дюйма) SC с цифровой подписью микропрограммного обеспечения, сроком на 3 года (артикул № 872479-B21 ). | ||||
| Комплект из 4 жестких дисков HPE Smart Carrier SAS SFF емкостью 7,2 ТБ емкостью 7,2 ТБ | ||||
| ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1,8 ТБ 12 Гбит/с SAS 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) SC 512e Helium с микропрограммным обеспечением и цифровой подписью сроком на 1 год (артикул № 872481-B21 ). | ||||
| Варианты твердотельных накопителей HPE (следующие параметры применимы к внутренним накопителям) | ||||
| Комплект SmartCache | ||||
| Комплект смарт-кэш-памяти HPE Smart Carrier 1,6 ТБ малого форм-фактора | ||||
| ПРИМЕЧАНИЕ. Комплект Smart Cache содержит 2 твердотельных накопителя HPE 800 ГБ SAS 12 Гбит/с для смешанного использования малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, сроком действия 3 года, с цифровой подписью (SKU# 872376-B21) для использования с функцией SmartCache, включенной в HPE Smart Array P816i-a SR. Контроллер хранения Gen10, который обеспечивает уровень данных Flash Acceleration для HPE StoreEasy 1860. | ||||
| SSD | ||||
| Твердотельный накопитель HPE 800 ГБ SAS для интенсивной записи малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE SAS емкостью 800 ГБ для смешанного использования малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 960 ГБ SAS Read Intensive SFF (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 1,6 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 1,92 Тбайт SAS для интенсивного чтения малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 3,2 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 3,84 ТБ SAS для интенсивного чтения малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| Твердотельный накопитель HPE 6,4 ТБ SAS для смешанных применений малого форм-фактора (2,5 дюйма) SC с микропрограммным обеспечением, подписанным цифровой подписью, сроком на 3 года | ||||
| ПРИМЕЧАНИЕ. Рекомендуемое количество твердотельных накопителей для HPE StoreEasy 1860 — 8. Компания HPE рекомендует использовать твердотельные накопители SAS, поскольку HPE StoreEasy 1860 включает расширитель SAS. | ||||
| жесткие диски | ||||
| Жесткий диск HPE 1,2 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью | 872479-Б21 | |||
| Жесткий диск HPE 1,8 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью | 872481-Б21 | |||
| Жесткий диск HPE 2,4 ТБ SAS 12G SFF (2,5 дюйма) SC, 3 года, Wty 512e, микропрограмма с цифровой подписью | 881457-Б21 | |||
| ПРИМЕЧАНИЕ. Другие жесткие диски SFF SC совместимы с HPE StoreEasy 1860. Этот список не является исчерпывающим. | ||||
| Шаг 3. Выберите опциональную корзину для дисков среднего размера 4LFF | ||||
| Корзина для заднего диска HPE StoreEasy 1860 4SFF | Q2P94A | |||
| ПРИМЕЧАНИЕ. Количество слотов для дисков малого форм-фактора (2,5 дюйма) увеличено с 24 до 28. ПРИМЕЧАНИЕ. Если выбрана задняя корзина для жестких дисков HPE StoreEasy 1860, дополнительный комплект Riser (артикул 870548-B21 ) выбрать нельзя, а максимальное количество слотов PCIe равно 2. | ||||
| Шаг 4. Выберите дополнительный контроллер внешнего хранилища для подключения к внешним корпусам хранения. | ||||
| Контроллеры HPE Smart Array SAS | ||||
| Подключаемый контроллер HPE Smart Array E208e-p SR Gen10 (8 внешних линий/без кэша) 12G SAS PCIe | ||||
| Подключаемый контроллер HPE Smart Array P408e-p SR Gen10 (8 внешних каналов/4 ГБ кэш-памяти) 12G SAS PCIe | ||||
| HPE Smart Array SR Secure Encryption (шифрование данных в состоянии покоя/право на сервер) E-LTU | Q2F26AAE | |||
| Дисковые полки D3X10 или D6020 Модели HPE StoreEasy 1860 поддерживают семейства дисковых корпусов D3X10 или D6020. Контроллер Smart Array с внешними портами необходимо добавить в HPE StoreEasy 1860, чтобы добавить внешние дисковые полки. | ||||
| Шаг 5: Выберите дополнительный второй сетевой адаптер | ||||
| Сетевые адаптеры PCIe | ||||
| 2-портовый адаптер HPE StoreEasy 1GbE 332T | Q2P90A | |||
| 2-портовый адаптер HPE StoreEasy 10GbE 530T | Q2P91A | |||
| 2-портовый адаптер HPE StoreEasy 10GbE 530SFP+ | Q2P92A | |||
| Сетевые адаптеры FlexLOM | ||||
| Адаптер HPE Ethernet 1 Гбит/с, 4 порта 366FLR | ||||
| 2-портовый адаптер HPE Ethernet 10 Гбит/с 562FLR-SFP+ | ||||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 535FLR-T | 817721-Б21 | |||
| ПРИМЕЧАНИЕ. Адаптеры FlexibleLOM обеспечивают гибкость для удовлетворения потребностей в сети сейчас и адаптируются к любым будущим требованиям без использования стандартного слота PCIe. Эти варианты можно обновлять на месте, они легко интегрируются с архитектурой и форм-фактором системы HPE StoreEasy. В HPE StoreEasy 1860 можно добавить только один модуль FlexibleLOM. | ||||
| Шаг 6: Выберите дополнительный комплект Riser Kit | ||||
| Комплект переходной платы HPE DL Gen10 x8/x16/x8 | ||||
| ПРИМЕЧАНИЕ. Для Riser Kit также требуется установленный комплект HPE StoreEasy 1860 Xeon-Silver 4112 или Xeon-Bronze 3104 Performance Kit. Riser Kit увеличивает количество доступных слотов PCIe до 4. ПРИМЕЧАНИЕ. Если выбран Riser Kit, дополнительный отсек для жестких дисков HPE StoreEasy 1860 Rear HDD (SKU# Q2P94A) выбрать нельзя. | ||||
| Шаг 7. Выберите дополнительный комплект производительности | ||||
| Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 4112 | Q2P88A | |||
| ПРИМЕЧАНИЕ. Вышеупомянутый комплект для повышения производительности можно заказать только с моделью HPE StoreEasy 1860 Performance (номер SKU Q2P76A ). В комплект входит один процессор Xeon-Silver 4122 и один двухранговый x8 DDR4-2666 CAS-19-19-19 RDIMM емкостью 16 ГБ. | ||||
| Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 3104 | Q2P89A | |||
| ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать со всеми моделями HPE StoreEasy 1860, кроме модели HPE StoreEasy 1860 Performance. В комплект входит один процессор Xeon-Bronze 3104 и один двухранговый x8 DDR4-2666 CAS-19-19-19 RDIMM емкостью 16 ГБ. | ||||
| Шаг 8. Выберите дополнительный комплект памяти | ||||
| Комплект смарт-памяти HPE 16 ГБ (1x16 ГБ) Dual Rank x8 DDR4-2666 CAS-19-19-19 зарегистрированный Smart | ||||
| ПРИМЕЧАНИЕ. На каждый процессор приходится 12 слотов DIMM, всего максимум 24 слота DIMM. Все модели HPE StoreEasy 1860 поставляются с одним процессором и одним стандартным модулем DIMM емкостью 16 ГБ. | ||||
| Шаг 9. Выберите дополнительный вариант восстановления системы. | ||||
| Комплект носителей с программным обеспечением для восстановления HPE StoreEasy XX60 | ||||
