Q0F50A Обзор

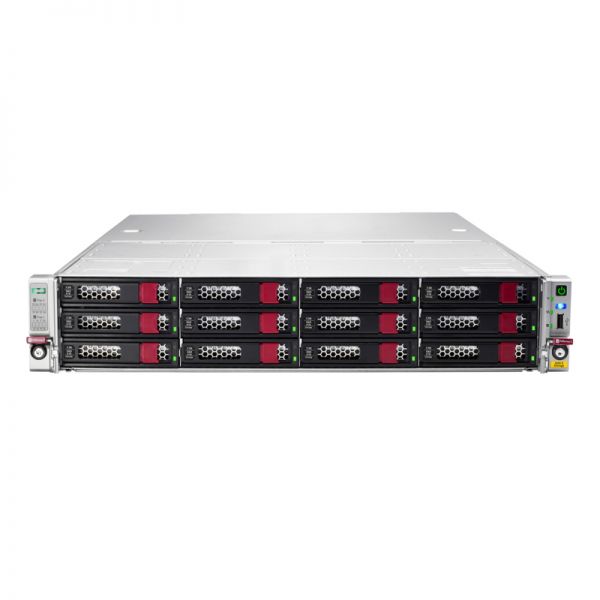

Q0F50A — это система хранения данных HPE StoreEasy 1650 Expanded WSS2016. Продукты HPE StoreEasy 1650 Expanded Storage обеспечивают революционную плотность хранения данных, более чем в два раза превышающую емкость хранилища по сравнению с конкурентами для решения задач хранения больших объемов файлов в форм-факторе 2U. Восьми- или шестиядерный процессор (в зависимости от выбранной модели), внутренняя емкость хранилища данных до 280 ТБ и возможность внешнего расширения расширяют возможности этого сверхплотного решения для хранения данных высотой 2U для небольших, средних или крупных ИТ-сред. Модели StoreEasy 1650 Expanded поставляются с Windows Storage Server 2016, предварительно установленной на двух твердотельных дисках M.2 во внутреннем слоте PCIe. StoreEasy 1650 Expanded Storage создан на базе сервера Apollo 4200 Gen9 и включает в себя комплект направляющих и кронштейн для укладки кабелей.
Быстрая спецификация
В таблице 1 показана краткая спецификация.
| Модель | Q0F50A |
| Процессор | Процессор Intel® Xeon® E5-2609v4 (1,7 ГГц/8 ядер/20 МБ/85 Вт) |
| Память | |
| Тип | Зарегистрировано DDR4 (RDIMM) |
| Максимум | 24 ТБ |
| Стандарт | 16 ГБ (2 x 8 ГБ) |
| Разъемы DIMM | 16 |
| Сетевой контроллер | |
| порты сетевой карты | 2 |
| Контроллер | Адаптер HPE 361i Ethernet 1 Гбит/с, 2 порта, а также дополнительный HPE Flexible LOM для 10GbE, 10Gb или 40Gb Infiniband |
| Размеры | Диски LFF: 3,44 x 17,63 x 32 дюйма (8,75 x 44,8 x 81,28 см) |
Информация о конфигурации
В Таблице 2 показано, как настроить систему хранения HPE StoreEasy 1650.
| Шаг 1. Выберите базовую модель | ||
| модели БТО | ||
| StoreEasy 1650 Expanded поставляется с двумя твердотельными дисками в комплекте M.2 Enablement Kit в разъеме PCIe, настроенном на заводе как RAID 1 с предустановленной ОС WSS2016 (в зависимости от выбранной модели). StoreEasy 1650 Expanded может поставляться только с дисками ОС и без дисков с данными. Если нужны диски данных, выберите диски для заводской интеграции. | ||
| StoreEasy 1650 Расширенное хранилище WSS2016 | Q0F50A | |
| ПРИМЕЧАНИЕ. В эту модель не входят предварительно настроенные диски с данными. Диски данных могут быть добавлены для заводской интеграции. | ||
| Шаг 2. Выберите необходимое внутреннее хранилище и дополнительные внешние накопители. | ||
| Параметры диска | ||
| Требуемое минимальное количество внутренних дисков | 0 | |
| Максимальное разрешенное количество внутренних дисков | 28 | |
| Комплекты накопителей StoreEasy 1650 Expanded LFF | ||
| HPE StoreEasy 16 ТБ SAS LFF (3,5 дюйма), низкопрофильный комплект из 4 жестких дисков | N9Y43A | |
| ПРИМЕЧАНИЕ. В комплект входят 4 низкопрофильных жестких диска HPE 4 ТБ 12 Гбит/с SAS 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) с гарантией 1 год (номер SKU 833928-B21). | ||
| HPE StoreEasy 32 ТБ SAS LFF (3,5 дюйма), низкопрофильный комплект из 4 жестких дисков | ||
| ПРИМЕЧАНИЕ. В комплект входят 4 низкопрофильных жестких диска HPE 8 ТБ 12 Гбит/с SAS 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) с гарантией 1 год (артикул № 834031-B21). | ||
| Низкопрофильный жесткий диск HPE StoreEasy 32 ТБ SATA большого форм-фактора (3,5 дюйма) из 4 комплектов | ||
| ПРИМЕЧАНИЕ. В комплект входят 4 низкопрофильных жестких диска HPE 8 ТБ 6 Гбит/с SATA 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) с гарантией 1 год (артикул № 834028-B21). | ||
| Низкопрофильный жесткий диск HPE StoreEasy 40 ТБ SAS большого форм-фактора (3,5 дюйма) из 4 комплектов | Q0F61A | |
| ПРИМЕЧАНИЕ. В комплект входят 4 низкопрофильных жестких диска HPE 10 ТБ 12 Гбит/с SAS 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) с гарантией 1 год (артикул № 857646-B21). | ||
| HPE StoreEasy 40 ТБ SATA LFF (3,5 дюйма), низкопрофильный комплект из 4 жестких дисков | Q0F62A | |
| ПРИМЕЧАНИЕ. В комплект входят 4 низкопрофильных жестких диска HPE 10 ТБ 6 Гбит/с SATA 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) с гарантией 1 год (артикул № 857650-B21). | ||
| HPE StoreEasy 48 ТБ SATA LFF (3,5 дюйма), низкопрофильный носитель, комплект из 4 жестких дисков | Q2S06A | |
| ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 12 ТБ 6G SATA 7,2 тыс. об/мин большого форм-фактора (3,5 дюйма) LP Helium 512e с цифровой подписью и микропрограммой с цифровой подписью сроком на 1 год (артикул № 881787-B21). | ||
| Дисковые полки D3000 или D6000 StoreEasy 1650 Expanded поддерживает все дисковые полки HPE D3000, D6000 и D6020 для увеличения емкости. Smart Array с внешними портами необходимо добавить в StoreEasy 1650 Expanded, чтобы добавить внешние дисковые полки. | ||
| Шаг 3: Выберите дополнительный внешний контроллер хранилища | ||
| Контроллеры SAS Контроллеры HPE Smart Array | ||
| Контроллер HPE Smart Array P441/4GB FBWC 12Gb, 2 порта, Ext SAS | ||
| Адаптеры главной шины HPE Smart | ||
| Адаптер главной шины HPE H241 12 Гбит/с с 2 портами Ext Smart | ||
| Шаг 4: Выберите дополнительный второй сетевой адаптер | ||
| ПРИМЕЧАНИЕ. Двухпортовый сетевой адаптер HPE 361i 1GbEthernet входит в комплект всех моделей StoreEasy 1650 Expanded. Рекомендуемым вариантом для дополнительного сетевого подключения является 2-портовый адаптер HPE Ethernet 10 Гбит/с 560SFP+ — артикул № 665249-B21 . | ||
| 1-гигабитные Ethernet-адаптеры На базе чипсета Broadcom с функциями RSS, VMQ, VMWNQ, VMDq, MSI-X, EEE | ||
| Адаптер HPE Ethernet 1 Гбит/с с 4 портами 331T | ||
| Адаптер HPE Ethernet 1 Гбит/с с 2 портами 332T | ||
| Адаптеры 10/25 Gigabit Ethernet | ||
| ПРИМЕЧАНИЕ. Для каждого адаптера требуется не менее двух гигабайт (2 ГБ) системной памяти. | ||
| На базе набора микросхем Intel с функциями RSS, VMQ, VMWNQ, VMDq, MSI-X, EEE | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 560SFP+ | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 561T | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 562SFP+ | ||
| На базе набора микросхем QLogic с функциями RSS, VMQ, VMWNQ, VMDq, MSI-X | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 530SFP | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 530T | ||
| На базе набора микросхем Mellanox с функциями RDMA, RSS, VMQ, VMWNQ, MSI-X, EEE | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 546SFP+ | ||
| Адаптер HPE Ethernet 10/25 Гбит/с с 2 портами 640SFP28 | ||
| Адаптеры FlexibleLOM ПРИМЕЧАНИЕ. Адаптеры FlexibleLOM обеспечивают гибкость в удовлетворении потребностей в сети сейчас и адаптируются к любым будущим требованиям без использования стандартного слота PCIe. Эти опции можно обновлять на месте, они легко интегрируются с архитектурой и форм-фактором системы StoreEasy. В StoreEasy 1650 Expanded можно добавить только один FlexibleLOM. | ||
| На базе чипсета Emulex с функциями RDMA, RSS, VMQ, VMWNQ, MSI-X | ||
| Адаптер HPE FlexFabric 10 Гбит/с с 2 портами 556FLR-SFP+ | ||
| На базе набора микросхем Intel с функциями RSS, VMQ, VMWNQ, VMDq, MSI-X, EEE | ||
| 2-портовый адаптер HPE Ethernet 10 Гбит/с 561FLR-T | ||
| Адаптер HPE Ethernet 10 Гбит/с с 2 портами 560FLR-SFP+ | ||
| Адаптер HPE Ethernet 1 Гбит/с, 4 порта 366FLR | ||
| 2-портовый адаптер HPE Ethernet 10 Гбит/с 562FLR-SFP+ | ||
| На базе набора микросхем Mellanox с функциями RDMA, RSS, VMQ, VMWNQ, MSI-X | ||
| 2-портовый адаптер HPE Ethernet 10 Гбит/с 546FLR-SFP+ | ||
| Адаптер HPE Ethernet 10/25 Гбит/с с 2 портами 640FLR-SFP28 | ||
| На базе набора микросхем QLogic с функциями RSS, VMQ, VMWNQ, VMDq, MSI-X | ||
| 2-портовый адаптер HPE FlexFabric 533FLR-T 10 Гбит/с | ||
| 2-портовый адаптер HPE FlexFabric 534FLR-SFP+ 10 Гбит/с | ||
| Адаптер HPE FlexFabric 10 Гбит/с с 4 портами 536FLR-T | ||
| Адаптеры Infiniband ПРИМЕЧАНИЕ. Кабель прямого подключения (DAC) для медных сред или оптоволоконные приемопередатчики и кабели для оптоволоконных сред необходимо приобретать отдельно. | ||
| Адаптер HPE InfiniBand FDR/Ethernet 10/40 Гбит/с, 2 порта, 544+QSFP | ||
| Адаптер HPE InfiniBand FDR/Ethernet 10 Гбит/с 40 Гбит/с, 2 порта, 544+FLR-QSFP | ||
| Адаптер HPE InfiniBand QDR/Ethernet 10 Гбит/с, 2 порта, 544+FLR-QSFP | ||
| 1-портовый OP101 QSFP28 x16 PCIe Gen3 HPE 100 Гбит/с с адаптером архитектуры Intel Omni-Path | ||
| Шаг 5. Выберите дополнительный второй процессор (только модель StoreEasy 1650 Expanded WSS2016 Storage) | ||
| Обновление процессора HPE StoreEasy 1650 Expanded E5-2609v4 | Q0F70A | |
| ПРИМЕЧАНИЕ. Q0F70A по умолчанию не интегрирован на заводе в Q0F50A . | ||
| Шаг 6. Выберите дополнительный комплект памяти | ||
| ПРИМЕЧАНИЕ. Добавьте память того же типа к продукту, который входит в стандартную комплектацию продукта. | ||
| Зарегистрированные модули DIMM (RDIMM) для серии E5-2600v4 | ||
| Зарегистрированный комплект памяти HPE 8 Гбайт (1 x 8 Гбайт) x8 DDR4-2400 CAS-17-17-17 | 805347-B21 | |
| Зарегистрированный комплект памяти HPE 16 Гбайт (1 x 16 Гбайт) x4 DDR4-2400 CAS-17-17-17 | 805349-Б21 | |
| ПРИМЕЧАНИЕ. Указанный выше комплект памяти необходимо заказывать только с моделью StoreEasy 1650 Expanded WSS2016 CTO. | ||
| Зарегистрированные модули DIMM (RDIMM) для серии E5-2600v3 | ||
| Комплект регистровой памяти HPE 8 Гбайт (1 x 8 Гбайт) x4 DDR4-2133 CAS-15-15-15 | ||
| Зарегистрированный комплект памяти HPE 16 Гбайт (1 x 16 Гбайт) x4 DDR4-2133 CAS-15-15-15 | 726719-B21 | |
| ПРИМЕЧАНИЕ. Указанный выше комплект памяти необходимо заказывать только для моделей StoreEasy 1650 Expanded. | ||
| Шаг 7: Выберите дополнительный параметр безопасности | ||
| Комплект HPE Trusted Platform Module 2.0 | ||
| Доверенный платформенный модуль HPE | ||
| Шаг 8. Выберите дополнительный параметр восстановления системы. | ||
| Комплект программного обеспечения для восстановления HPE StoreEasy XX50 WSS2016 | Q0F58A | |
