VWIC3-2MFT-T1/E1 Обзор
Интерфейсная карта Cisco третьего поколения Voice & WAN T1/E1 поддерживает приложения для передачи голоса и данных на платформе Cisco ISR 2 серии 1900/2900/3900. Этот модуль интегрируется с 2 интерфейсами T1/E1, один порт можно настроить для неструктурированного E1 (G.703), а другой — для структурированного E1 с фреймами для поддержки голосового и WAN-подключения через один интерфейсный модуль.
Краткие характеристики

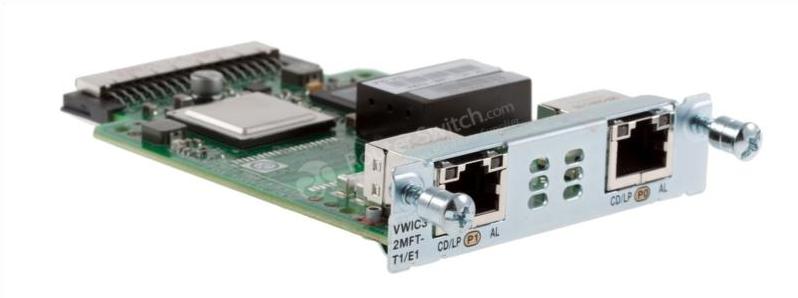

На рис. 1 показан внешний вид VWIC3-2MFT-T1/E1 .
Таблица 1. Поддержка платформы Cisco MFT VWIC3 и минимальная версия программного обеспечения Cisco IOS .
| номер части | VWIC3-2MFT-T1/E1 |
| Слоты EHWIC шасси Cisco 1900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
| Слоты EHWIC корпуса Cisco 2900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
| Слоты EHWIC корпуса Cisco 3900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
* VWIC3-4MFT-T1/E1 поддерживается на маршрутизаторах Cisco серий 2911, 2921, 2951 и Cisco 3900.
Табл. 2. Сравнение функций плат Cisco MFT VWIC3 .
| номер части | VWIC3-2MFT-T1/E1 |
| Количество портов | 2 |
| Поддержка Т1 | Да |
| Поддержка Е1 | Да |
| Поддержка неструктурированного E1 (G.703) | Нет |
| Поддержка данных в режиме WIC | Да |
| Голосовая поддержка VIC* | Да |
| Мультиплексирование с отбрасыванием и вставкой | Да |
Табл. 3. Сравнение конфигураций плат Cisco MFT VWIC3 .
| Описание конфигурации | 2-портовые карты VWIC3-2MFT-T1/E1, |
| Только данные | |
| Последовательные данные (группа каналов*) | всего 2 |
| Только голос | |
| Голосовой CAS (группа ds0**) | Всего 48 (Т1) |
| Голос, видео и данные | |
| PRI (при-группа***) | всего 2 |
| Вставить и вставить (tdm-group****) | Всего 48 (Т1) |
* Группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с кадрами HDLC для подключения IP-трафика данных. Это используется для последовательных соединений WAN HDLC, Frame Relay и MLPPP.
** Группа Ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием сигнализации, связанной с каналом (CAS), такой как E&M, FXS или FXO. Это используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.
*** Группа PRI относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Обычно это используется для голосовых и видеосоединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой, видеовызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.
**** Группа TDM относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто выполняет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос, видео и данные) прозрачен для маршрутизатора.
