VWIC3-1MFT-T1/E1 Cisco Voice/WAN Card
Похожие модели
Путь от задачи до результата
За 4 шага
VWIC3-1MFT-T1/E1 Обзор
Карты Cisco MFT VWIC3 можно вставлять в слот EHWIC на поддерживаемых маршрутизаторах с интегрированными сервисами Cisco 1921, 1941, 1941W, 2901, 2911, 2921, 2951, 3925, 3945, 3925E и 3945E. Платы T1/E1 MFT VWIC3 поддерживают как T1, так и E1, обеспечивая дополнительную гибкость в настройке Cisco MFT VWIC3 для поддержки T1, дробного T1, E1 и дробного E1 как для голосовых приложений, так и для приложений WAN. Все модули MFT VWIC3 включают в себя возможность мультиплексирования по принципу «вставить и вставить», что позволяет отказаться от дорогостоящих внешних блоков обслуживания каналов/модулей обслуживания данных (CSU/DSU) сторонних производителей и мультиплексоров с вставкой и вводом.
Краткие характеристики

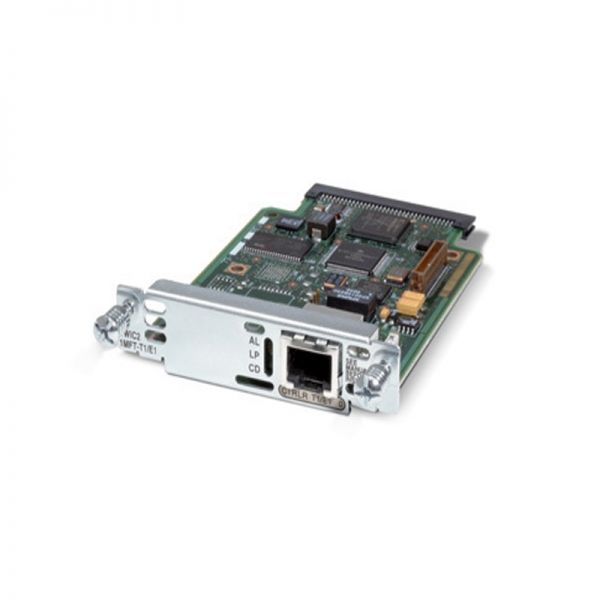

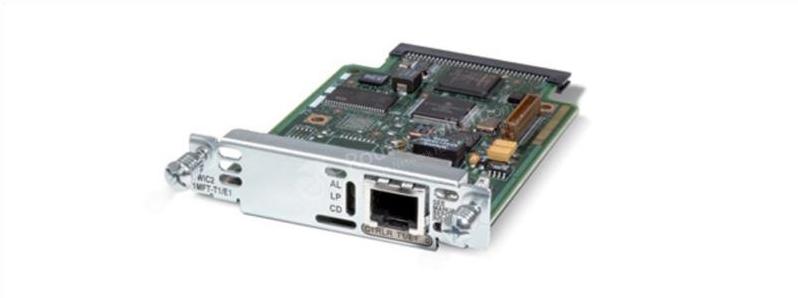

На рис. 1 показан внешний вид VWIC3-1MFT-T1/E1 .
Табл. 1. Поддержка платформы Cisco MFT VWIC3 и минимальные требования к версии программного обеспечения Cisco IOS.
| VWIC3-1MFT-T1/E1 | |
| Слоты EHWIC шасси Cisco 1900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
| Слоты EHWIC корпуса Cisco 2900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
| Слоты EHWIC корпуса Cisco 3900 | 15,0(1)М3, 15,1(1)Т1, 15,1(2)Т |
Табл. 2. Функция платы Cisco MFT VWIC3.
| номер части | Количество портов | Поддержка Т1 | Поддержка Е1 | Поддержка неструктурированного E1 (G.703) | Поддержка данных в режиме WIC | Голосовая поддержка VIC* | Мультиплексирование с отбрасыванием и вставкой |
| VWIC3-1MFT-T1/E1 | 1 | Да | Да | Нет | Да | Да | Да |
Табл. 3. Конфигурация платы Cisco MFT VWIC3.
| Описание конфигурации | 1-портовые карты VWIC3-1MFT-T1/E1, |
| Только данные | |
| Последовательные данные (группа каналов*) | всего 2 |
| Только голос | |
| Голосовой CAS (группа ds0**) | всего 24 (Т1) |
| Голос, видео и данные | |
| PRI (при-группа***) | 1 всего |
| Вставить и вставить (tdm-group****) | всего 24 (Т1) |
* Группа каналов относится к объединению одного или нескольких временных интервалов в одно последовательное соединение с кадрами HDLC для подключения IP-трафика данных. Это используется для последовательных соединений WAN HDLC, Frame Relay и MLPPP.
** Группа Ds0 относится к объединению одного или нескольких временных интервалов в одно голосовое соединение TDM с использованием сигнализации, связанной с каналом (CAS), такой как E&M, FXS или FXO. Это используется для соединений TDM PBX или PSTN и обычно развертывается только на T1.
*** Группа PRI относится к объединению двух или более временных интервалов в одно соединение TDM с использованием сигнализации ISDN. Обычно это используется для голосовых и видеосоединений TDM PBX или PSTN на T1 и E1, а также для соединений WAN для передачи данных на E1. Каждый вызов в PRI индивидуально указывается как голосовой, видеовызов или вызов данных с возможностью однонаправленного канала ISDN, доставляемой вместе с вызовом. Сигнализация осуществляется по D-каналу, который всегда является каналом 24 на T1 и каналом 31 на E1.
**** Группа TDM относится к перекрестному соединению одного или нескольких временных интервалов от одного интерфейса TDM к другому. Это используется для подготовки каналов от разных точек доступа к комбинированному восходящему каналу T1 или E1. Поскольку маршрутизатор просто выполняет перекрестное соединение, а не интерпретирует и не направляет трафик от входного интерфейса к выходному интерфейсу, тип трафика (голос, видео и данные) прозрачен для маршрутизатора.
