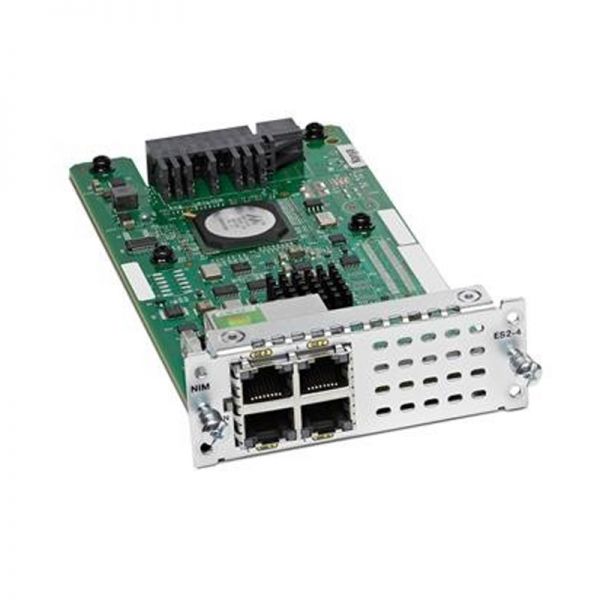

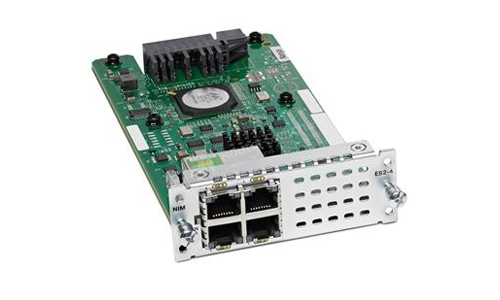

Cisco 4-Port Gigabit Ethernet Switch NIM NIM-ES2-4=

NIM-ES2-4= Спецификация

Фактор формы

Форм-фактор NIM одинарной ширины

Размеры (В х Ш х Г)

0,8 х 3,1 х 4,8 дюйма (2,1 х 7,9 х 12,2 см)

Масса

79 г (0,17 фунта)

Стандарты

протоколы IEEE

· Гигабитный Ethernet: IEEE 802.3 и 10BASE-T

· Гигабитный Ethernet: IEEE 802.3u, 100BASE-TX и 1000BASE-TX

· Протокол связующего дерева IEEE 802.1d

· IEEE 802.1p CoS для приоритизации трафика

· Виртуальная локальная сеть IEEE 802.1q

· Безопасность IEEE 802.1X

· Полный дуплекс IEEE 802.3x

· Стандарт IEEE 802.3af Power over Gigabit Ethernet

RFC

RFC 2284, Расширяемый протокол аутентификации PPP (EAP)

MIB

· RFC 1213

· ЕСЛИ МИБ

· RFC 2037 СУЩНОСТЬ MIB

· CISCO-CDP-MIB

· CISCO-IMAGE-MIB

· CISCO-FLASH-MIB

· СТАРЫЙ-CISCO-ШАССИ-MIB

· CISCO-VTP-MIB

· CISCO-HSRP-MIB

· СТАРЫЙ-CISCO-TS-MIB

· CISCO-ОБЪЕКТ-АКТИВ-MIB

· CISCO-ENTITY-FRU-CONTROL-MIB

· МОСТ MIB (RFC 1493)

· CISCO-VLAN-ЧЛЕНСТВО-MIB

· CISCO-VLAN-IFINDEX-ОТНОШЕНИЕ-MIB

· RMON1-MIB

· ПИМ-МИБ

· CISCO-STP-РАСШИРЕНИЯ-MIB

· MIB OSPF (RFC 1253)

· IPMROUTE-MIB

· CISCO-MEMORY-POOL-MIB

· ETHER-LIKE-MIB (RFC 1643)

· CISCO-ENTITY-FRU-CONTROL-MIB.my

· CISCO-RTTMON-MIB

· CISCO-ПРОЦЕСС-MIB

· CISCO-COPS-КЛИЕНТ-MIB

Управляемость

· Поддержка интерфейсов SNMP и Telnet обеспечивает всестороннее внутриполосное управление, а консоль управления CLI обеспечивает подробное внешнее управление.

· Встроенный программный агент RMON поддерживает четыре группы RMON (история, статистика, аварийные сигналы и события) для расширенного управления трафиком, мониторинга и анализа.

· Порт SPAN может зеркалировать трафик от одного или нескольких портов к другому порту для мониторинга всех восьми групп RMON с помощью зонда RMON или сетевого анализатора.

· Упрощенный протокол передачи файлов (TFTP) снижает стоимость администрирования обновлений программного обеспечения за счет загрузки из централизованного расположения.

· Два светодиода на порт обеспечивают удобную визуальную индикацию соединения порта и состояния PoE.

· Поддержка информации о сбоях позволяет коммутатору создавать файл сбоя для улучшения устранения неполадок.

· Возможности Show-interface предоставляют информацию о возможностях конфигурации любого интерфейса.

Разъемы и кабели

· Порты 10BASE-T: разъемы RJ-45, двухпарная неэкранированная витая пара (UTP) категории 3, 4 или 5.

· Порты 100BASE-TX: разъемы RJ-45; двухпарный кабель UTP категории 5

· Порты 1000BASE-TX: разъемы RJ-45; двухпарный кабель UTP категории 5e и категории 6

светодиодные индикаторы

· Светодиод состояния соединения: один светодиод на порт для индикации состояния соединения

· Индикатор PoE: один индикатор на систему портов для индикации состояния PoE.

Требования к питанию

Внутренний источник питания

Дополнительный системный блок питания PoE доступен для всех маршрутизаторов Cisco серии 4000.

Внутренний резервный источник питания

Только для маршрутизаторов Cisco 4431 и 4451.

Поддержка постоянного тока

· Вход питания постоянного тока доступен на маршрутизаторах Cisco 4351, 4431 и 4451.

· Опция PoE недоступна при входе питания постоянного тока

Поддержка программного обеспечения

Минимальная версия программного обеспечения Cisco IOS-XE 3.15 для маршрутизаторов Cisco серии 4000: базовая IP-лицензия универсального образа

Относящийся к окружающей среде

Рабочая Температура

от 32° до 104°F (от 0° до 40°C)

Рабочая влажность

от 10 до 90 процентов, без конденсации

Нерабочая температура

от -4° до 149°F (от -20° до 65°C)

Рабочая высота

15000 футов (4570 м)

Соответствие нормативным требованиям, безопасность и электромагнитная совместимость

При установке в маршрутизатор Cisco серии 4000 сетевой коммутатор Cisco Gigabit Ethernet LAN Switch NIM соответствует стандартам (соблюдение нормативных требований, безопасность и электромагнитная совместимость) самого маршрутизатора. Дополнительные сведения см. в технических описаниях маршрутизаторов Cisco серии 4000.
