WS-C4506-E Обзор
Шасси Cisco Catalyst 4506-E предлагает 6 слотов с вентилятором, 5 слотов для линейных карт и 1 слот для супервизора с поддержкой до 244 портов и мощностью POE до 1500 Вт на слот. Решение обеспечивает централизованную сетевую архитектуру для предприятий малого и среднего бизнеса за счет упрощения операций. Высокая интеллектуальная производительность обеспечивает неблокирующую коммутацию уровней 2–4 с безопасным и гибким обменом данными. Любые два коммутатора Cisco Catalyst серии 4500E с Supervisor Engine 7L-E/7-E/8-E могут быть объединены в VSS, что удваивает пропускную способность системы, повышает отказоустойчивость системы и обеспечивает высочайшую централизованную надежную производительность.
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C4506-E |
| Слот Supervisor Engine | Слот 1 |
| Слоты для линейных карт | 5 |
| Резервные источники питания | 2 |
| Объединительная плата | Полный дуплекс 48 Гбит/с на слот (240 Гбит/с) |
| Размеры (В х Ш х Г) | 44,13 х 43,97 х 31,70 см |
| Стойки (RU) | 10 руб. |
| Вес упаковки | 46 кг |
| Расход воздуха | Блок вентиляторов корпуса: справа налево Вентилятор блока питания: спереди назад |
информация о продукте

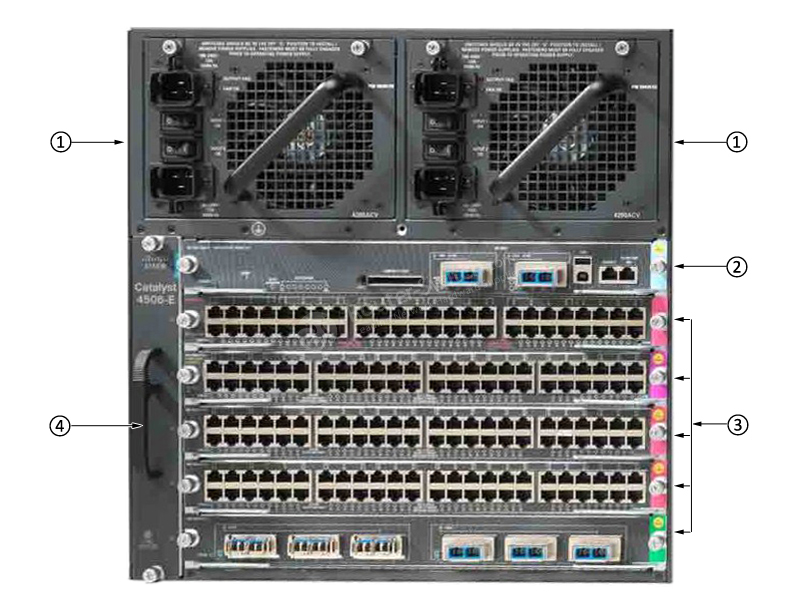

На рис. 1 показан вид спереди WS-C4506-E с установленными модулями, супервизорами и платами. Эти модули, Supervisor Engines и карты следует заказывать отдельно.
WS-C4506-E Front View" src="/upload/media/wysiwyg/Cisco-4500-Switches/WS-C4506-E/WS-C4506-E_Front_View.jpg" title="WS-C4506-E, вид спереди">
Примечание:
① Резервные источники питания ② Supervisor Engine (слот 1) ③ Коммутационные модули (слоты со 2 по 6) ④ Вентиляторный отсек в сборе
В Таблице 2 показаны функции коммутатора Cisco Catalyst 4506-E.
| Особенность | Описание |
| Шасси | Три горизонтальных слота. Слоты пронумерованы от 1 (сверху) до 6 (снизу). |
| Супервайзер двигателей | Поддерживает следующие механизмы управления: - Супервайзер Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервизор Двигатель 7-E |
| Модули | Поддерживает до 5 модулей Catalyst серии 4500. |
| Объединительная плата | Полный дуплекс 48 Гбит/с на слот (240 Гбит/с) |
| Лоток вентилятора | Шасси поддерживает одну кассету вентиляторов с возможностью «горячей» замены. |
| Источник питания | Поддерживает один или два источника питания. Для всех блоков питания переменного тока серии Catalyst 4500 требуется однофазный источник переменного тока. |
Аксессуары
В таблице 3 показаны рекомендуемые элементы для WS-C4506-E.
| Категория | Модель | Описание |
| Лицензия точки доступа | 1 лицензия AP Adder для контроллера беспроводной сети на базе IOS (электронная доставка) | |
| Главный супервайзер | WS-X45-SUP8-E | Catalyst 4500 серии E Supervisor 8-E |
| Супервизор Catalyst 4500 серии E, 848 Гбит/с | ||
| Catalyst 4500 E-Series Supervisor LE, 520 Гбит/с | ||
| Линейные карты 10/100/1000/MGig | Линейная карта Cisco 4500 WS-X4748-RJ45-E Catalyst 4500 серии E, 48 портов, 10/100/1000, неблокирующая | |
| Линейная карта Cisco 4500 WS-X4748-UPOE+E Catalyst 4500E 48-портовый UPOE 10/100/1000 (RJ45) | ||
| WS-X4748-RJ45V+E | Линейная карта Cisco 4500 WS-X4748-RJ45V+E Catalyst 4500E 48-портовый PoE 802.3at 10/100/1000 (RJ45) | |
| Карты оптоволоконных линий 1G | Catalyst 4500 серии E, 24 порта GE (SFP) | |
| Catalyst 4500 серии E, 48 портов GE (SFP) | ||
| Catalyst 4500 серии E, 12 портов GE (SFP) | ||
| Карты оптоволоконных линий 10G | Catalyst 4500 серии E, 6 портов 10GbE (X2) | |
| Catalyst 4500 серии E, 12 портов 10GbE (SFP+) | ||
| Источник питания | Блок питания переменного тока Catalyst 4500 1400 Вт (только данные) | |
| Блок питания C4500 1400 Вт постоянного тока с тремя входами SP — только данные | ||
| Лицензия на программное обеспечение супервизора | Лицензия на обновление Cisco Catalyst 4500E IP Base to Enterprise Services IOS |
Сравните с аналогичными товарами
В таблице 4 показано сравнение WS-C4503-E и WS-C4506-E.
| Модель | WS-C4503-E | WS-C4506-E |
| Слот Supervisor Engine | 1 | 1 |
| Слоты для линейных карт | 2 | 5 |
| Резервные источники питания | 2 | 2 |
| Супервайзер двигателей | - Супервайзер Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервизор Двигатель 7-E | - Супервизор Двигатель 8-E - Супервайзер Двигатель 7L-E - Супервайзер Двигатель 7-E |
| Объединительная плата | Полный дуплекс 48 Гбит/с на слот ( 96 Гбит/с ) | Полный дуплекс 48 Гбит/с на слот ( 240 Гбит/ с) |
