WS-C4500X-16SFP+ Обзор
WS-C4500X-16SFP+ — это коммутатор Cisco Catalyst серии 4500-X. Это фиксированный коммутатор агрегации, который обеспечивает лучшую в своем классе масштабируемость, упрощенную виртуализацию сети и интегрированные сетевые службы для сред с ограниченным пространством в кампусных сетях.
Краткие характеристики

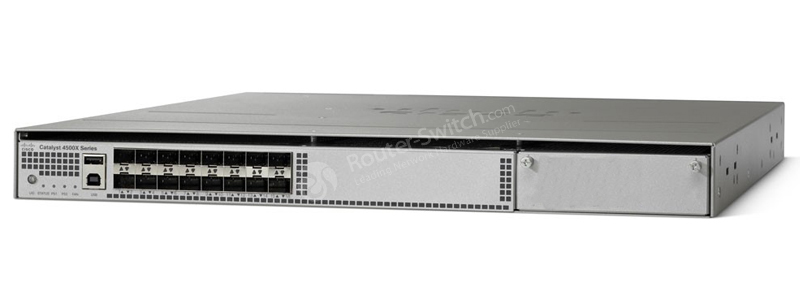

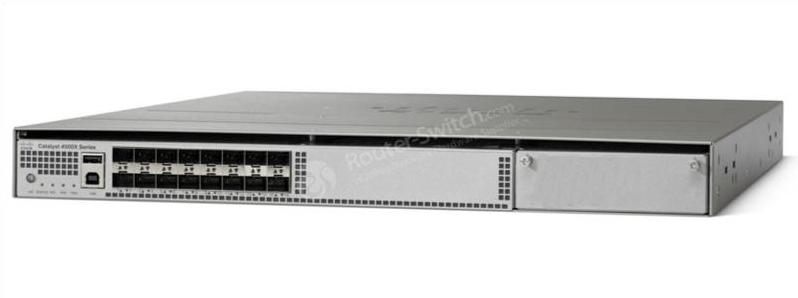

На рис. 1 показан внешний вид WS-C4500X-16SFP+.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C4500X-16SFP+ |
| Порты | 16 портов Ethernet 1G или 10G (требуются приемопередатчики SFP или SFP+) |
| Набор функций | IP-база |
| Слот модуля восходящей связи | 1 (8 портов 10 GE SFP+/SFP — C4KX-NM-8SFP+) |
| Коммутационная способность | До 800 Гбит/с |
| Встроенная память (SRAM DDR-II) | 4ГБ |
| Буферы портов | 32 МБ общей памяти |
| Процессор | Двухъядерный 1,5 ГГц |
| энергонезависимая память | 2 ГБ |
| Дополнительная внешняя память ( SD-карта ) | 2 ГБ |
| Расход воздуха | Охлаждение спереди назад |
| Размеры шасси (В x Ш x Г) | 4,4 х 43,8 х 53,3 см |
| Вес упаковки | 16,29 кг |
информация о продукте

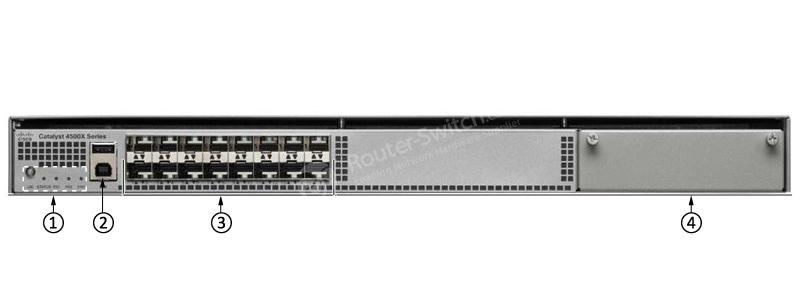

На рис. 2 показана передняя панель WS-C4500X-16SFP+.
Примечание:
① Область светодиодов
② Порты USB (2 порта) Верхний порт представляет собой разъем типа A; нижний порт - разъем типа B
③ 16 портов Ethernet
④ 8-портовый слот для модуля восходящей связи (приобретается отдельно)
· В области светодиодов есть пять светодиодов: светодиод UID, светодиод STATUS, светодиод PS1, светодиод PS2 и светодиод FAN.

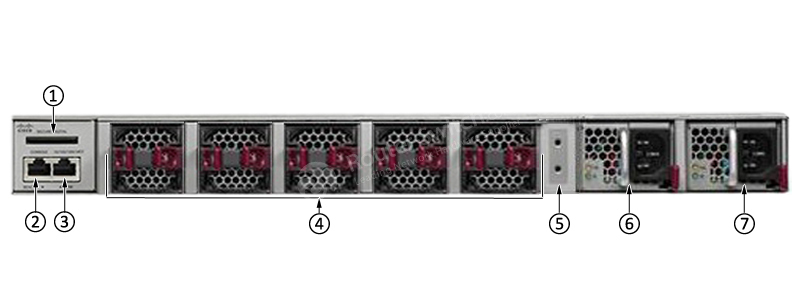

На рис . 3 показана задняя панель WS-C4500X-16SFP+ с установленным блоком питания переменного тока. В этот продукт не входит блок питания. Необходимо дополнительно заказать блок питания.
Примечание:
①SECURE DIGITAL порт
②КОНСОЛЬНЫЙ порт
③ Порт 10/100/1000 МГТ
④Вентиляторные блоки (5 блоков)
⑤ Заземляющая площадка шасси
⑥Отсек блока питания (показан установленный блок питания переменного тока)
⑦Отсек блока питания (показан установленный блок питания переменного тока)
Аксессуары
В Таблице 2 показаны рекомендуемые элементы для WS-C4500X-16SFP+.
| Категория | Модель | Описание |
| Модуль восходящей связи | C4KX-NM-8SFP+ | Cisco Catalyst 4500-X 8-портовый модуль восходящей линии связи Ethernet 10GE C4KX-NM-8SFP+ |
| Источник питания | C4KX-PWR-750AC-R= | Блок питания Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади |
| C4KX-PWR-750AC-R/2 | Catalyst 4500X 750 Вт переменного тока с охлаждением спереди и сзади 2-й блок питания PWR | |
| Лицензия | L-C4500X-16P-IP-ES= | Лицензия на обновление Catalyst 4500-X IP BASE до Enterprise Services (электронная доставка) для моделей с 16 и 24 портами |
| Консольный кабель | Консольный кабель 6 футов с RJ45 и DB9F | |
| 1G SFP | Модуль приемопередатчика 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| 10G SFP | SFP-модуль 10GBASE-SR | |
| Модуль Cisco 10GBASE-ZR SFP10G для SMF |
Скачать техпаспорт
[PDF] Лист данных коммутатора Cisco Catalyst серии 4500-x с фиксированным агрегированием 10 Gigabit Ethernet
Получить больше информации
У вас есть вопросы о WS-C4500X-16SFP+?
Свяжитесь с нами сейчас через чат или напишите на адрес genius@firstlan.ru .
WS-C4500X-16SFP+ Спецификация
Спецификация WS-C4500X-16SFP+ | |
| Модуль расширения (дополнительно) | 8x10 GE SFP+/SFP — C4KX-NM-8SFP+ |
| Порт управления | 10/100/1000 База-Т |
| USB-порт | Тип A (хранилище и загрузка) до 4 ГБ |
| Двойной источник питания | Да |
| Заменяемые на месте вентиляторы | Да (5 вентиляторов) |
| Резервирование вентиляторов | Отсутствие влияния на производительность при выходе из строя одного вентилятора |
| Пропускная способность системы | До 800 Гбит/с |
| Маршрутизация IPv4 в оборудовании | До 250 млн пакетов в секунду |
| Маршрутизация IPv6 в оборудовании | До 125 млн пакетов в секунду |
| Аппаратное соединение L2 | До 250 млн пакетов в секунду |
| Записи управления доступом к среде (MAC) | 55К |
| Переадресация записей | 16x10 GE Port Base Артикул: IPv4: 64K, IPv6: 32K |
| Гибкие записи Netflow | 128К |
| Анализатор коммутируемых портов (SPAN), Анализатор удаленных коммутируемых портов (RSPAN) | 8 двунаправленных сеансов со скоростью линии (вход и выход) |
| Всего VLAN | 4094 |
| Всего коммутируемых виртуальных интерфейсов (SVI) | 4094 |
| IGMP-группы | 32К |
| Многоадресные маршруты | 16x10 GE Port Base Артикул: IPv4: 24K, IPv6: 12K |
| Отслеживание записей протокола динамической конфигурации хоста (DHCP) | 12K (привязки DHCP snooping) |
| ARP-записи | 47К |
| Экземпляры протокола связующего дерева | 10 тыс. |
| Поддержка Jumbo Frame для мостовых и маршрутизируемых пакетов | До 9216 байт |
| Решение высокой доступности | Система виртуальной коммутации (VSS) |
| Количество стекируемых коммутаторов в VSS | до 2 |
| Пропускная способность VSS | До 1,6 Тбит/с |
| Ссылка на виртуальный коммутатор | 1GE или 10GE |
| Максимальное количество каналов виртуального коммутатора | 8 |
| Обновление программного обеспечения в процессе эксплуатации | Через переключатели |
| Непрерывная переадресация с переключением с отслеживанием состояния | Через переключатели |
| Встроенная память (SRAM DDR-II) | 4ГБ |
| Буферы портов | 32 МБ общей памяти |
| Процессор | Двухъядерный 1,5 ГГц |
| энергонезависимая память | 2 ГБ |
| Дополнительная внешняя память (SD-карта) | 2 ГБ |
| Очереди портов | 8 очередей/порт |
| Очереди ЦП | 64 |
| Записи QoS | 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с ACL |
| Совокупное ограничение скорости | Входной порт или VLAN и выходной VLAN или порт уровня 3 |
| Типы уровней ограничения скорости | Гарантированная скорость передачи информации (CIR), пиковая скорость передачи информации (PIR) |
| Совокупные ограничители скорости трафика (1K = 1024) | 16К |
| Метод ограничения расхода на основе расхода; Количество тарифов | Поддерживается использование записей о потоках в критериях классификации и контролирующих действиях. |
| Применение политики Qos | На порт или на Vlan или на порт, на VLAN Детализация |
| Класс обслуживания (CoS) | Да |
| Точка кода дифференцированных услуг (DSCP) | Да |
| Безопасность порта | Да |
| Расширения IEEE 802.1x и 802.1x | Да |
| ACL VLAN, маршрутизатора и порта | Да |
| Записи ACL безопасности (1K=1024) | 128 КБ (64 КБ на входе и 64 КБ на выходе) совместно с QoS |
| Unicast Reverse Path Forwarding (uRPF) Проверка оборудования | Да |
| Ограничители скорости процессора (защита от DoS-атак) включают контроль уровня управления | Да |
| Частные виртуальные локальные сети | Да |
| Ограничитель микропотока | Да. Поддерживается с использованием записей потоков в карте классов. |
| Ограничители скорости процессора HW по пакетам в секунду (pps) и ограничители скорости передачи данных (бит/с) | Поддерживается в аппаратной политике управления плоскостью (CoPP) |
| Политика уровня управления (CoPP) для многоадресной рассылки | Да |
| Ярлыки ACL | Да |
