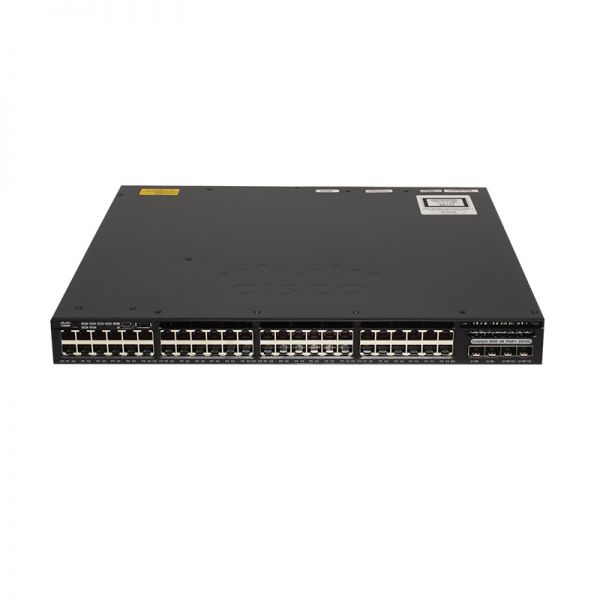

WS-C3650-48PD-L Спецификация

Тип корпуса

Для монтажа в стойку - 1U

Порты

48 портов 10/100/1000 (POE+) + 2 порта 10G SFP+ и 2 порта 1G SFP

Интерфейс управления сетью

· Порт управления Ethernet: разъемы RJ-45, 4-парный кабель Cat-5 UTP

· Порт консоли управления: кабель RJ-45-to-DB9 для подключения к ПК

Доступная мощность PoE

390 Вт

Коммутационная способность

176 Гбит/с

Максимальное количество штабелей

9

Пропускная способность стека

160 Гбит/с

Производительность пересылки

104,16 млн пакетов в секунду

Записи FNF

Отключено (требуется базовая IP-лицензия)

Максимальное количество идентификаторов VLAN

255

Размер таблицы MAC-адресов

32К

Процессор

Многоядерный процессор

БАРАН

4 г

Флэш-память

2 г

Беспроводная связь

Количество точек доступа на коммутатор/стек

50

Количество беспроводных клиентов на коммутатор/стек

1000

Общее количество WLAN на коммутатор

64

Пропускная способность беспроводной сети на коммутатор

до 40 Гбит/с

Поддерживаемые серии точек доступа Aironet

3700, 3600, 3500, 2600, 1600, 1260, 1140, 1040

Расширение / подключение

Консольные порты

USB (тип B), Ethernet (RJ-45)

Слоты расширения)

резервный слот питания

Комплекты аксессуаров и стоек

· ACC-KIT-T1: Комплект принадлежностей

· RACK-KIT-T1: Комплект для монтажа в стойку

· 4PT-KIT-T1: Удлинительные рейки и кронштейны для четырехточечного монтажа

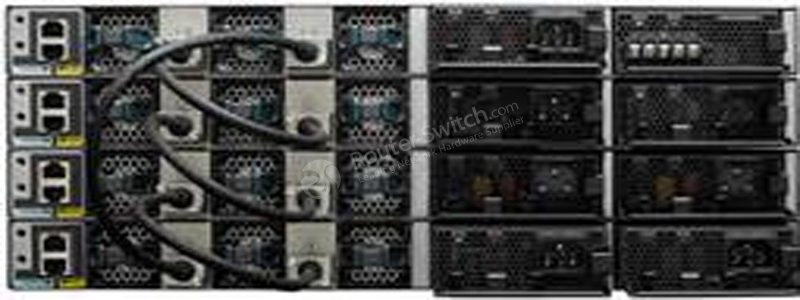

Модуль стекирования и кабель

· C3650-STACK-KIT: Модуль стека

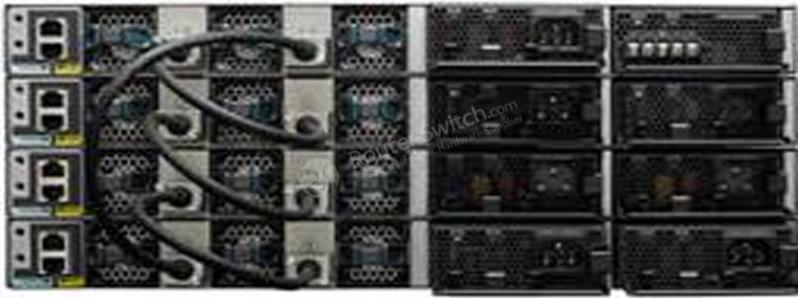

· STACK-T2-50CM: кабель для стекирования StackWise-160 длиной 0,5 м.

· STACK-T2-1M: кабель для стекирования StackWise-160 длиной 1,0 м.

· STACK-T2-3M: кабель для стекирования StackWise-160 длиной 3,0 м.

Источник питания

PWR-C2-1025WAC

Силовое устройство

Блок питания - резервный - съемный модуль

Резервирование питания

необязательный

Диапазон напряжения (Авто)

100В-240В

Потребляемая мощность в автономном режиме (в ваттах)

104,16 (макс.)

Разнообразный

Ширина

17,5 дюймов (44,5 см)

Глубина

17,625 дюймов (44,8 см)

Высота

1,73 дюйма (4,4 см)

Вес с упаковкой

17,49 кг

Комплект для монтажа в стойку

необязательный

Среднее время безотказной работы в часах

383 760

Соответствие стандартам

· Протокол связующего дерева IEEE 802.1D

· Приоритезация CoS IEEE 802.1p

· Виртуальная локальная сеть IEEE 802.1Q

· IEEE 802.1с

· IEEE 802.1w

· IEEE 802.1X

· IEEE 802.1X-Rev.

· IEEE 802.11

· IEEE 802.1ab (LLDP)

· IEEE 802.3ad

· Полный дуплекс IEEE 802.3x на портах 10BASE-T, 100BASE-TX и 1000BASE-T

· IEEE 802.3 10BASE-T

· IEEE 802.3u 100BASE-TX

· IEEE 802.3ab 1000BASE-T

· IEEE 802.3z 1000BASE-X

· Стандарты RMON I и II

· SNMP v1, v2c и v3

Системное ПО/лицензия

Программное обеспечение

База IOS LAN (с возможностью обновления)

Лицензия EnergyWise

ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9

Лицензия на программное обеспечение

· C3650-48-LS: Бумажная лицензия LAN Base to IP Base RTU

· C3650-48-LE: Бумажная лицензия LAN Base to IP Services RTU

· L-C3650-48-LS: электронная лицензия LAN Base to IP Base RTU

· L-C3650-48-LE: Электронная лицензия LAN Base to IP Services RTU

Лицензии точки доступа

· L-LIC-CT3650-UPG: SKU основной лицензии на обновление для беспроводного контроллера Cisco 3650 (электронная доставка)

· L-LIC-CTIOS-1A: лицензия на 1 точку доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (электронная доставка)

· L-LIC-CTIOS-1A: лицензия на 1 точку доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (электронная доставка)

· LIC-CTIOS-1A: лицензия на 1 устройство добавления точки доступа для беспроводного контроллера на базе программного обеспечения Cisco IOS (бумажная лицензия)

Функции

· EEM · Поддержка RPS · Соглашения об уровне обслуживания IP (SLA) · Расширенные протоколы одноадресной маршрутизации IP

· Jumbo Frames · VLANS · Voice Vlan · VTPv2 · CDPv2 · LLDP · 802.3ad LACP и PAgP · PVST/PVST+

· 802.1W/802.1S · Port Fast/Uplink Fast · Dynamic Trunking Protocol (DTP) · Port CoS Trust and Override

· Надежная граница · Классификация ACL · Контроль входящего трафика · Auto QoS · Политики для каждой VLAN · Очереди 802.1p

· Планирование · Приоритетная очередь · Настройка приоритетных очередей CoS · Настройка приоритетных очередей CoS

· Настройка весов очередей · Настройка буферов и пороговых значений · Карты классов и политик · Изменение сопоставления CoS и DSCP

· Weighted Tail Drop · IGMPv1,v2,v3 и MLDv1, v2 · DHCP-сервер · Прозрачность DSCP · HSRP, VRRP, BLGP

· RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 · VRF-lite · PIM-SM/DM, PIM разреженно-плотный

режим, SSM · Гибкий сетевой поток

Расширенная сетевая безопасность

· Безопасность портов · Отслеживание DHCP · Динамическая проверка ARP (DAI) · Защита источника IP

· Одноадресная переадресация по обратному пути (uRPF)

· Поддержка двунаправленных данных в SPAN · Аутентификация пользователя

· Частная сеть VLAN · Списки ACL маршрутизатора и сети VLAN · Полная идентификация и безопасность

· Мультидоменная аутентификация · Уведомление о MAC-адресе

· IGMP-фильтрация · Cisco security VLAN ACL

· Протокол Secure Shell (SSH), Kerberos и простой протокол управления сетью версии 3 (SNMPv3)

· ACL на основе портов · TrustSec SXP · IEEE 802.1ae

· Аутентификация TACACS+ и RADIUS · Стандартные и расширенные списки ACL маршрутизатора IP-безопасности Cisco

· Защита блока данных протокола моста (BPDU)

· Spanning Tree Root Guard (STRG) · Беспроводная сквозная безопасность

Управление

· BRIDGE-MIB · CISCO-AUTH-FRAMEWORK-MIB

· CISCO-BGP4-MIB, BGP4-MIB · CISCO-BRIDGE-EXT-MIB

· CISCO-BULK-FILE-MIB · CISCO-CABLE-DIAG-MIB

· CISCO-CALLHOME-MIB · CISCO-CEF-MIB

· CISCO-CIRCUIT-INTERFACE-MIB

· CISCO-ENTITY-VENDORTYPE-OID-MIB

· CISCO-CONTEXT-MAPPING-MIB

· CISCO-DEVICE-LOCATION-MIB · CISCO-DHCP-SNOOPING-MIB

· CISCO-EIGRP-MIB

· CISCO-EMBEDDED-EVENT-MGR-MIB

· CISCO-ENTITY-FRU-CONTROL-MIB · CISCO-ENTITY-SENSOR-MIB

· ENTITY-MIB · CISCO-ERR-DISABLE-MIB

· CISCO-CONFIG-COPY-MIB · CISCO-FLOW-MONITOR-MIB

· CISCO-FTP-КЛИЕНТ-MIB · CISCO-HSRP-EXT-MIB

· CISCO-HSRP-MIB · CISCO-IETF-ISIS-MIB

· CISCO-IF-EXTENSION-MIB · CISCO-IGMP-FILTER-MIB

· CISCO-CONFIG-MAN-MIB · CISCO-IP-CBR-METRICS-MIB

· CISCO-IPMROUTE-MIB · CISCO-IP-STAT-MIB

· CISCO-IP-URPF-MIB · CISCO-L2L3-INTERFACE-CONFIG-MIB

· CISCO-LAG-MIB · CISCO-LICENSE-MGMT-MIB

· CISCO-MAC-AUTH-BYPASS-MIB · CISCO-MAC-NOTIFICATION-MIB

· CISCO-MDI-METRICS-MIB · CISCO-FLASH-MIB · CISCO-OSPF-MIB

· CISCO-OSPF-TRAP-MIB · CISCO-PAE-MIB · CISCO-PAGP-MIB

· CISCO-PIM-MIB · CISCO-PING-MIB · CISCO-PORT-QOS-MIB

· CISCO-PORT-SECURITY-MIB· CISCO-PORT-STORM-CONTROL-MIB

· CISCO-POWER-ETHERNET-EXT-MIB · CISCO-PRIVATE-VLAN-MIB

· CISCO-PROCESS-MIB · CISCO-PRODUCTS-MIB· CISCO-RF-MIB

· CISCO-RTP-METRICS-MIB · CISCO-RTTMON-MIB

· CISCO-SMART-INSTALL-MIB

· CISCO-SNMP-TARGET-EXT-MIB · CISCO-STACKMAKER-MIB

· CISCO-MEMORY-POOL-MIB · CISCO-STP-EXTENSIONS-MIB

· CISCO-SYSLOG-MIB · CISCO-TCP-MIB · CISCO-UDLDP-MIB

· CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB · CISCO-VLAN-ЧЛЕНСТВО-MIB

· CISCO-VTP-MIB · EtherLike-MIB

· HC-RMON-MIB · IEEE8021-PAE-MIB · IEEE8023-LAG-MIB

· IF-MIB · IGMP-MIB · IGMP-STD-MIB · IP-FORWARD-MIB

· IP-MIB · IPMROUTE-STD-MIB · LLDP-EXT-MED-MIB

· LLDP-MIB · NOTIFICATION-LOG-MIB

· СТАРАЯ-CISCO-MEMORY-MIB · CISCO-CDP-MIB

· POWER-ETHERNET-MIB · RMON2-MIB

· RMON-MIB · SNMP-COMMUNITY-MIB · SNMP-FRAMEWORK-MIB

· SNMP-MPD-MIB · SNMP-NOTIFICATION-MIB · SNMP-PROXY-MIB

· SNMP-ЦЕЛЬ-MIB · SNMP-USM-MIB · SNMPv2-MIB

· SNMP-VIEW-BASED-ACM-MIB · TCP-MIB · UDP-MIB

· CISCO-IMAGE-MIB · CISCO-STACKWISE-MIB

· AIRESPMACE-WIRELESS-MIB · CISCO-LWAPP-IDS-MIB

· CISCO-LWAPP-AP-MIB · CISCO-LWAPP-CCX-RM-MIB

· CISCO-LWAPP-КЛИЕНТ-РОУМИНГ-MIB

· CISCO-LWAPP-DOT11-CCX-КЛИЕНТ-DIAG-MIB

· CISCO-LWAPP-DOT11-CCX-КЛИЕНТ-MIB

· CISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB

· CISCO-LWAPP-DOT11-CLIENT-MIB · CISCO-LWAPP-DOT11-MIB

· CISCO-LWAPP-СКАЧАТЬ-MIB · CISCO-LWAPP-LINKTEST-MIB

· CISCO-LWAPP-MFP-MIB · CISCO-LWAPP-MOBILITY-EXT-MIB

· CISCO-LWAPP-QOS-MIB · CISCO-LWAPP-REAP-MIB

· CISCO-LWAPP-ROGUE-MIB · CISCO-LWAPP-RRM-MIB

· CISCO-LWAPP-SI-MIB · CISCO-LWAPP-TSM-MIB

· CISCO-LWAPP-WLAN-MIB · CISCO-LWAPP-WLAN-SECURITY-MIB

Техническая поддержка и услуги

· Услуга Cisco SMARTnet · Услуга Cisco Smart Foundation · Базовая услуга Cisco SP

· Услуги технической поддержки, ориентированные на Cisco

Диапазоны окружающей среды

С источником питания переменного тока

Рабочая среда и высота над уровнем моря

Рабочая температура до 5000 футов (1500 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Рабочая температура до 10 000 футов (3000 м)

от 23ºF до 104ºF (от -5ºC до +40ºC)

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF (от -5ºC до +45ºC)

Кратковременное исключение до 5000 футов (1500 м)

от 23ºF до 122ºF (от -5ºC до 50ºC)

Кратковременное исключение до 10 000 футов (3000 м)

от 23ºF до 113ºF (от -5ºC до 45ºC)

С источником постоянного тока

Рабочая среда и высота над уровнем моря (NEBS)

Рабочая температура до 6000 футов (1800 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Рабочая температура до 10 000 футов (3000 м)

от 23ºF до 104ºF (от -5ºC до +40ºC)

Рабочая температура до 13 000 футов (4000 м)

от 23ºF до 95ºF (от -5ºC до 35ºC)

Кратковременное исключение до 6000 футов (1800 м)

от 23ºF до 131ºF (от -5ºC до +55ºC)

Кратковременное исключение до 10 000 футов (3000 м)

от 23ºF до 122ºF (от -5ºC до +50ºC)

Кратковременное исключение до 13 000 футов (4000 м)

от 23ºF до 113ºF (от -5ºC до +45ºC)

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF (от -5ºC до +45º)

Среда хранения

от -40ºF до 160ºF (от -40ºC до 70ºC)

Рабочая высота

До 16 400 футов (до 5000 м)

Высота хранения

До 16 400 футов (до 5000 м)

Рабочая относительная влажность

от 5% до 96% без конденсации

Относительная влажность хранения

от 5% до 96% без конденсации

Кратковременное исключение на уровне моря с отказом одного вентилятора

от 23ºF до 113ºF

Среда хранения

от -40ºF до 160ºF
