WS-C3650-24PS-S Catalyst 3650 Switch
Похожие модели
Похожие товары
WS-C3650-24PS-S Обзор
Cisco Catalyst WS-C3650-24PS-S �� это автономный коммутатор корпоративного уровня нового поколения со стекируемым дополнительным коммутатором и базовым IP-образом. WS-C3650-24PS-S имеет 24 порта Gigabit Ethernet POE+ с 4 фиксированными портами восходящей линии связи 1G SFP и обеспечивает полную конвергенцию пропускной способности проводных и беспроводных сетей на одной платформе.
Краткие характеристики

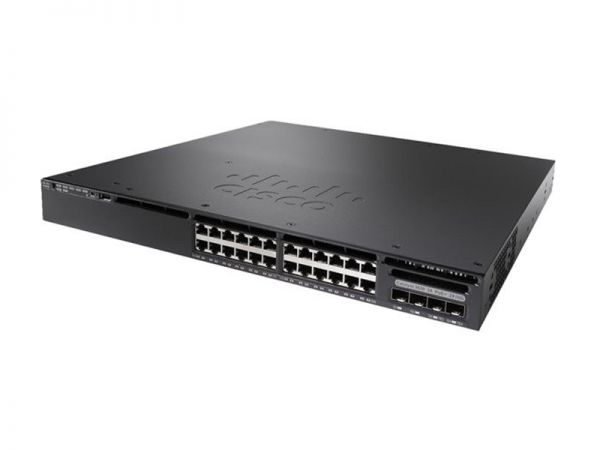

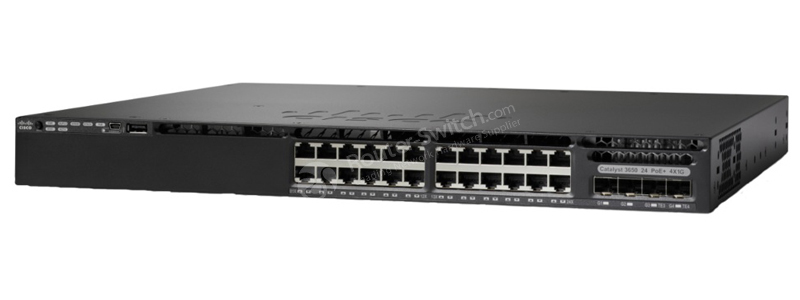

На рис. 1 показан внешний вид WS-C3650-24PS-S.
В Таблице 1 показаны краткие характеристики.
| Код продукта | WS-C3650-24PS-S |
| Тип корпуса | Для монтажа в стойку - 1U |
| Набор функций | IP-база |
| Восходящие интерфейсы | 4 порта 1G SFP |
| Порты | 24 x 10/100/1000 (POE+) |
| Доступная мощность PoE | 390 Вт |
| Максимальное количество штабелей | 9 |
| Пропускная способность стека | 88 Гбит/с |
| Производительность пересылки | 41,66 млн пакетов в секунду |
| Коммутационная способность | 88 Гбит/с |
| БАРАН | 4ГБ |
| Флэш-память | 2 ГБ |
| Размеры | 44,5 см х 44,5 см х 4,4 см |
| Вес упаковки | 17,49 кг |
информация о продукте

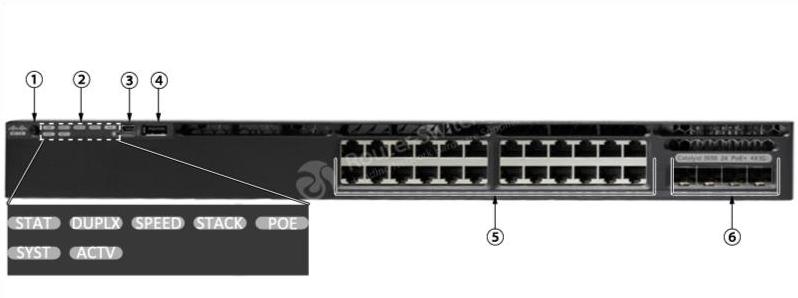

На рис. 2 показана передняя панель WS-C3650-24PS-S.
Примечание:
| ① | Кнопка режима | ④ | USB-порт для хранения данных типа A |
| ② | Светодиоды состояния | ⑤ | 24 порта Ethernet 10/100/1000 POE+ |
| ③ | Порт USB mini типа B (консольный) | ⑥ | 4 порта восходящей связи 1G SFP |

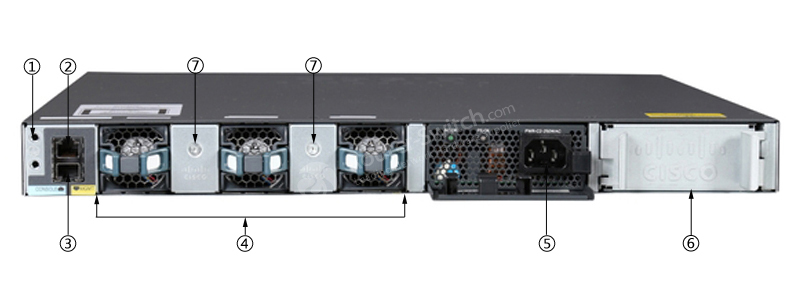

На рис. 3 показана задняя панель коммутатора Cisco C3650-24PS-S.
Примечание:
| ① | Разъем заземления |
| ② | КОНСОЛЬ (консольный порт RJ-45) |
| ③ | MGMT (порт управления RJ-45 10/100/1000) |
| ④ | Вентиляторный модуль |
| ⑤ | Модули питания (показан блок питания переменного тока) |
| ⑥ | Модули питания |
| ⑦ | Разъем порта StackWise |

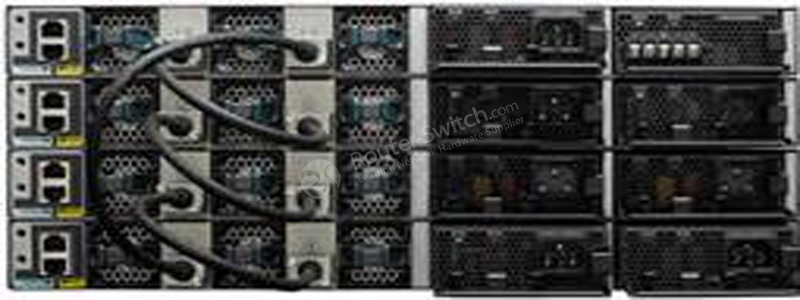

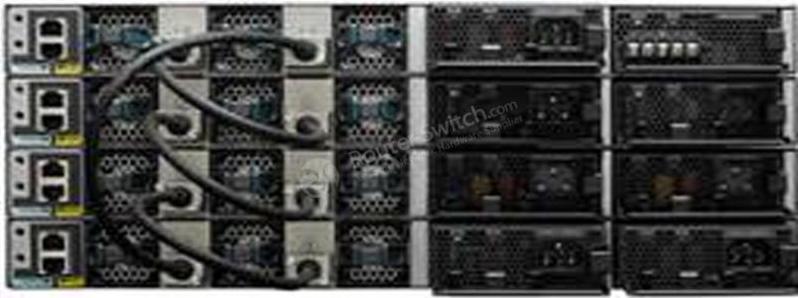

На рис. 4 показан комплект StackWise-160.
Cisco Catalyst 3650 поддерживает дополнительный модуль стекирования, основанный на технологии Cisco StackWise-160, которая позволяет объединять в стек до 9 коммутаторов.
Модули, лицензии и аксессуары
В Таблице 2 показаны некоторые рекомендуемые модули, лицензии и аксессуары для этого коммутатора.
| Модели | Описание |
| C3650-STACK-KIT | Запасной модуль стека Cisco Catalyst 3650 |
| L-C3650-24-SE= | C3650-24 IP Base to IP Services Electronic RTU License |
| PWR-C2-640WAC= | Дополнительный блок питания 640 Вт переменного тока, конфигурация 2 |
| Консольный кабель 6 футов с RJ45 и DB9F | |
| Консольный кабель 6 футов с USB Type A и mini-B |
Сравните с аналогичными товарами
| Модели | WS-C3650-24PS-S | |
| Набор функций | База локальной сети | IP-база |
| Восходящие интерфейсы | 2 восходящих канала 10G SFP+ ИЛИ 4 восходящих канала 1G SFP | 4 канала восходящей связи 1G SFP |
| Порты | 24 порта Ethernet 10/100/1000 POE+ | 24 порта Ethernet 10/100/1000 POE+ |
| Доступная мощность POE | 390 Вт | 390 Вт |
WS-C3650-24PS-S Спецификация
WS-C3650-24PS-S Спецификация | |
| Тип корпуса | Для монтажа в стойку - 1U |
| Порты | 24 порта 10/100/1000 (POE+) + 4 порта 1G SFP |
| Интерфейс управления сетью | ● Порт управления Ethernet: разъемы RJ-45, 4-парный кабель Cat-5 UTP. |
| Доступная мощность PoE | 390 Вт |
| Коммутационная способность | 88 Гбит/с |
| Максимальное количество штабелей | 9 |
| Пропускная способность стека | 160 Гбит/с |
| Производительность пересылки | 41,66 млн пакетов в секунду |
| Записи FNF | 24000 |
| Максимальное количество идентификаторов VLAN | 4094 |
| Размер таблицы MAC-адресов | 32К |
| Процессор | Многоядерный процессор |
| БАРАН | 4 г |
| Флэш-память | 2 г |
| Беспроводная связь | |
| Количество точек доступа на коммутатор/стек | 50 |
| Количество беспроводных клиентов на коммутатор/стек | 1000 |
| Общее количество WLAN на коммутатор | 64 |
| Пропускная способность беспроводной сети на коммутатор | до 20 Гбит/с |
| Поддерживаемые серии точек доступа Aironet | 3700, 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
| Расширение / подключение | |
| Консольные порты | USB (тип B), Ethernet (RJ-45) |
| Слоты расширения) | резервный слот питания |
| Комплекты аксессуаров и стоек | ●ACC-KIT-T1: Комплект принадлежностей |
| Модуль стекирования и кабель | ●C3650-STACK-KIT: Модуль стека |
| Источник питания | PWR-C2-640WAC |
| Силовое устройство | Блок питания - резервный - съемный модуль |
| Резервирование питания | необязательный |
| Диапазон напряжения (Авто) | 100В-240В |
| Потребляемая мощность в автономном режиме (в ваттах) | 65,9 (макс.) |
| Разнообразный | |
| Ширина | 17,5 дюймов (44,5 см) |
| Глубина | 17,625 дюймов (44,5 см) |
| Высота | 1,73 дюйма (4,4 см) |
| Вес с упаковкой | 17,49 кг |
| Комплект для монтажа в стойку | необязательный |
| Среднее время безотказной работы в часах | 528 280 |
| Соответствие стандартам | ● Протокол связующего дерева IEEE 802.1D ● IEEE 802.3 10BASE-T |
| Системное ПО/лицензия | |
| Программное обеспечение | IP-база IOS (с возможностью обновления) |
| Лицензия EnergyWise | ЭНЕРГИЯ-МГТ, ЭНЕРГИЯ-МГТ-100-К9 |
| Лицензия на программное обеспечение | ●C3650-24-SE: Бумажная лицензия IP Base to IP Services RTU |
| Лицензии точки доступа | ●L-LIC-CT3650-UPG: SKU основной лицензии на обновление для беспроводного контроллера Cisco 3650 (электронная доставка) |
| функции | ●Поддержка RPS ● Jumbo Frames ● VLANS ●Voice Vlan ●VTPv2 ●CDPv2 ●LLDP ● 802.3ad LACP и PAgP ● PVST/PVST+ ● 802.1W/802.1S ●Port Fast/Uplink Fast ●Dynamic Trunk Protocol (DTP) ●port CoS Trust и переопределение ● Надежная граница ● Классификация ACL ● Контроль входящего трафика ● Авто QoS ● Политики для VLAN ● Очереди 802.1p ● Планирование ● Постановка в очередь приоритетов ● Настройка очередей приоритетов CoS ● Настройка очередей приоритетов CoS ● Настройка весов очередей ● Настройка буферов и пороговых значений ● Класс и политика Карты ● Изменение сопоставления CoS и DSCP ● Взвешенное отбрасывание хвоста ● IGMPv1, v2, v3 и MLDv1, v2 ● DHCP-сервер ● Прозрачность DSCP ● HSRP, VRRP ● RIPv1, v2 Заглушка EIGRP, заглушка PIM, заглушка OSPF ● Управление IPV6 |
| Расширенная сетевая безопасность | ● Безопасность портов ● Отслеживание DHCP ● Динамическая проверка ARP (DAI) ● Защита источника IP ● Одноадресная переадресация обратного пути (uRPF) |
| Управление | ●МОСТ-MIB ●CISCO-AUTH-FRAMEWORK-MIB ●CISCO-SNMP-TARGET-EXT-MIB ●CISCO-STACKMAKER-MIB |
| Техническая поддержка и услуги | ● Услуга Cisco SMARTnet ● Услуга Cisco Smart Foundation ● Базовая услуга Cisco SP ● Услуги специализированной технической поддержки Cisco |
