S5720-52X-EI-AC Huawei S5720 Series Switch

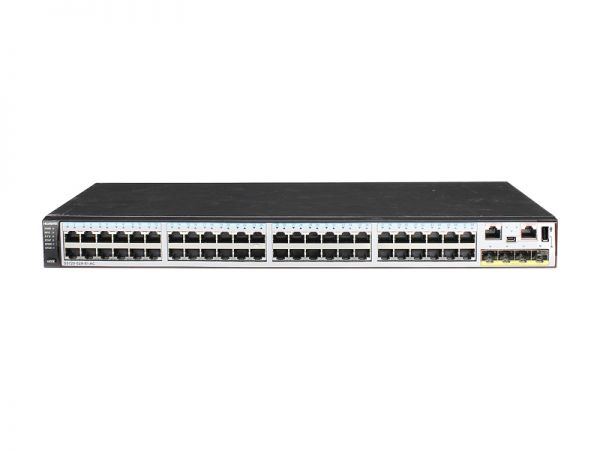

Фото S5720-52X-EI-AC Huawei S5720 Series Switch

Характеристики

Модель : S5720-52X-EI-AC

Детали : S5720-52X-EI-AC (48 портов Ethernet 10/100/1000, 4 порта 10 Gig SFP+, 110/220 В переменного тока)

Все товары Huawei

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

S5720-52X-EI-AC Обзор

Коммутатор Huawei S5720-52X-EI-AC, улучшенный гигабитный коммутатор следующего поколения, поддерживает большую емкость 2 ГБ SDRAM и 4 порта восходящей связи 10GE.

Краткие характеристики

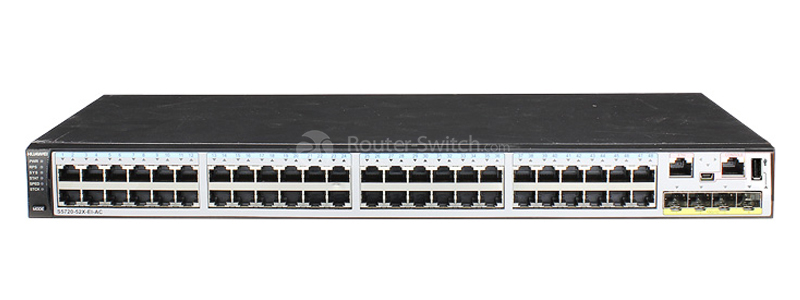

На рис. 1 показан внешний вид коммутатора Huawei S5720-52X-EI-AC.

В Таблице 1 показаны краткие характеристики.

Код продукта	S5720-52X-EI-AC
Нисходящие порты	48 портов Ethernet 10/100/1000
Восходящие порты	4 порта 10G SFP+
Производительность пересылки	132 млн пакетов в секунду
Коммутационная способность	598 Гбит/с
Куча	Поддерживается
Режим соединения стека	Подключение сервисного порта, подключение выделенного порта стека (два порта стека QSFP+ на задней панели)
SDRAM	2 ГБ
Флэш-память	340 МБ
Власть	Встроенный модуль питания переменного тока, 110/220 В переменного тока
Рассеивание тепла	Принудительное воздушное охлаждение Встроенные вентиляторы
Режим установки	Монтаж в стойку, настольный монтаж, настенный монтаж
Шкаф глубиной 300 мм	Не поддерживается
Размеры (Ш х Г х В)	44,2 см х 22 см х 4,36 см
Вес упаковки	5,57 кг

информация о продукте

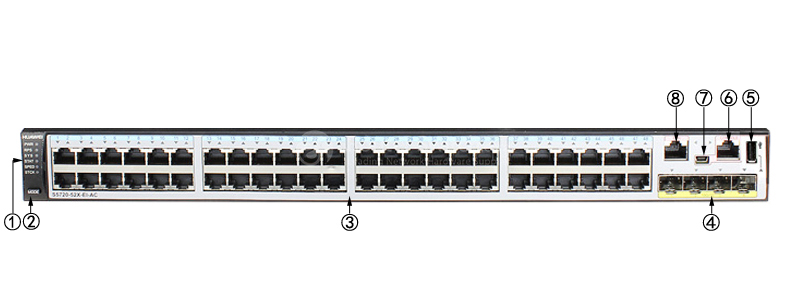

На рис. 2 показана передняя панель коммутатора Huawei S5720-52X-EI-AC.

Примечание:

①	Переключатель светодиодов	⑤	Один USB-порт
②	Кнопка режима	⑥	Один консольный порт
③	48 портов 10/100/1000BASE-T Электрические порты Ethernet	⑦	Один мини-USB-порт
④	4 оптических порта 10GE SFP+ Ethernet	⑧	Один порт управления ETH

·Светодиоды переключателя включают светодиоды PWR1, PWR2, SYS, STAT, SPED и STCK.

· Один консольный порт используется с консольным кабелем. Консольный кабель не входит в комплект поставки коммутатора и при необходимости приобретается отдельно.

· 4 оптических порта 10GE SFP+ Ethernet поддерживают оптические модули GE, GE-CWDM, GE-DWDM, 10GE SFP+ и 10GE-CWDM; медный модуль GE; 1 м, 3 м, 10 м высокоскоростных кабелей SFP+, 5 м высокоскоростных кабелей SFP+ и 3 м, 10 м кабелей AOC.

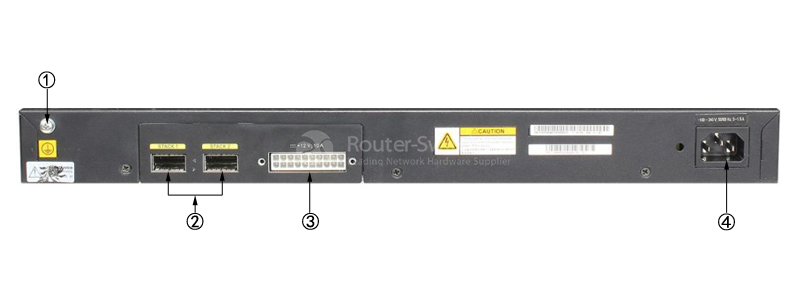

На рис. 3 показана задняя панель коммутатора Huawei S5720-52X-EI-AC.

Примечание:

①	Заземляющий винт	③	Розетка RPS
②	Два оптических порта стека QSFP+	④	Розетка переменного тока

·Винт заземления используется с кабелем заземления.

· Два оптических порта стека QSFP+ поддерживают оптические модули QSFP+.

·Гнездо RPS используется с кабелем RPS.

Трансиверы

Коммутатор Huawei S5720-52X-EI-AC поддерживает множество типов приемопередатчиков, таких как оптические приемопередатчики 40GE, оптические приемопередатчики 10GE SFP+ и т. д.

В Таблице 2 показаны рекомендуемые оптические приемопередатчики 40GE.

Модели	Описание
QSFP-40G-iSR4	Оптический трансивер 40GBase-iSR4, QSFP+, 40G, многорежимный (850 нм, 0,15 км, MPO) (подключение к четырем оптическим трансиверам SFP+)

В Таблице 3 показаны рекомендуемые оптические приемопередатчики GE.

Модели	Описание
LE2MGSC40DE0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC)
LE2MGSC40ED0	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC)
SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC)
TransceiverS-SFP-GE-LH40-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC)
S-SFP-GE-LH80-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC)
SFP-GE-BXU1-SC	1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC)
SFP-GE-LX-SM1310	Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC)
SFP-GE-LX-SM1310-BIDI	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC)
SFP-GE-LX-SM1490-BIDI	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC)
SFP-GE-ZBXD1	Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC)
SFP-GE-ZBXU1	Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC)
eSFP-GE-SX-MM850	Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC)
eSFP-GE-ZX100-SM1550	Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC)

В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-CWDM.

Модели	Описание
CWDM-SFPGE-1491	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1491 нм, 80 км, LC)
CWDM-SFPGE-1511	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1511 нм, 80 км, LC)
CWDM-SFPGE-1531	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1531 нм, 80 км, LC)
CWDM-SFPGE-1551	Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1551 нм, 80 км, LC)

В Таблице 5 показаны рекомендуемые оптические приемопередатчики GE-DWDM.

Модели	Описание
DWDM-SFPGE-1542-14	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1542,14 нм, 120 км, LC)
DWDM-SFPGE-1542-94	Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1542,94 нм, 120 км, LC)
DWDM-SFPGE-1543-73	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1543,73 нм, 120 км, LC)
DWDM-SFPGE-1544-53	Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1544,53 нм, 120 км, LC)

В Таблице 6 показаны рекомендуемые оптические приемопередатчики 10GE SFP+.

Модели	Описание
OMXD30000	Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC)
OSX010000	Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC)
OSX040N01	Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 40 км, LC)
OSXD22N00	Оптический трансивер, SFP+, 10G, многомодовый модуль (1310 нм, 0,22 км, LC, LRM)
SFP-10G-BXD1	10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1330nm / RX1270nm, 10 км, LC)
SFP-10G-BXU1	10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1270nm / RX1330nm, 10 км, LC)
SFP-10G-USR	Оптический трансивер 10GBase-USR, SFP+, 10G, многорежимный модуль (850 нм, 0,1 км, LC)
SFP-10G-ZR	Оптический трансивер 10GBase-ZR, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC)
SFP-10G-iLR	Оптический трансивер, SFP+, 9,8G, одномодовый модуль (1310 нм, 1,4 км, LC)

В Таблице 7 показаны рекомендуемые оптические приемопередатчики 10GE-CWDM.

Модели	Описание
SFP-10G-ZCW1471	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1471 нм, 70 км, LC)
SFP-10G-ZCW1491	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1491 нм, 70 км, LC)
SFP-10G-ZCW1511	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1511 нм, 70 км, LC)
SFP-10G-ZCW1531	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1531 нм, 70 км, LC)
SFP-10G-ZCW1551	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1551 нм, 70 км, LC)
SFP-10G-ZCW1571	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1571 нм, 70 км, LC)
SFP-10G-ZCW1591	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1591 нм, 70 км, LC)
SFP-10G-ZCW1611	Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1611 нм, 70 км, LC)

В Таблице 8 показаны рекомендуемые медные приемопередатчики GE.

Модели	Описание
SFP-1000BaseT	Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45)

Сертификаты качества

Сравните с аналогичными товарами

В таблице 9 показано сравнение коммутаторов Huawei S5720-52X-EI-AC и S5720-52P-EI-AC.

Модели	S5720-52X-EI-AC	S5720-52P-EI-AC
Нисходящие порты	48 портов Ethernet 10/100/1000 Base-T	48 портов Ethernet 10/100/1000 Base-T
Восходящие порты	4 порта 10G SFP+	4 порта 1000 Base-X SFP
Поддержка PoE	Н/Д	Н/Д
Источник питания	Источник питания переменного тока, поддерживающий RPS	Источник питания переменного тока, поддерживающий RPS

Спецификация

S5720-52X-EI-AC Спецификация

Спецификация S5720-52X-EI-AC
Фиксированные порты	48×10/100/1000Base-T, 4×10GE SFP+
Таблица MAC-адресов	Соответствие стандарту IEEE 802.1d
	Изучение и устаревание MAC-адресов
	Записи статических, динамических и черных MAC-адресов
	Фильтрация пакетов на основе исходных MAC-адресов
	Записи MAC-адресов: Серия S5700S-LI: 8K, серия S5700-LI/S5700-SI: 16K, серия S5700-EI: 32K, серия S5720-EI: 64K, серия S5700-HI: S5700-HI: 32K, S5710-HI: 456K, S5720 -Привет: 128K
ВЛАН	4K VLAN
	Гостевая VLAN и голосовая VLAN
	ГВРП
	МУЛЬТИВИЗИОННАЯ ВЛАН
	Назначение VLAN на основе MAC-адресов, протоколов, IP-подсетей, политик и портов
	Сопоставление VLAN 1:1 и N:1
	SuperVLAN (поддерживается серией S5700-SI/S5700-EI/S5700-HI)
Кольцевая защита	Кольцевая топология RRPP и мультиэкземпляр RRPP
	Древовидная топология Smart Link и мультиэкземпляр Smart Link, обеспечивающие переключение защиты на уровне миллисекунд
	Сентябрь
	ERPS (G.8032) (поддерживается серией S5700-LI/S5700-SI/S5700-EI/S5700-HI)
	STP, RSTP и MSTP
	Защита BPDU, защита от корней и защита от петель
	Туннель BPDU
Надежность	Ethernet OAM (IEEE 802.3ah и 802.1ag)
	МСЭ-Y.1731
	DLDP
	ЛАКП
	E-Trunk (поддерживается серией S5700-SI/S5700-EI/S5700-HI)
	BFD для OSPF, BFD для IS-IS, BFD для VRRP и BFD для PIM (поддерживается серией S5700-EI/S5700-HI)
Возможности MPLS	MPLS L3VPN
	MPLS L2VPN (VPWS/VPLS)
	MPLS-ТЕ
	Качество обслуживания MPLS
	Примечания: поддерживается S5710-EI, S5700-HI и S5710-HI.
IP-маршрутизация	Статическая маршрутизация
	RIPv1, RIPv2 и RIPng,ECMP (поддерживается серией S5700-SI/S5700-EI/S5700-HI)
	OSPF, OSPFv3, IS-IS, IS-ISv6, BGP и BGP4+ (поддерживается серией S5700-EI/S5700-HI)
Возможности IPv6	Обнаружение соседей (ND)
	MTU пути (PMTU)
	Проверка связи IPv6, трассировка IPv6 и Telnet IPv6
	ACL на основе исходного IPv6-адреса, целевого IPv6-адреса, портов уровня 4 или типа протокола.
	Отслеживание MLD v1/v2
	Туннель 6to4, туннель ISATAP и настраиваемый вручную туннель (поддерживается серией S5700-SI/S5700-EI/S5700-HI)
Мультикаст	Отслеживание IGMP v1/v2/v3 и быстрый выход IGMP
	Многоадресная переадресация в VLAN и многоадресная репликация между VLAN
	Балансировка многоадресной нагрузки между портами-членами транка
	Контролируемая многоадресная рассылка
	Статистика многоадресного трафика на основе портов
	IGMP v1/v2/v3, PIM-SM, PIM-DM, PIM-SSM, MSDP (поддерживается серией S5700-EI/S5700-HI)
QoS/ACL	Ограничение скорости пакетов, отправленных и полученных интерфейсом
	Перенаправление пакетов
	Контроль трафика на основе портов и двухскоростной трехцветный CAR
	Восемь очередей на каждом порту
	Алгоритмы планирования очереди WRR, DRR, SP, WRR+SP и DRR+SP
	WRED (поддерживается S5710-EI и S5700-HI)
	Перемаркировка приоритета 802.1p и приоритета DSCP
	Фильтрация пакетов на уровнях со 2 по 4, отфильтровывание недопустимых кадров на основе MAC-адреса источника, MAC-адреса получателя, IP-адреса источника, IP-адреса получателя, номера порта TCP/UDP, типа протокола и идентификатора VLAN.
	Ограничение скорости в каждой очереди и шейпинг трафика на портах
Безопасность	Управление привилегиями пользователей и защита паролем
	Защита от DoS-атак, защита от ARP-атак и защита от ICMP-атак
	Привязка IP-адреса, MAC-адреса, интерфейса и VLAN
	Изоляция портов, безопасность портов и липкий MAC-адрес
	МФФ
	Записи MAC-адресов Blackhole
	Ограничение на количество изученных MAC-адресов
	Аутентификация 802.1x и ограничение количества пользователей на интерфейсе
	Аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS и NAC
	SSH v2.0
	Безопасный протокол передачи гипертекста (HTTPS)
	защита процессора
	Черный список и белый список
Безопасность доступа	Ретрансляция DHCP, сервер DHCP, отслеживание DHCP, безопасность DHCP
Управление и обслуживание	Виртуальный тест кабеля
	Зеркалирование портов и RSPAN (удаленное зеркалирование портов)
	Удаленная настройка и обслуживание с помощью Telnet
	SNMP v1/v2c/v3
	РМОН
	Веб-NMS
	HGMP
	Системные журналы и тревоги разных уровней
	802.3az EEE (поддерживается S5700(S)-LI, S5710-EI, S5700-HI и S5710-HI)
	Умирающий вздох (поддерживается S5700-HI, S5710-HI и S5700(S)-LI (кроме коммутаторов LAN с аккумулятором)
	NetStream (поддерживается S5710-EI, S5700-HI и S5710-HI)
	sFlow (поддерживается серией S5700(S)-LI/S5700-EI/S5700-HI)
Совместимость	Поддерживает VBST (совместим с PVST/PVST+/RPVST)
	Поддерживает LNP (аналогично DTP)
	Поддерживает VCMP (аналогично VTP)
Рабочая среда	Рабочая температура: 0℃–50℃
Рабочая среда	Относительная влажность: 10–90 % (без конденсации)
Входное напряжение	переменный ток: Диапазон номинального напряжения: от 100 В до 240 В переменного тока, 50/60 Гц Максимальный диапазон напряжения: от 90 В до 264 В переменного тока, 47/63 Гц
Размеры (Ш х Г х В)	44,2 см х 22 см х 4,36 см
Энергопотребление	S5720-52X-EI-AC <61,5 Вт

Модель

S5720-52X-EI-AC

Детали

S5720-52X-EI-AC (48 портов Ethernet 10/100/1000, 4 порта 10 Gig SFP+, 110/220 В переменного тока)
