S5700-28X-LI-AC Обзор
Коммутатор Huawei S5700-28X-LI-AC поддерживает 24 порта 10/100/1000 Base-T Ethernet и 4 порта 10 GE SFP+.
Краткие характеристики

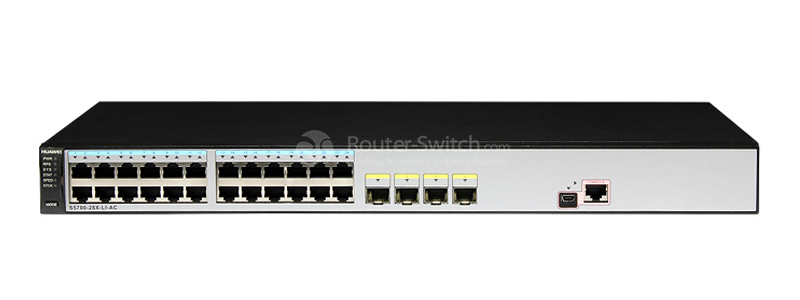

На рис. 1 показан внешний вид коммутатора Huawei S5700-28X-LI-AC.
В Таблице 1 показаны краткие характеристики.
| Код продукта | S5700-28X-LI-AC |
| Нисходящие порты | 24 порта Ethernet 10/100/1000 |
| Восходящие порты | 4 порта 10G SFP+ |
| MAC-адрес | 16К |
| ВЛАН | 4К |
| Производительность пересылки | 96 млн пакетов в секунду |
| Коммутационная способность | 256 Гбит/с |
| Куча | Поддерживается |
| Режим соединения стека | Подключение сервисного порта |
| Власть | Резервный источник питания 110/220 В переменного тока и RPS1800 |
| Рассеивание тепла | Принудительное воздушное охлаждение встроенными вентиляторами |
| Режим установки | Монтаж в стойку, настольный монтаж, настенный монтаж |
| Шкаф глубиной 300 мм | Не поддерживается |
| Размеры (Ш х Г х В) | 44,2 см х 22 см х 4,36 см |
информация о продукте

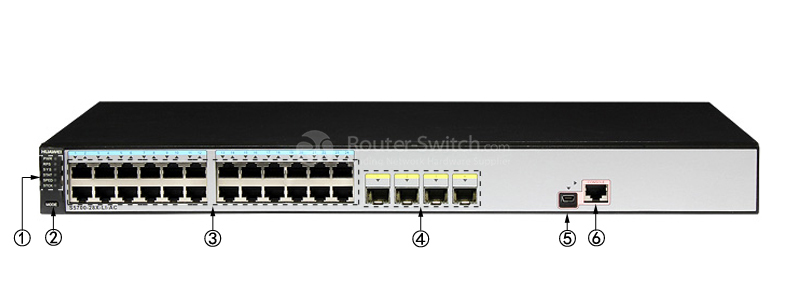

На рис. 2 показана передняя панель коммутатора Huawei S5700-28X-LI-AC.
Примечание:
| ① | Переключатель светодиодов | ④ | 4 оптических порта 10G SFP+ Ethernet |
| ② | Кнопка режима | ⑤ | Один мини-USB-порт |
| ③ | 24 электрических порта 10/100/1000 BASE-T Ethernet | ⑥ | Один консольный порт RJ45 |
· 4 оптических порта 10G SFP+ Ethernet поддерживают оптические модули GE, GE-CWDM, GE-DWDM, 10GE SFP+, 10GE-CWDM и бондарные модули GE.
·Коммутатор Huawei S5700-28X-LI-AC поддерживает USB или RJ45 для консоли устройства.

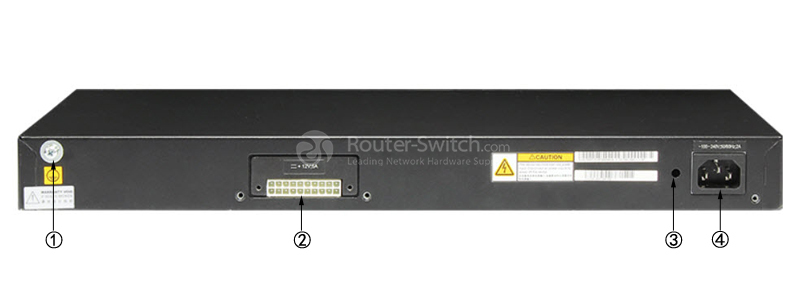

На рис. 3 показана задняя панель коммутатора Huawei S5700-28X-LI-AC.
| ① | Заземляющий винт | ③ | Гнездо для защелки клеммы переменного тока |
| ② | Розетка RPS | ④ | Розетка переменного тока |
· Винт заземления используется с кабелем заземления.
· Розетка RPS используется с кабелем RPS, который не поддерживает горячую замену.
· Розетка переменного тока используется с кабелем питания переменного тока.
·Защелка клеммы переменного тока не поставляется с выключателем.
Приемопередатчик
Huawei S5700-28X-LI-AC поддерживает оптические приемопередатчики (GE, GE-CWDM, GE-DWDM, 10GE SFP+, 10GE-CWDM) и приемопередатчики GE Cooper.
В Таблице 2 показаны рекомендуемые оптические приемопередатчики GE.
| Модели | Описание |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 40 км, LC) | |
| SFP-GE-LH40-SM1310/" title="TransceiverS-SFP-GE-LH40-SM1310">TransceiverS-SFP-GE-LH40-SM1310 | Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 40 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 80 км, LC) | |
| 1000Base, оптический трансивер BIDI, SFP, GE, одномодовый модуль (TX1490nm/RX1310nm, 10 км, SC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1310 нм, 10 км, LC) | |
| SFP-GE-LX-SM1310-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1310/RX1490, 10 км, LC) |
| SFP-GE-LX-SM1490-BIDI | Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (TX1490/RX1310, 10 км, LC) |
| Оптический трансивер, eSFP, GE, одномодовый модуль BIDI (1570 нм (Tx) / 1490 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль BiDi (1490 нм (Tx) / 1570 нм (Rx), 80 км, LC) | |
| Оптический трансивер, eSFP, GE, многомодовый модуль (850 нм, 0,5 км, LC) | |
| Оптический трансивер, eSFP, GE, одномодовый модуль (1550 нм, 100 км, LC) |
В таблице 3 показаны рекомендуемые оптические приемопередатчики GE-CWDM.
| Модели | Описание |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1471 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1491 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1591 нм, 80 км, LC) | |
| Оптический трансивер CWDM, eSFP, 2.5G, одномодовый модуль (1611 нм, 80 км, LC) |
В Таблице 4 показаны рекомендуемые оптические приемопередатчики GE-DWDM.
| Модели | Описание |
| ДВДМ-СФПГЭ-1548-51 | Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1548,51 нм, 120 км, LC) |
| Оптический приемопередатчик DWDM, eSFP, 2,5G, одномодовый модуль (1549,32 нм, 120 км, LC) | |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1550,12 нм, 120 км, LC) | |
| Оптический трансивер DWDM, eSFP, 2,5G, одномодовый модуль (1550,92 нм, 120 км, LC) |
В Таблице 5 показаны рекомендуемые оптические приемопередатчики 10GE SFP+.
| Модели | Описание |
| Оптический трансивер, SFP+, 10G, многомодовый модуль (850 нм, 0,3 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1310 нм, 10 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (1550 нм, 40 км, LC) | |
| Оптический трансивер, SFP+, 10G, многомодовый модуль (1310 нм, 0,22 км, LC, LRM) | |
| 10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1330nm / RX1270nm, 10 км, LC) | |
| 10GBase, оптический трансивер BIDI, SFP+, 10G, одномодовый модуль (TX1270nm / RX1330nm, 10 км, LC) | |
| Оптический трансивер 10GBase-USR, SFP+, 10G, многорежимный модуль (850 нм, 0,1 км, LC) | |
| Оптический трансивер 10GBase-ZR, SFP+, 10G, одномодовый модуль (1550 нм, 80 км, LC) | |
| Оптический трансивер, SFP+, 9,8G, одномодовый модуль (1310 нм, 1,4 км, LC) |
В Таблице 6 показан рекомендуемый оптический трансивер 10GE-CWDM.
| Модели | Описание |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1471 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1491 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1511 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1531 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1551 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1571 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1591 нм, 70 км, LC) | |
| Оптический трансивер, SFP+, 10G, одномодовый модуль (CWDM, 1611 нм, 70 км, LC) |
В Таблице 7 показаны рекомендуемые медные приемопередатчики GE.
| Модели | Описание |
| SFP-1000BaseT | Электрический приемопередатчик, SFP, GE, модуль электрического интерфейса (100 м, RJ45) |
Сравните с аналогичными товарами
В таблице 8 показано сравнение коммутаторов Huawei S5700-28X-LI-AC и S5700-28X-LI-24S-AC.
| Модели | S5700-28X-LI-AC | |
| Нисходящие порты | 24 порта Ethernet 10/100/1000 Base-T | 24 порта GE SFP 4 комбинированных порта 10/100/1000 Base-T Ethernet |
| Восходящие порты | 4 порта 10GE SFP+ | 4 порта 10GE SFP+ |
| Источник питания | Модель переменного тока, поддерживающая RPS | Модель переменного тока, поддерживающая RPS |
