N9K-C9372PX Обзор
N9K-C9372PX — это коммутатор высотой 1RU, поддерживающий пропускную способность 1,44 Тбит/с и более 1150 млн. пакетов в секунду через 48 фиксированных портов SFP+ 10 Гбит/с и 6 фиксированных портов QSFP+ 40 Гбит/с.
Краткие характеристики

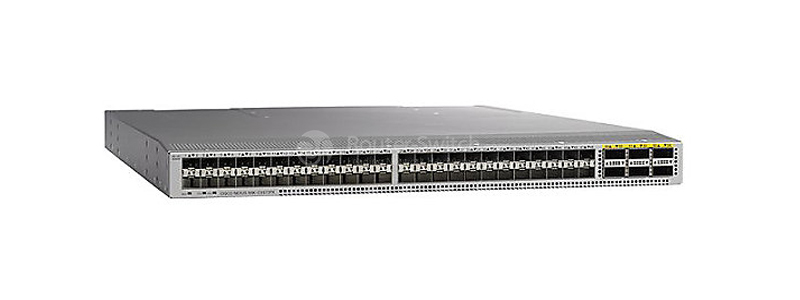

На рис. 1 показан внешний вид N9K-C9372PX.
В Таблице 1 показаны краткие характеристики.
| Код продукта | N9K-C9372PX |
| Порты | 48 фиксированных портов 1/10GBASE-T и 6 портов QSFP+ |
| Фактор формы | 1 руб. |
| Пропускная способность (Тбит/с) | 1,44 |
| Поддерживаемые скорости | 1/10-гигабитная скорость Ethernet |
| Порт восходящей линии связи 40 Gigabit Ethernet | 6 фиксированных портов QSFP+ · Усовершенствованная оптика QSFP+ обеспечивает подключение с использованием существующего оптоволокна 10 Gigabit Ethernet.· Коммутатор предлагает 25 МБ дополнительного буферного пространства для пакетов, совместно используемого всеми портами, для более отказоустойчивой работы. |
| Типичная мощность (переменного и постоянного тока) | 210 Вт |
| Максимальная мощность (переменный и постоянный ток) | 537 Вт |
| Максимальное количество маршрутов с самым длинным соответствием префикса (LPM) | 128000 |
| ЦП, SSD и память | Двухъядерные процессоры x86 с тактовой частотой 2,5 ГГц, твердотельный накопитель емкостью 64 ГБ и 16 ГБ памяти обеспечивают повышенную производительность сети. |
| Буфер (МБ) | 37 |
| Операционная система | NX-ОС, ACI |
| Поклонники | 4 |
| Физические (В x Ш x Г) | 1,72 х 17,3 х 22,5 дюйма (4,4 х 43,9 х 57,1 см) |
| Акустика | 48,5 дБА при скорости вращения вентилятора 40 %, 64,9 дБА при скорости вращения вентилятора 70 % и 77,8 дБ при скорости вращения вентилятора 100 %. |
| Вес (без блоков питания и вентиляторов ) | 22,2 фунта (10,1 кг) |
·Типичные и максимальные значения мощности основаны на входном сигнале, поступающем от силовой цепи. Значение блока питания (например, блок питания переменного тока мощностью 650 Вт: N9K-PAC-650W) основано на номинальной выходной мощности внутри коммутатора.
· Фактический максимальный масштаб зависит от режима переадресации системы.
информация о продукте

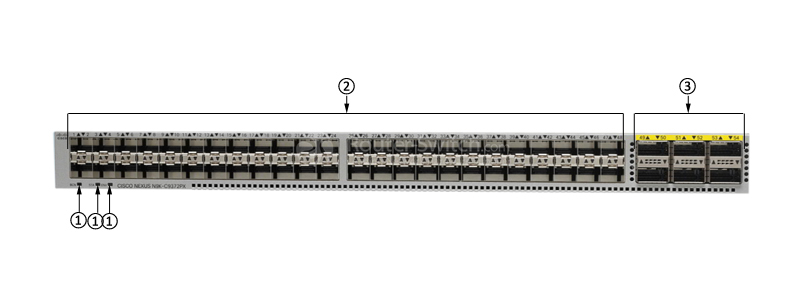

На рис. 2 показана передняя панель N9K-C9372PX.
Примечание:
| ① | Индикаторы маяка (BCN), состояния (STS) и среды (ENV) |
| ② | 10-гигабитные порты SFP+ APIC (48), поддерживающие 1- и 10-гигабитный Ethernet |
| ③ | 40-гигабитные порты QSFP+, обращенные к корешку (6) с поддержкой 10- и 40-гигабитного Ethernet |

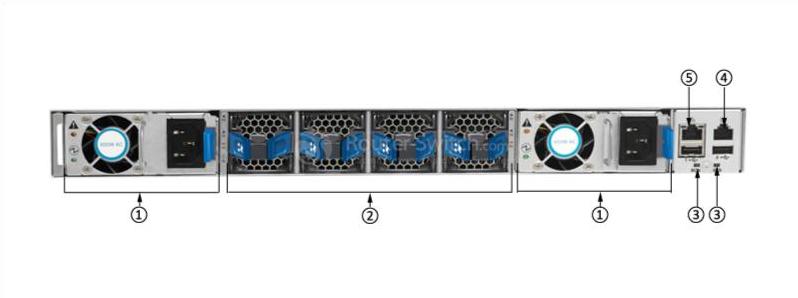

На рис. 3 показана задняя панель N9K-C9372PX.
Примечание:
| ① | Модули блоков питания (1 или 2) (показаны блоки питания переменного тока) со слотами, пронумерованными 1 (слева) и 2 (справа) |
| ② | Модули вентиляторов (4) со слотами, пронумерованными от 1 (слева) и 4 (справа) |
| ③ | Светодиоды маяка (BCN) и состояния (STS) |
| ④ | Консольный порт (1) |
| ⑤ | Порт управления (1) |
Аксессуары
В Таблице 2 показаны рекомендуемые элементы для N9K-C9372PX.
| Категория | Модель | Описание |
| Приемопередатчик 40G и кабели | Медный кабель Cisco QSFP-QSFP с прямым подключением 40GBASE-CR4 QSFP-H40G-ACU10M | |
| Медный кабель Cisco QSFP-QSFP с прямым подключением 40GBASE-CR4 QSFP-H40G-CU1M | ||
| Медный кабель Cisco QSFP-QSFP с прямым подключением 40GBASE-CR4 QSFP-H40G-CU3M | ||
| Медный кабель Cisco QSFP-QSFP с прямым подключением 40GBASE-CR4 QSFP-H40G-CU5M | ||
| Трансивер 1/10G и кабели | SFP-модуль 10GBASE-SR | |
| Модуль 10GBASE-LR SFP+ для SMF 10 Гбит/с | ||
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM |
Сравните с аналогичными товарами
В таблице 3 показано сравнение N9K-C9372PX и N9K-C9372TX.
| Код продукта | N9K-C9372PX | |
| Порты | 48 фиксированных портов 1/10GBASE-T и 6 портов QSFP+ | 48 фиксированных портов 1/10GBASE-T и 6 портов QSFP+ |
| Фактор формы | 1 руб. | 1 руб. |
| Пропускная способность (Тбит/с) | 1,44 | 1,44 |
| Поддерживаемые скорости | 1/10-гигабитная скорость Ethernet | 100-мегабитная скорость Ethernet и 1/10-гигабитная скорость Ethernet |
| Типичная мощность (переменного и постоянного тока) | 210 Вт | 374,5 Вт |
| Максимальная мощность (переменный и постоянный ток) | 537 Вт | 694 Вт |
| Максимальное количество маршрутов с самым длинным соответствием префикса (LPM) | 128000 | 128000 |
| Акустика | 48,5 дБА при скорости вращения вентилятора 40 %, 64,9 дБА при скорости вращения вентилятора 70 % и 77,8 дБ при скорости вращения вентилятора 100 %. | 48,6 дБА при скорости вращения вентилятора 40 %, 65,2 дБА при скорости вращения вентилятора 70 % и 76,5 дБ при скорости вращения вентилятора 100 %. |
| Вес (без блоков питания и вентиляторов ) | 22,2 фунта (10,1 кг) | 22,6 фунта (10,25 кг) |
