CISCO3945/K9 Обзор
Маршрутизатор Cisco 3945, модульный модуль Services Performance Engine (SPE) 150, который можно модернизировать для еще более высокой производительности по мере развития сред WAN следующего поколения.
Краткие характеристики

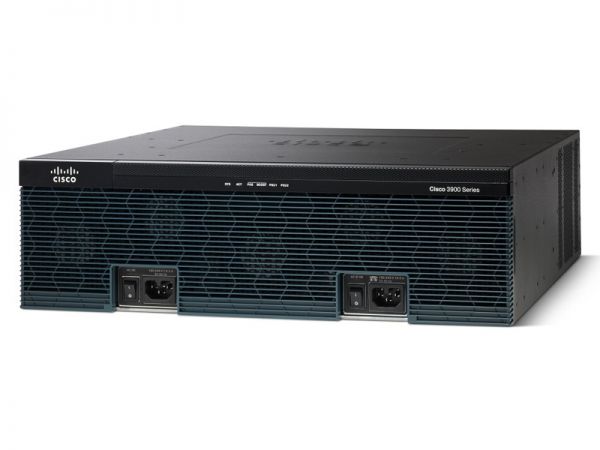

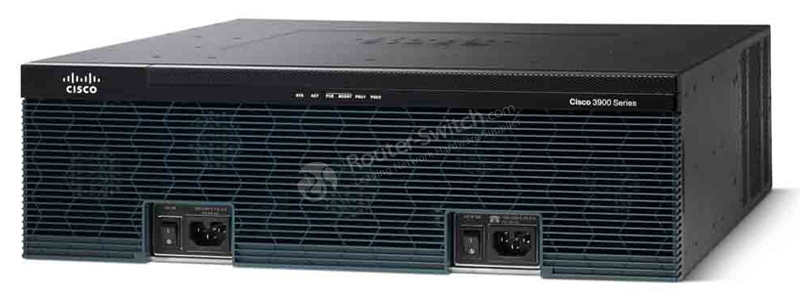

На рис. 1 показан внешний вид CISCO3945/K9.
В таблице 1 приведены краткие характеристики CISCO3945/K9.
| Код продукта | CISCO3945/K9 |
| Модуль Services Performance Engine | с ТФЭ 150 |
| Стойки | 3U |
| Интерфейсы | 3 встроенных порта Ethernet 10/100/1000 с 2 портами с возможностью подключения RJ-45 или SFP |
| Слоты расширения) | 4 слота для сервисных модулей 1 слот модуля внутренних служб 4 слота для встроенных цифровых сигнальных процессоров (DSP) 4 слота для плат расширенного высокоскоростного интерфейса WAN (EHWIC) |
| БАРАН | 1 ГБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 8 ГБ (макс.) |
| Размеры | 47,6 см х 43,8 см х 13,3 см |
| Вес упаковки | 21,84 кг |
информация о продукте

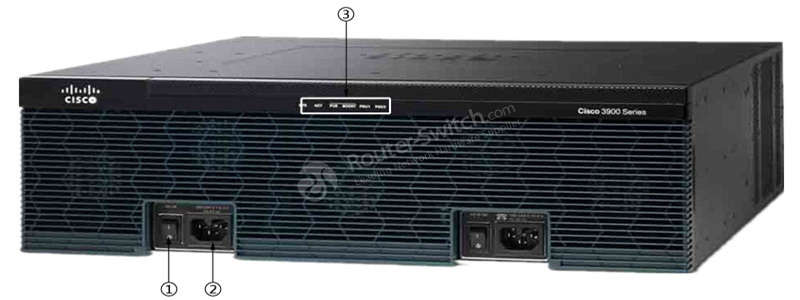

На рис. 2 показана передняя панель маршрутизатора Cisco 3945.
Примечание:
① Переключатель включения/выключения ② Разъем питания ③ Зона светодиодов
В Таблице 2 показано описание области светодиодов.
| ВЕЛ | Описание | |
| Светодиодный индикатор состояния системы | Сплошной зеленый | Сплошной зеленый цвет указывает на нормальную работу. |
| Мигающий зеленый | Система загружается или находится в режиме мониторинга ПЗУ. | |
| Янтарь | Системная ошибка. | |
| Выключенный | Отключено питание или неисправна системная плата. | |
| Светодиод состояния ACT | Постоянный или мигающий зеленый | Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода. |
| Выключенный | Передачи пакетов не происходит. | |
| ПОЭ | Зеленый | Питание IP-телефона включено. |
| Янтарь | Питание IP-телефона не включено. | |
| ПС1/ПС2 | Зеленый | Система работает. |
| Янтарь | Система не работает. | |

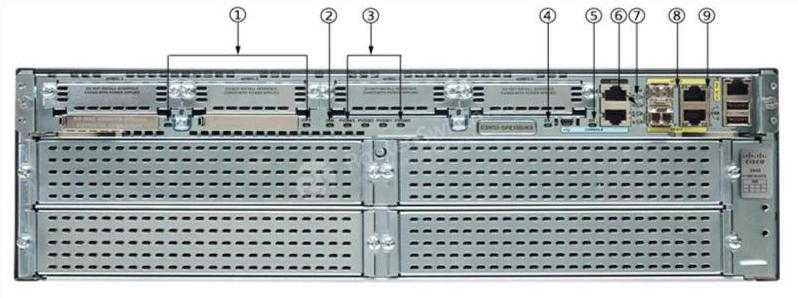

На рис. 3 показана задняя панель маршрутизатора Cisco 3945/K9 со светодиодами.
Примечание:
① Compact flash 0 и 1 (0, справа) ② ISM ③ PVDM3 0,1,2 и 3 (0, крайний справа) ④ EN (Включить USB-консоль)
⑤ EN (включение консоли RJ-45) ⑥ SFP S ⑦ SFP EN ⑧ S (скорость) ⑨ L (канал)
В Таблице 3 приведено описание этих светодиодов на задней панели.
| ВЕЛ | Цвет | Описание | Расположение |
| Компактная флэш-память 1 | Зеленый | Флэш-память занята. | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| Мигающий зеленый затем выключается | CompactFlash готов к удалению. | ||
| Компактная флэш-память 0 | Зеленый | Флэш-память занята. | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| Мигающий зеленый затем выключается | CompactFlash готов к удалению. | ||
| С (скорость) | 1 мигание + пауза | Порт GE работает на скорости 10 Мбит/с. | Задняя панель |
| 2 мигания + пауза | Порт GE работает на скорости 100 Мбит/с. | ||
| 3 мигания + пауза | Порт GE работает на скорости 1000 Мбит/с. | ||
| Л (ссылка) | Зеленый | Связь GE установлена. | Задняя панель |
| Выключенный | Канал GE не установлен. | ||
| RU (консольный порт RJ-45) | Зеленый | Консольный порт RJ-45 активен. | Задняя панель |
| EN (последовательный консольный порт USB) | Зеленый | Консольный порт USB активен. | Задняя панель |
| ИСМ | Зеленый | Инициализировано. | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Не установлен. | ||
| ПВДМ3 0,1,2 и 3 | Зеленый | PVDM инициализируется. | Задняя панель |
| Янтарь | PVDM обнаружен, но не инициализирован. | ||
| Выключенный | ПВДМ не установлен. | ||
| СФП С | Мигающий зеленый | Частота мигания указывает на скорость порта. | Задняя панель |
| SFP EN | Выключенный | Нет. | Задняя панель |
| Зеленый | Присутствует и включен. | ||
| Янтарь | Присутствует с неудачей. |

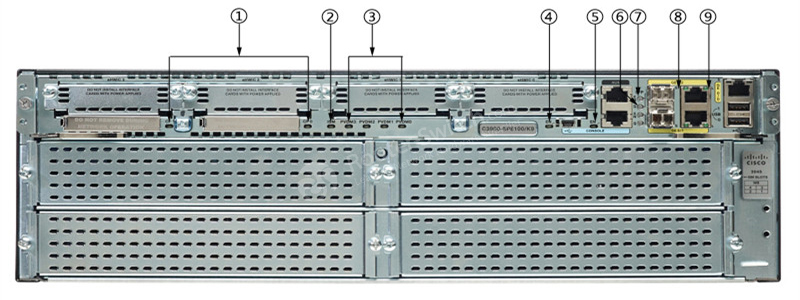

На рис. 4 показана задняя панель маршрутизатора Cisco 3945 со слотами и портами.
Примечание:
① Compact flash 0 и 1 (0, справа) ② EHWIC 0,1,2 и 3 (0, крайний справа) ③Последовательный порт USB ④Последовательный консольный порт RJ-45 ⑤AUX-порт ⑥ SFP 1 и SFP 2 (2, вверху)
⑦ Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (GE 0/1, нижний) ⑧ Порт Ethernet 10/100/1000 GE 0/0 ⑨ USB 0 и USB 1 (1, вверху) ⑩ Заземление ⑪ Слоты сервисного модуля
На рис. 5 показана область SPE, и вы можете обновить эти слоты и порты непосредственно с помощью одного модуля SPE.
Cisco серии 3900 предлагает заменяемые SPE, которые позволяют вам защитить ваши первоначальные инвестиции в платформу Cisco 3900 в течение более длительного периода времени и масштабировать производительность маршрутизатора по мере роста вашей сети и потребностей филиала.

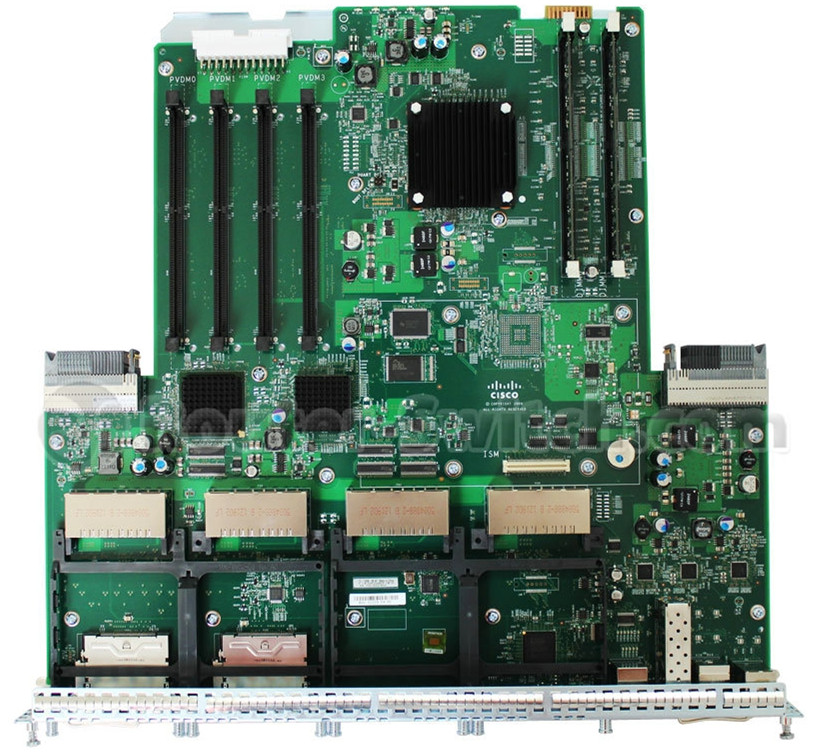

На рис. 6 показан внутренний вид CISCO3945/K9.
Примечание:
Маршрутизатор Cisco 3945 поддерживает два слота памяти, в которые были установлены две карты памяти по 512 МБ. При обновлении памяти карты памяти одинаковой емкости должны быть вставлены в два слота памяти одновременно. Он не поддерживает использование только одного слота памяти.
Модули и лицензии
В таблице 4 показаны модули и лицензии для этого маршрутизатора.
| Модели | Описание |
| Cisco Services Performance Engine 150 для Cisco 3945 ISR. (Это настраиваемый элемент в CISCO3945/K9.) | |
| Enhanced EtherSwitch Service Module, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise | |
| Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise | |
| Голосовая/WAN-карта Cisco VWIC3-2MFT-G703 | |
| 2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | |
| Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU | |
| Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900 | |
| Модуль внутренних служб (ISM) с модулем Services Ready Engine | |
| 16-канальный голосовой DSP-модуль высокой плотности | |
| Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR | |
| Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900 | |
| МЕМУСБ-1024ФТ | USB-флеш-токен на 1 ГБ |
| Лицензии | Описание |
| Лицензия Cisco 3900 L-FL-39-HSEC-K9 Лицензия на соответствие экспортным ограничениям США для серии 3900 | |
| Лицензия на маршрутизатор Cisco 3900 — FL-39-SNA = лицензия SNA на электронную доставку для Cisco 3925/3945 для Cisco серии 3900 | |
| L-SL-39-APP-K9= | Лицензия Cisco Application Experience License серии ISR 3900 — включает лицензии для: AppX, DATA и WAASX. |
| SL-39-SEC-K9-cisco-3900-series-ios-software-licenses/" title="L-SL-39-SEC-K9">L-SL-39-SEC-K9 | Лицензия Cisco 3900 SL-39-SEC-K9-cisco-3900-series-ios-software-licenses/" title="L-SL-39-SEC-K9">L-SL-39-SEC-K9 Security E-Delivery PAK для Cisco серии 3900 |
| Лицензия Cisco 3900 L-SL-39-UC-K9 Пакет электронной доставки унифицированных коммуникаций для Cisco серии 3900 |
