CISCO3925/K9 Cisco 3925 Router 3900 Series ISR G2

Фото CISCO3925/K9 Cisco 3925 Router 3900 Series ISR G2

Характеристики

Модель : CISCO3925/K9

Детали : Маршрутизатор Cisco 3925 с SPE100 (3GE, 4EHWIC, 4DSP, 2SM, 256MBCF, 1GBDRAM, IPB)

Все товары Cisco

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

CISCO3925/K9 Обзор

Маршрутизатор Cisco 3925, модульный модуль Services Performance Engine (SPE) 100, который можно модернизировать для еще более высокой производительности по мере развития сред WAN следующего поколения.

Краткие характеристики

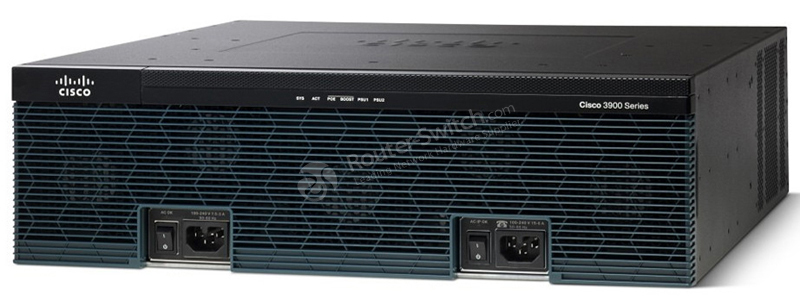

На рис. 1 показан внешний вид CISCO3925/K9.

В Таблице 1 приведены краткие характеристики CISCO3925/K9.

Код продукта	CISCO3925/K9
Модуль Services Performance Engine	с ТФЭ 100
Стойки	3U
Интерфейсы	3 встроенных порта Ethernet 10/100/1000 с 2 портами с возможностью подключения RJ-45 или SFP
Слоты расширения)	2 слота для сервисных модулей 1 слот модуля внутренних служб 4 слота для встроенных цифровых сигнальных процессоров (DSP) 4 слота для плат расширенного высокоскоростного интерфейса WAN (EHWIC)
БАРАН	1 ГБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	47,6 см х 43,8 см х 13,3 см
Вес упаковки	27,78 кг

информация о продукте

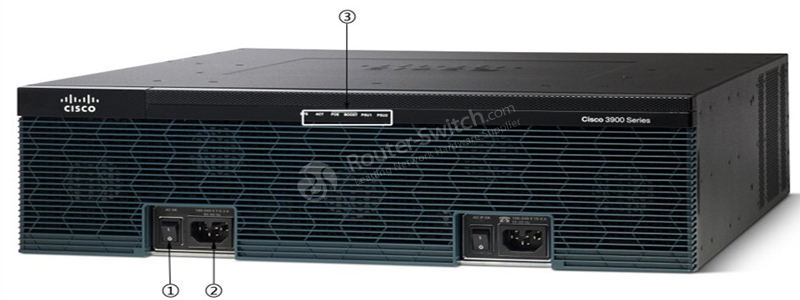

На рис. 2 показана передняя панель маршрутизатора Cisco 3925.

Примечание:

① Переключатель включения/выключения ② Разъем питания ③ Зона светодиодов

В Таблице 2 показано описание области светодиодов.

ВЕЛ	Описание
Светодиодный индикатор состояния системы	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
Светодиод состояния ACT	Постоянный или мигающий зеленый	Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода.
Светодиод состояния ACT	Выключенный	Передачи пакетов не происходит.
ПОЭ	Зеленый	Питание IP-телефона включено.
ПОЭ	Янтарь	Питание IP-телефона не включено.
ПС1/ПС2	Зеленый	Система работает.
ПС1/ПС2	Янтарь	Система не работает.

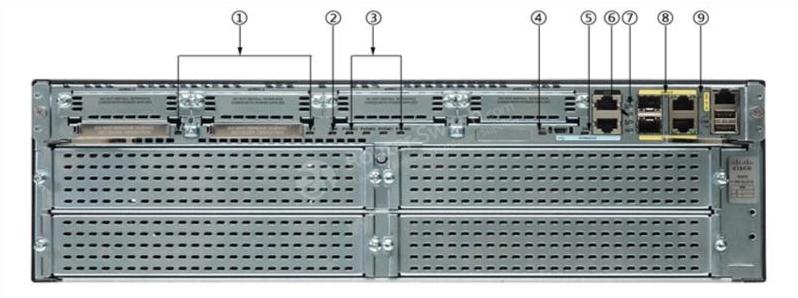

На рис. 3 показана задняя панель маршрутизатора Cisco 3925/K9 со светодиодами.

Примечание:

① Compact flash 0 и 1 (0, справа) ② ISM ③ PVDM3 0,1,2 и 3 (0, крайний справа) ④ EN (включение консоли USB) ⑤ EN (включение консоли RJ-45) ⑥ SFP S ⑦ SFP EN ⑧ S (скорость) ⑨ L (связь)

В Таблице 3 приведено описание этих светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
Компактная флэш-память 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
Компактная флэш-память 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
ИСМ	Зеленый	Инициализировано.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Выключенный	Не установлен.
ПВДМ3 0,1,2 и 3	Зеленый	PVDM инициализируется.	Задняя панель
	Янтарь	PVDM обнаружен, но не инициализирован.
	Выключенный	ПВДМ не установлен.
СФП С	Мигающий зеленый	Частота мигания указывает на скорость порта.	Задняя панель
SFP EN	Выключенный	Нет.	Задняя панель
	Зеленый	Присутствует и включен.
	Янтарь	Присутствует с неудачей.

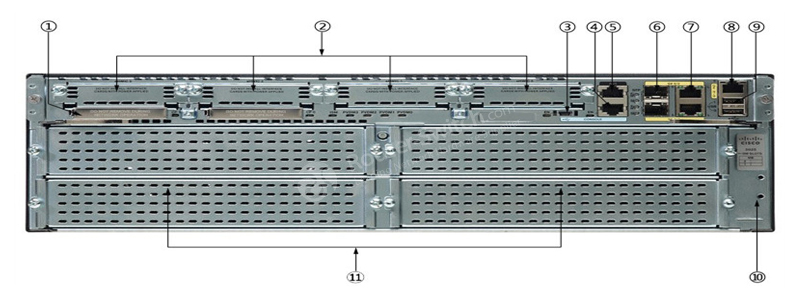

На рис. 4 показана задняя панель маршрутизатора Cisco 3925 со слотами и портами.

Примечание:

① Compact flash 0 и 1 (0, справа) ② EHWIC 0,1,2 и 3 (0, крайний справа) ③ Последовательный порт USB ④ Последовательный консольный порт RJ-45 ⑤ Порт AUX ⑥ SFP 1 и SFP 2 (2, вверху) )

⑦ Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (GE 0/1, нижний) ⑧ Порт Ethernet 10/100/1000 GE 0/0 ⑨ USB 0 и USB 1 (1, вверху) ⑩ Заземление ⑪ Слоты сервисного модуля

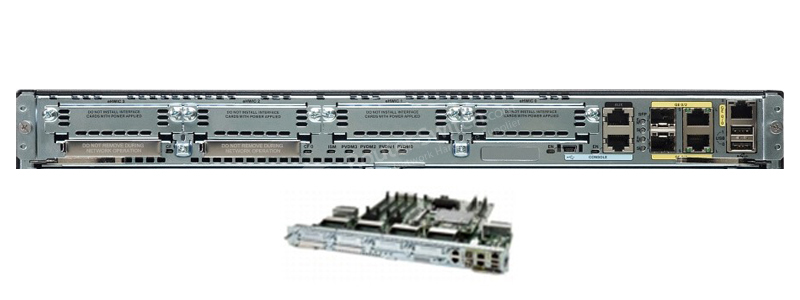

На рис. 5 показана область SPE, и вы можете обновить эти слоты и порты непосредственно с помощью одного модуля SPE.

Cisco серии 3900 предлагает заменяемые SPE, которые позволяют вам защитить ваши первоначальные инвестиции в платформу Cisco 3900 в течение более длительного периода времени и масштабировать производительность маршрутизатора по мере роста вашей сети и потребностей филиала.

CISCO3925E/K9 SPE" src="/upload/media/wysiwyg/CISCO3925-K9/Cisco_3925-k9-SPE.jpg" title="CISCO3925E/K9 SPE">

Модули и лицензия

В таблице 4 показаны модули и лицензии для этого маршрутизатора.

Модели	Описание
C3900-SPE100/K9	Cisco Services Performance Engine 100 для Cisco 3925 ISR. (Это настраиваемый элемент в CISCO3925/K9.)
SM-ES3G-16-P	Enhanced EtherSwitch Service Module, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
SM-ES3G-24-P	Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
VWIC3-2MFT-G703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
HVIK-2T	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
ISM-SRE-300-K9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
PVDM3-16	16-канальный голосовой DSP-модуль высокой плотности
MEM-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
MEM-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
MEM-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
MEM-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
МЕМУСБ-1024ФТ	USB-флеш-токен на 1 ГБ
Лицензии	Описание
L-FL-39-HSEC-K9=	Лицензия Cisco 3900 L-FL-39-HSEC-K9 Лицензия на соответствие экспортным ограничениям США для серии 3900
Л-FL-39-SNA	Лицензия на маршрутизатор Cisco 3900 — FL-39-SNA = лицензия SNA на электронную доставку для Cisco 3925/3945 для Cisco серии 3900
L-SL-39-APP-K9=	Лицензия Cisco Application Experience License серии ISR 3900 — включает лицензии для: AppX, DATA и WAASX.
SL-39-SEC-K9-cisco-3900-series-ios-software-licenses/" title="L-SL-39-SEC-K9">L-SL-39-SEC-K9	Лицензия Cisco 3900 SL-39-SEC-K9-cisco-3900-series-ios-software-licenses/" title="L-SL-39-SEC-K9">L-SL-39-SEC-K9 Security E-Delivery PAK для Cisco серии 3900
L-SL-39-UC-K9	Лицензия Cisco 3900 L-SL-39-UC-K9 Пакет электронной доставки унифицированных коммуникаций для Cisco серии 3900

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 3925/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес genius@firstlan.ru .

Сертификаты качества

Спецификация

CISCO3925/K9 Спецификация

Спецификация CISCO3925/K9
Общий
Производитель	Сиско Системс, Инк
Номер детали производителя	CISCO3925/K9
Тип продукта	Маршрутизатор
Фактор формы	Настольный - модульный - 3U
Технология подключения	Проводной
Протокол передачи данных	Ethernet, быстрый Ethernet, гигабитный Ethernet
Емкость	Сеансы Cisco Unified Communications Manager Express: 250 Сеансы Cisco Unified SRST: 730
Сетевой/транспортный протокол	IPSec, PPPoE, L2TPv3
Протокол маршрутизации	OSPF, IS-IS, BGP, EIGRP, DVMRP, PIM-SM, IGMPv3, GRE, PIM-SSM, статическая маршрутизация IPv4, статическая маршрутизация IPv6, на основе политик маршрутизация (PBR)
Протокол удаленного управления	СНМП, РМОН
Алгоритм шифрования	SSL
Функции	Защита брандмауэра, поддержка VPN, поддержка MPLS, поддержка системного журнала, фильтрация контента, поддержка IPv6, взвешенная справедливая организация очереди на основе классов (CBWFQ), взвешенное случайное раннее обнаружение (WRED), качество обслуживания (QoS), динамическая многоточечная VPN (DMVPN)
Соответствие стандартам	IEEE 802.3, IEEE 802.1Q, IEEE 802.1ah, IEEE 802.1ag
DRAM-память	1 ГБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Светодиодные индикаторы состояния Индикаторы	Ссылочная активность, мощность
Слоты для подключения
Интерфейсы маршрутизатора	3 порта 10Base-T/100Base-TX/1000Base-T — RJ-45 Управление: 1 х консоль - RJ-45 Управление: 1 x консоль - mini-USB Type B Серийный номер: 1 вспомогательный - RJ-45 Высокоскоростной USB: 2 x 4-контактный USB тип A 2 x SFP (мини-GBIC)
Всего слотов расширения (бесплатно)	4 ( 4 ) х EHWIC 4 ( 4 ) х ПВДМ 2 ( 1 ) карта памяти CompactFlash 1 (1) слот расширения 2 ( 2 ) х сервисный модуль (СМ)
Источник питания
Силовое устройство	Источник питания - внутренний
Требуемое напряжение	120/230 В переменного тока (47/63 Гц)
Размеры / Вес / Разное
Размеры (Ш × Г × В)	18,74 × 17,24 × 5,24 дюйма (47,6 × 43,8 × 13,3 см)
Пакет Уайт	61,3 фунта (27,78 кг)
Масса	39 фунтов (17,7 кг)
Соответствие стандартам	CISPR 22, класс A, CISPR 24, EN55024, EN55022, класс A, EN50082-1, AS/NZS 60950-1, AS/NZ 3548, класс A, CAN/CSA-E60065-00, ICES-003, класс A, CS-03, FCC CFR47, часть 15, EN300-386, UL 60950-1, IEC 60950-1, EN 60950-1, CSA C22.2 № 60065, BSMI CNS 13438
Программное обеспечение
Программное обеспечение IOS в комплекте	IP-база Cisco IOS

Модель

CISCO3925/K9

Детали

Маршрутизатор Cisco 3925 с SPE100 (3GE, 4EHWIC, 4DSP, 2SM, 256MBCF, 1GBDRAM, IPB)
