CISCO2901/K9 Cisco 2901 Router ISR G2

Фото CISCO2901/K9 Cisco 2901 Router ISR G2

Характеристики

Модель : CISCO2901/K9

Детали : Маршрутизатор Cisco 2901 с 2 GE, 4 EHWIC, 2 DSP, 256 МБ CF, 512 МБ DRAM, IP Base

Все товары Cisco

Все товары категории

Информация на сайте Firstlan.ru, включая цены и характеристики, представлена для справки и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Договор заключается только после предварительного согласования наличия, наименования и количества товара.

CISCO2901/K9 Обзор

Маршрутизатор Cisco 2901 с поддержкой голосового модуля предназначен для небольших офисов.

Краткие характеристики

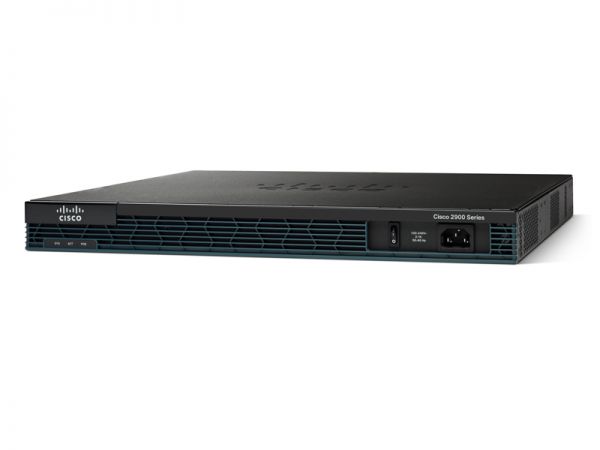

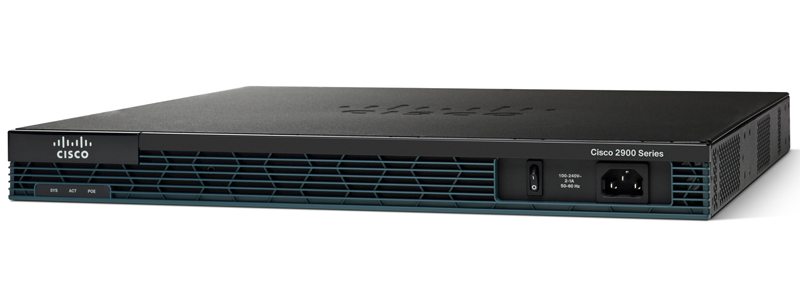

На рис. 1 показан внешний вид CISCO2901/k9.

В Таблице 1 приведены краткие характеристики CISCO2901/k9.

Код продукта	CISCO2901/k9
Стойки	1U
Интерфейсы	2 встроенных порта Ethernet 10/100/1000 Мбит/с
Слоты расширения)	2 слота для встроенных цифровых сигнальных процессоров (DSP) 4 усовершенствованных слота для высокоскоростных интерфейсных карт WAN 1 встроенный внутренний сервисный модуль для сервисов приложений
БАРАН	512 МБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	43,9 см х 43,8 см х 4,5 см
Вес упаковки	11,48 кг

информация о продукте

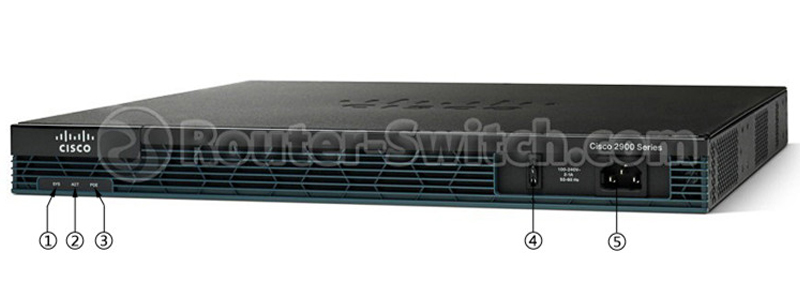

На рис. 2 показана передняя панель маршрутизатора Cisco 2901 с портами и индикаторами.

Примечание:

① SYS ② ACT ③ POE ④ Переключатель включения/выключения ⑤ Разъем питания переменного тока

В Таблице 2 показано описание области светодиодов.

ВЕЛ	Цвет	Описание
СИС	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
ДЕЙСТВОВАТЬ	Зеленый	Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода.
ДЕЙСТВОВАТЬ	Выключенный	Передачи пакетов не происходит.
PoE	Зеленый	PoE доступен.
PoE	Янтарь	Блок питания не обеспечивает питание PoE.

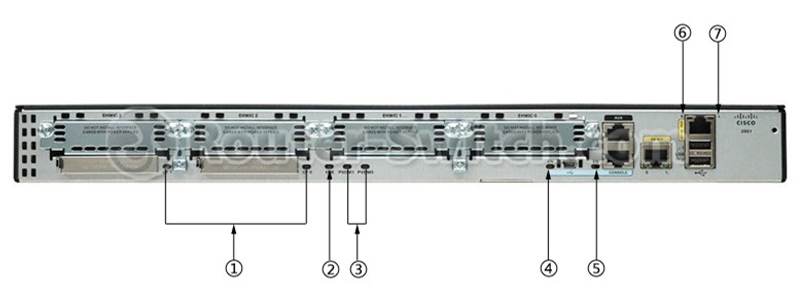

На рис. 3 показана задняя панель маршрутизатора Cisco 2901 со светодиодами.

Примечание

① Compact flash 0 и 1 (0, справа) ② ISM ③ PVDM3 0 и 1 (0, справа) ④ EN (включение консоли USB) ⑤ EN (включение консоли RJ-45) ⑥ S (скорость) ⑦ L (ссылка)

В Таблице 3 приведено описание некоторых светодиодов.

ВЕЛ	Цвет	Описание	Расположение
Компактная флэш-память 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
Компактная флэш-память 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
ИСМ	Зеленый	Инициализировано.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Выключенный	Не установлен.
ПВДМ 0 и 1	Зеленый	PVDM инициализируется.	Задняя панель
	Янтарь	PVDM обнаружен, но не инициализирован.
	Выключенный	ПВДМ не установлен.

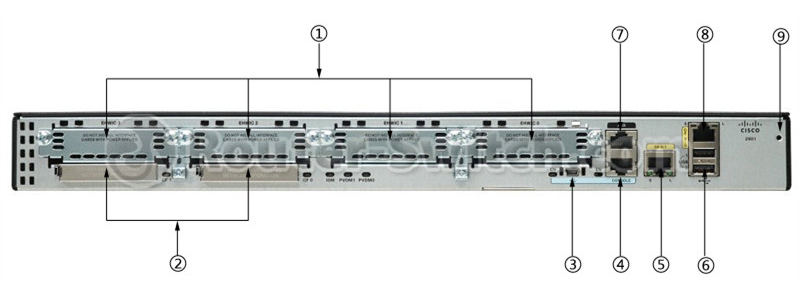

На рис. 4 показана задняя панель маршрутизатора Cisco 2901 со слотами и портами.

Примечание:

① EHWIC 0,1,2 и 3 (0, крайний справа) ② Compact flash 0 и 1 ③ Последовательный порт USB ④ Последовательный консольный порт RJ-45

⑤ Порт Ethernet 10/100/1000 (GE 0/1) ⑥ USB 0 и 1 (1 сверху) ⑦ AUX ⑧ Порт Ethernet 10/100/1000 (GE 0/0)

⑨ Земля

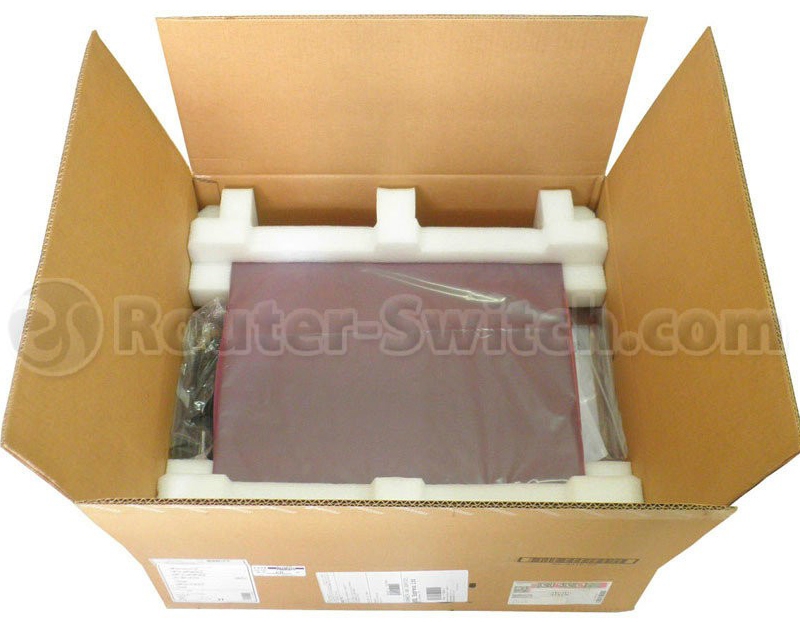

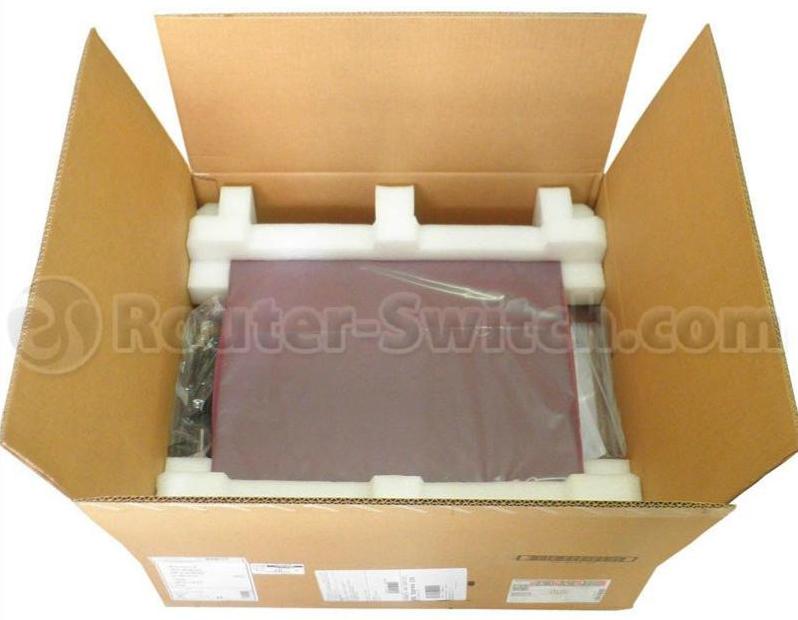

На рис. 5 показан распакованный вид CISCO2901/K9.

Карты и лицензии

В Таблице 4 показаны некоторые рекомендуемые модели для этого маршрутизатора.

Карты	Описание
VWIC3-2MFT-G703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
HVIK-2T	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Карта EHWIC WAN vb EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
ISM-SRE-300-K9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
PVDM3-16	16-канальный голосовой DSP-модуль высокой плотности
MEM-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
MEM-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
MEM-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
MEM-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
МЕМУСБ-1024ФТ	USB-флеш-токен на 1 ГБ
Лицензии	Описание
SL-29-SEC-K9-cisco-2900-series-license/" title="L-SL-29-SEC-K9">L-SL-29-SEC-K9	Лицензия Cisco 2900 SL-29-SEC-K9-cisco-2900-series-license/" title="L-SL-29-SEC-K9">L-SL-29-SEC-K9 Security E-Delivery PAK для Cisco 2901-2951
L-SL-29-APP-K9=	Лицензия Cisco Application Experience License серии ISR 2900 — включает лицензии для: AppX, DATA и WAASX.
L-SL-29-SECNPE-K9=	Лицензия Cisco 2900 L-SL-29-SECNPE-K9 SEC без шифрования полезной нагрузки E PAK для Cisco 2901-2951
L-SL-29-UC-K9=	Лицензия Cisco 2900 L-SL-29-UC-K9 = PAK электронной доставки унифицированных коммуникаций для Cisco 2901-2951

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 2901?

Свяжитесь с нами сейчас через чат или напишите на адрес genius@firstlan.ru .

Сертификаты качества

Спецификация

CISCO2901/K9 Спецификация

Спецификация CISCO2901/K9
Общий
Тип устройства	Маршрутизатор
Тип корпуса	Для монтажа в стойку - модульный - 1U
Технология подключения	Проводной
Протокол передачи данных	Ethernet, быстрый Ethernet, гигабитный Ethernet
Сетевой/транспортный протокол	IPSec, L2TPv3
Протокол маршрутизации	OSPF, IS-IS, BGP, EIGRP, DVMRP, PIM-SM, статическая IP-маршрутизация, IGMPv3, GRE, PIM-SSM, статическая маршрутизация IPv4, статическая маршрутизация IPv6, политика- маршрутизация на основе (PBR), MPLS, обнаружение двунаправленной пересылки (BFD), многоадресная рассылка IPv4-to-IPv6
Протокол удаленного управления	SNMP, RMON, TR-069
Функции	Защита брандмауэра, поддержка VPN, поддержка MPLS, поддержка системного журнала, поддержка IPv6, организация взвешенной справедливой очереди на основе классов (CBWFQ), Взвешенное случайное раннее обнаружение (WRED), агент управления веб-службами (WSMA), NetFlow
Соответствие стандартам	IEEE 802.3, IEEE 802.1Q, IEEE 802.3af, IEEE 802.3ah, IEEE 802.1ah, IEEE 802.1ag, ANSI T1.101, ITU-T G.823, ITU-T G.824
БАРАН	512 МБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Индикаторы состояния	Ссылочная активность, мощность
Расширение и подключение
Интерфейсы	2 порта 10Base-T/100Base-TX/1000Base-T — RJ-45 ¦ Управление: 1 консоль — RJ-45 ¦ Управление: 1 консоль — mini-USB Type B ¦ Серийный порт: 1 вспомогательный — RJ-45 ¦ USB: 2 4-контактных USB типа A
Слоты расширения)	4 (всего) / 4 (бесплатно) x EHWIC ¦ 2 (всего) / 2 (бесплатно) x PVDM ¦ 2 (всего) / 1 (бесплатно) x Карта CompactFlash ¦ 1 (всего) / 1 (бесплатно) x ISM
Власть
Силовое устройство	Источник питания - внутренний
Требуемое напряжение	120/230 В переменного тока (50/60 Гц)
Разнообразный
Размеры (Ш × Г × В)	17,2 × 17,3 × 1,8 дюйма (43,9 × 43,8 × 4,5 см)
Вес упаковки	25,09 фунта (11,48 кг)
Масса	13,4 фунта (6,08 кг)
Комплект для монтажа в стойку	Включено
Соответствие стандартам	CISPR 22, класс A, CISPR 24, EN55024, EN55022, класс A, EN50082-1, AS/NZS 60950-1, ICES-003, класс A, CS-03, R&TTE, FCC CFR47 часть 15, EN300-386, UL 60950-1, IEC 60950-1, EN 60950-1, BSMI CNS 13438, AS/NZS 3548 класс A, CAN/CSA C22.2 № 60950-1, VCCI V-3, EN 61000, TIA/EIA/IS-968
Программное обеспечение / системные требования
ОС предоставляется	IP-база Cisco IOS
Гарантия производителя
Служба поддержки	гарантия 90 дней
Сведения об обслуживании и поддержке	Ограниченная гарантия - 90 дней
Параметры окружающей среды
Минимальная рабочая температура	32 °F
Максимальная рабочая температура	104 °F
Диапазон влажности при эксплуатации	10 - 85%

Модель

CISCO2901/K9

Детали

Маршрутизатор Cisco 2901 с 2 GE, 4 EHWIC, 2 DSP, 256 МБ CF, 512 МБ DRAM, IP Base
