CISCO1941/K9 Обзор
Модульный маршрутизатор Cisco 1941 Router предназначен для филиалов.
Краткие характеристики

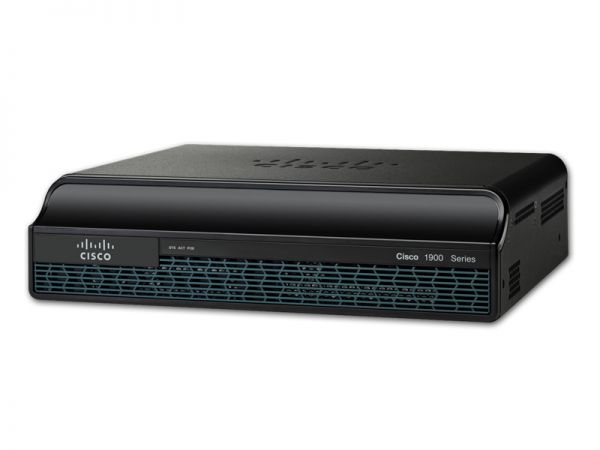

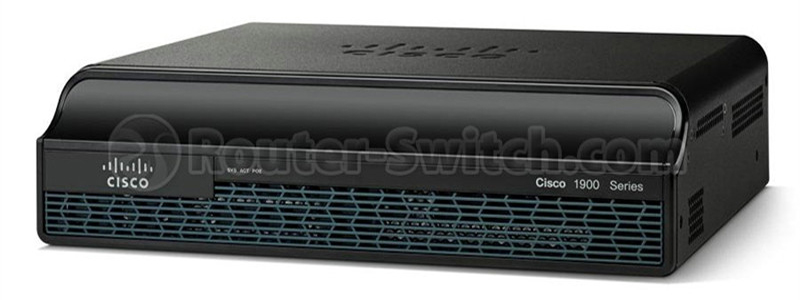

На рис. 1 показан вид спереди маршрутизатора Cisco Router 1941/K9.
В таблице 1 приведены краткие характеристики CISCO1941/K9.
| Код продукта | CISCO1941/K9 |
| Стойки | 2 руб. |
| Интерфейсы | 2 встроенных порта Ethernet 10/100/1000: GE0/0 и GE0/1 |
| Слоты расширения) | 2 расширенных слота для карт высокоскоростного интерфейса WAN 1 слот модуля внутренних служб |
| БАРАН | 512 МБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 8 ГБ (макс.) |
| Размеры | 34,3 см х 29,2 см х 8,9 см |
| Вес упаковки | 10,48 кг |
информация о продукте

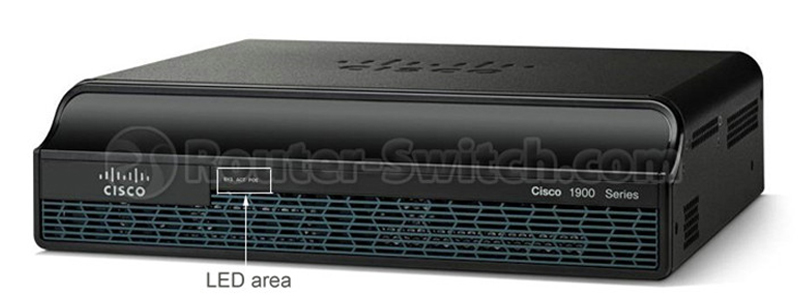

На рис. 2 показаны светодиоды статуй на передней панели 1941/K9, включая три статуи: SYS, ACT и PoE.
В Таблице 2 показано описание области светодиодов на передней панели.
| ВЕЛ | Цвет | Описание |
| СИС | Сплошной зеленый | Сплошной зеленый цвет указывает на нормальную работу. |
| Мигающий зеленый | Система загружается или находится в режиме мониторинга ПЗУ. | |
| Янтарь | Системная ошибка. | |
| Выключенный | Отключено питание или неисправна системная плата. | |
| ДЕЙСТВОВАТЬ | Зеленый | Постоянно горит или мигает, когда какие-либо пакеты передаются или принимаются через любую глобальную или локальную сеть или при отслеживании активности системы. |
| PoE | Зеленый | PoE доступен. |
| Янтарь | Блок питания не обеспечивает питание PoE. |

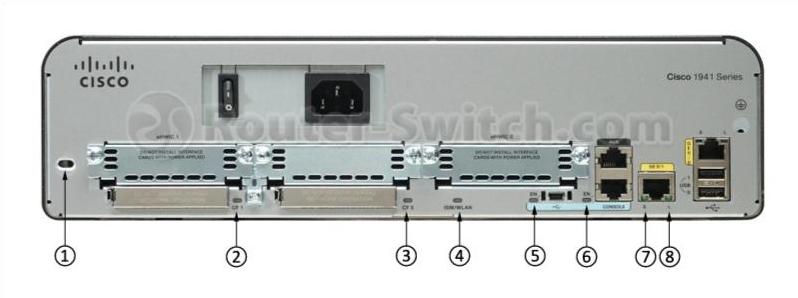

На рис. 3 показана задняя панель этого маршрутизатора со светодиодами.
Примечание:
| ① | Кенсингтонский замок безопасности | ⑤ | RU (включить USB-консоль) |
| ② | CF 1 | ⑥ | RU (включить консоль RJ-45) |
| ③ | КФ 0 | ⑦ | С (скорость) |
| ④ | ISM или WLAN | ⑧ | Л (ссылка) |
В Таблице 3 показано описание области светодиодов на задней панели.
| ВЕЛ | Цвет | Описание | Расположение |
| CF 1 | Зеленый | Флэш-память занята. | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| Мигающий зеленый затем выключается | CompactFlash готов к удалению. | ||
| КФ 0 | Зеленый | Флэш-память занята. | Задняя панель |
| Янтарь | Инициализирован с ошибкой. | ||
| Мигающий зеленый затем выключается | CompactFlash готов к удалению. | ||
| С (скорость) | 1 мигание + пауза | Порт GE работает на скорости 10 Мбит/с. | Задняя панель |
| 2 мигания + пауза | Порт GE работает на скорости 100 Мбит/с. | ||
| 3 мигания + пауза | Порт GE работает на скорости 1000 Мбит/с. | ||
| Л (ссылка) | Зеленый | Связь GE установлена. | Задняя панель |
| Выключенный | Канал GE не установлен. | ||
| RU (консольный порт RJ-45) | Зеленый | Консольный порт RJ-45 активен. | Задняя панель |
| EN (последовательный консольный порт USB) | Зеленый | Консольный порт USB активен. | Задняя панель |

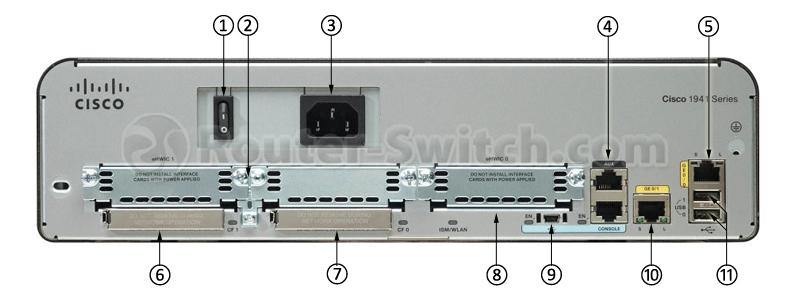

На рис. 4 показаны порты и слоты на задней панели Cisco 1941/K9.
Примечание:
| ① | Переключатель включения/выключения | ⑦ | Компактная вспышка 2 |
| ② | Слот HWIC 1 | ⑧ | Слот HWIC 2 |
| ③ | Входной разъем питания | ⑨ | последовательный USB-порт |
| ④ | AUX-порт | ⑩ | ГЭ 0/1 |
| ⑤ | ГЭ 0/0 | �� | USB-порты |
| ⑥ | Компактная вспышка 1 | ||
·Cisco 1941/K9 поддерживает 2 встроенных слота EHWIC для гибких конфигураций. Он поддерживает два модуля: 1 двойной модуль HWIC-D или одинарный модуль EHWIC/HWIC или 2 одинарный модуль E-HIC/HWIC.
· 2 высокоскоростных порта USB 2.0 обеспечивают еще один механизм защиты токенов и возможности хранения.
· Модель 1941 имеет 2 внешних слота для компактной флэш-памяти с возможностью расширения до 8 ГБ.

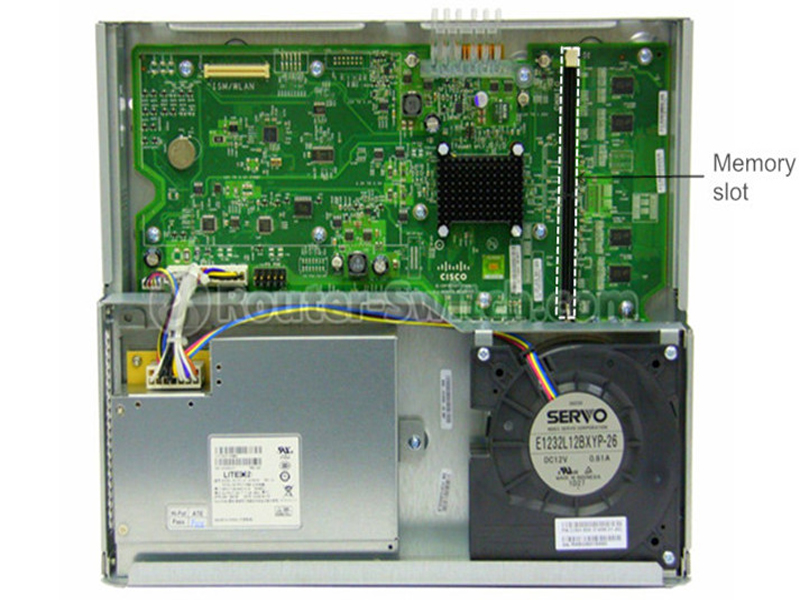

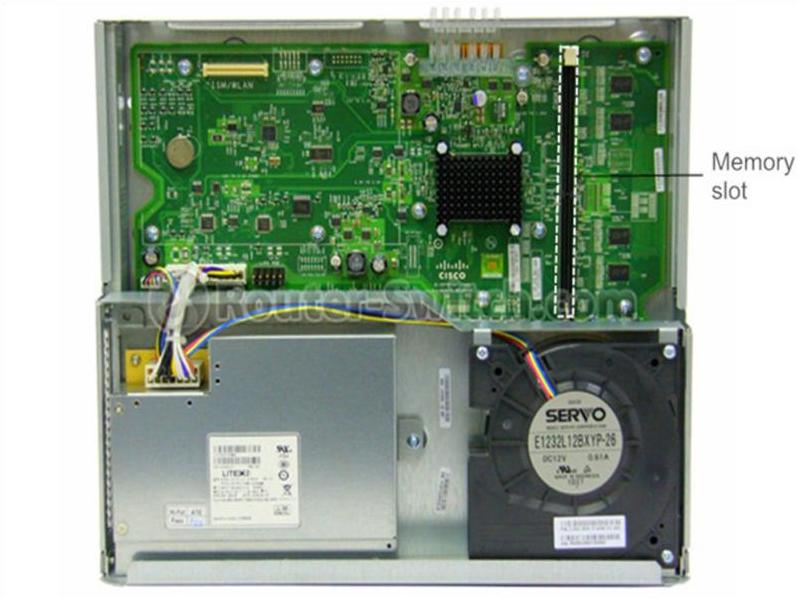

На рис. 5 показан внутренний вид Cisco 1941.
Внутри устройства есть пустой слот для памяти, поддерживающий расширение памяти.
Особенности модульности
Cisco 1941 обеспечивает значительно расширенные модульные возможности, обеспечивая защиту инвестиций клиентов.
В Таблице 4 показаны интерфейсы и модули для этого маршрутизатора.
| Модели | Описание |
| Модуль внутренних служб (ISM) с модулем Services Ready Engine | |
| Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900 | |
| Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR | |
| Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900 | |
| Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU | |
| Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900 | |
| Плата высокоскоростного интерфейса WAN маршрутизатора Cisco с двумя маршрутизируемыми портами HWIC | |
| 1-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | |
| 2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco | |
| Плата Cisco Voice/WAN VWIC3-1MFT-T1/E1 | |
| Голосовая/WAN-карта Cisco VWIC3-2MFT-T1/E1 | |
| Модуль интерфейса Cisco Voice&WAN T1/E1 VWIC3-1MFT-G703 | |
| Голосовая/WAN-карта Cisco VWIC3-2MFT-G703 |
Лицензии
Маршрутизатор Cisco 1941/K9 поддерживает лицензии IOS Technology Package.
В Таблице 5 показаны модели этих лицензий.
| Лицензии | Описание |
| L-SL-19-ДАННЫЕ-K9 | Лицензия Cisco 1900 IOS L-SL-19-DATA-K9 = PAK электронной доставки данных для Cisco 1900 |
| Л-СЛ-19-СЕК-К9 | Лицензия безопасности для Cisco 1900 |
| L-SL-19-APP-K9 | Лицензия AppX с; ДАННЫЕ и WAAS для Cisco серии 1900 |
Сравните с аналогичными маршрутизаторами
В таблице 6 показано сравнение маршрутизаторов Cisco 1921 и 1941.
| Модель | CISCO1941/K9 | |
| Интерфейс | с 2 ГЭ | 2 GE |
| Слот EHWIC | 2 | 2 |
| Слот ISM | 0 | 1 |
| Память | 512 МБ (установлено) / 512 МБ (макс.) | 512 МБ (установлено) / 2 ГБ (макс.) |
| Флэш-память | 256 МБ (установлено) / 256 МБ (макс.) | 256 МБ (установлено) / 8 ГБ (макс.) |
| Стойка | 1U | 2U |
