Cisco ISR4331-AX/K9 (3GE,2NIM,1SM,4G FLASH,4G DRAM,Advanced Service Bundle)
Похожие модели
Путь от задачи до результата
За 4 шага
ISR4331-AX/K9 Обзор
Маршрутизатор с интегрированными сервисами Cisco 4331 обеспечивает совокупную пропускную способность от 100 Мбит/с до 300 Мбит/с и предлагает один слот расширенного сервисного модуля (SM-X), который поддерживает как одинарный, так и двойной сервисный модуль, что обеспечивает гибкость вариантов развертывания. Cisco ISR4331-AX/K9 предоставляет расширенный пакет услуг .
Краткие характеристики

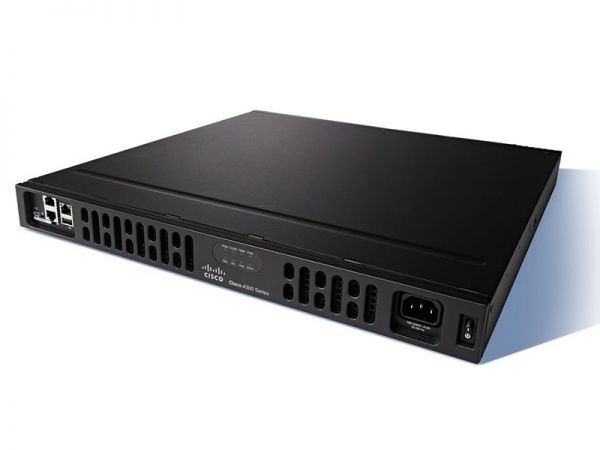

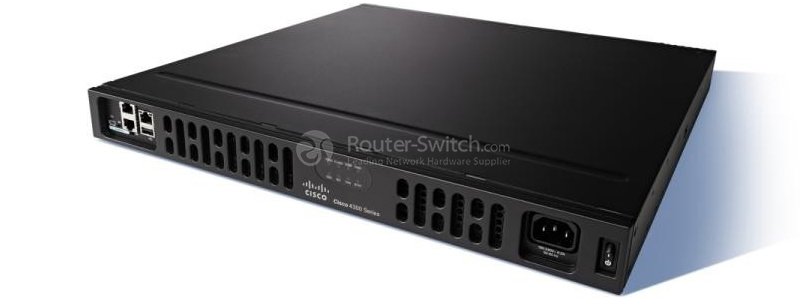

На рис. 1 показан внешний вид Cisco ISR4331-AX/K9.
ISR4331-AX-K9 Appearance" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-AX-K9/Cisco_ISR4331-AX-K9_Appearance.jpg" title="Внешний вид Cisco ISR4331-AX-K9">
В Таблице 1 показаны краткие характеристики.
| Код продукта | Cisco ISR4331-AX/K9 |
| Пучок | Расширенный пакет услуг |
| Совокупная пропускная способность | от 100 Мбит/с до 300 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 |
| Порты на базе RJ-45 | 2 |
| Порты на базе SFP | 2 |
| Слот расширенного сервисного модуля (SM-X) | 1 |
| Слоты NIM (модули сетевого интерфейса) | 2 |
| Встроенный слот ISC | 1 |
| Память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Варианты питания | Внутренний: AC и PoE |
| Высота стойки | 1 руб. |
| Размеры (В х Ш х Г) | 44,45 х 438,15 х 438,15 мм |
| Вес упаковки | 12,96 кг |
информация о продукте

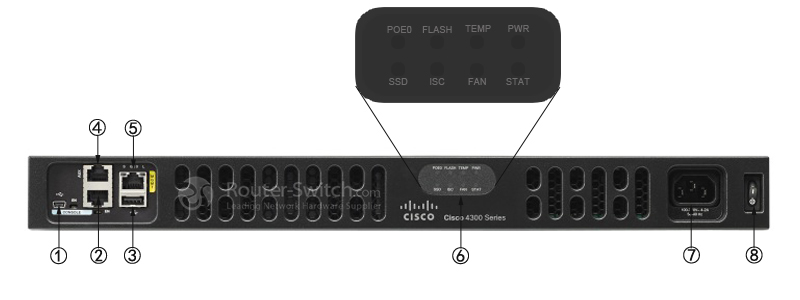

На рис. 2 показана передняя панель Cisco ISR4331-AX/K9.
ISR4331-AX-K9 Front Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-AX-K9/Cisco_ISR4331-AX-K9_Front_Panel.jpg" title="Передняя панель Cisco ISR4331-AX-K9">
Примечание:
| ① | Мини-порт USB типа B | ⑤ | Порт управления |
| ② | Последовательный консольный порт | ⑥ | светодиоды |
| ③ | USB-порт типа А | ⑦ | Мощность переменного тока |
| ④ | Дополнительный порт | ⑧ | Выключатель |

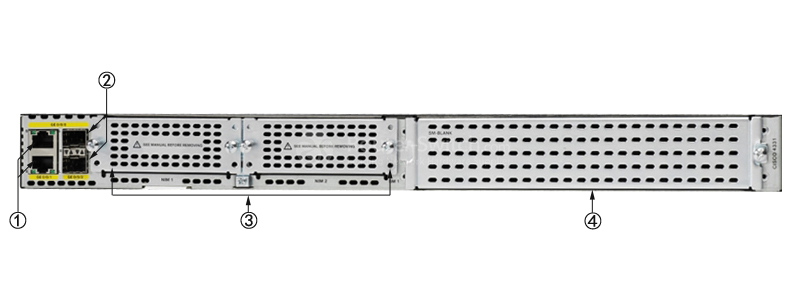

На рис. 3 показана задняя панель Cisco ISR4331-AX/K9.
ISR4331-AX-K9 back Panel" src="/upload/media/wysiwyg/Cisco-4000-Series/Cisco-ISR4331-AX-K9/Cisco_ISR4331-AX-K9_back_Panel.jpg" title="Задняя панель Cisco ISR4331-AX-K9">
Примечание:
| ① | Порты RJ45 | ③ | NIM-слоты |
| ② | Порты SFP | ④ | Слот SM-X |
·① и ②: Эти четыре порта включают один комбинированный порт, один порт RJ45 и один порт SFP. Это означает, что разъемы RJ45 и SFP в комбинированном порту нельзя использовать одновременно.
· Слоты NIM поддерживают один модуль двойной ширины или два модуля сигнальной ширины.
· Слот SM-X можно преобразовать в слот модуля сетевого интерфейса (NIM) с помощью дополнительной платы-носителя.
Модули, карты, лицензии и аксессуары
В Таблице 2 показаны некоторые рекомендуемые модули, платы, лицензии и аксессуары Cisco ISR4331-AX/K9.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | Лицензия Cisco AppX L-SL-4330-APP-K9= с 750 подключениями/ISRWAAS или 1300 подключениями/vWAAS для ISR4331 | |
| Модули сетевого интерфейса | Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
В таблице 3 показано сравнение Cisco ISR4331-AX/K9 и Cisco ISR4331/K9.
| Модели | ISR4331-AX/K9 | |
| Пучок | Никто | Расширенный пакет услуг |
| Совокупная пропускная способность | от 100 Мбит/с до 300 Мбит/с | от 100 Мбит/с до 300 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 | 3 |
| Порты на основе RJ-45 | 2 | 2 |
| Порты на базе SFP | 2 | 2 |
| Расширенные слоты сервисных модулей | 1 | 1 |
| NIM-слоты | 2 | 2 |
| Встроенный слот ISC | 1 | 1 |
| Высота стойки | 1 | 1 |
