ISR4451-H/K9 Обзор
Маршрутизатор с интегрированными сервисами Cisco 4451, названный ISR4451-X, который поддерживает 2 слота расширенных сервисных модулей (SM-X), обеспечивает совокупную пропускную способность от 1 Гбит/с до 2 Гбит/с. Этот маршрутизатор также поддерживает два типа DDRM, плоскость данных и плоскость управления/служб, что позволяет администратору легко управлять маршрутизатором.
Краткие характеристики

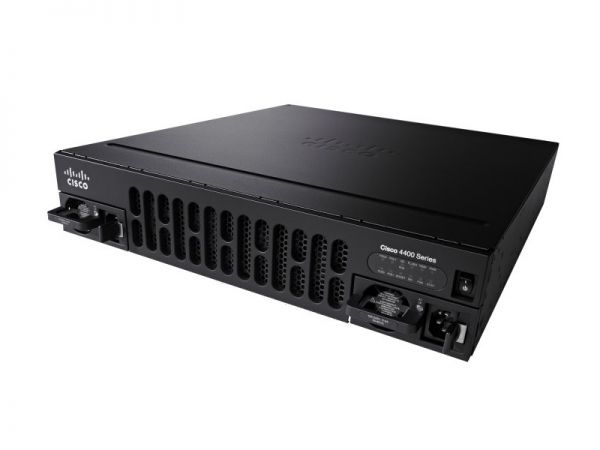

На рис. 1 показан внешний вид Cisco ISR4451-X/K9.
В Таблице 1 показаны краткие характеристики.
| Код продукта | Сиско ISR4451-H/K9 |
| Совокупная пропускная способность | от 1 Гбит/с до 2 Гбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 |
| Порты на основе RJ-45 | 4 |
| Порты на базе SFP | 4 |
| Слот расширенного сервисного модуля (SM-X) | 2 |
| Слоты NIM (модули сетевого интерфейса) | 3 |
| Встроенный слот ISC | 1 |
| DDRM (плоскость данных) | 2 ГБ (по умолчанию) / 2 ГБ (максимум) |
| DDRM (плоскость управления/служб) | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 8 ГБ (по умолчанию) / 32 ГБ (максимум) |
| Варианты питания | Внутренние: AC, DC (дорожная карта) и PoE |
| Высота стойки | 2 руб. |
| Размеры (В х Ш х Г) | 88,9 х 438,15 х 469,9 мм |
информация о продукте
На рис. 2 показана передняя панель Cisco ISR4451-X/K9.
Примечание:
| ① | Блок питания переменного тока (PSU0) | ④ | Выключатель питания маршрутизатора |
| ② | Лоток вентилятора маршрутизатора | ⑤ | светодиоды |
| ③ | Блок питания переменного тока (PSU1) | ||
· Блок вентиляторов маршрутизатора скрыт за съемной рамкой.
·Светодиоды включают 12 индикаторов.
В Таблице 2 приведены описания светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| БП | Состояние блока питания (P0 и P1) | Зеленый | Блок питания включен и подает питание. |
| Янтарь | Блок питания включен, но с ошибками или в состоянии отказа. | ||
| Выключенный | Питание отключено. | ||
| ГЭ ПОЭ | Статус внутренней дочерней карты PoE | Зеленый | Блок питания установлен и обеспечивает питание |
| Янтарь | Блок питания установлен, но в аварийном состоянии. | ||
| Выключенный | БП выключен. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| ПОВЫШЕНИЕ POE | Ускоренный режим Power Over Ethernet | Зеленый | Два блока питания PoE установлены и работают в форсированном режиме. |
| Выключенный | Это может означать одно из следующего: · Блок питания PoE не установлен. · Установлен один блок питания PoE. · Два блока питания PoE установлены и работают в резервном режиме. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |
На рис. 3 показана задняя панель Cisco ISR4451-X/K9.
Примечание:
| ① | USB-порт типа А | ⑤ | Вспомогательный порт |
| ② | Порт управления GE | ⑥ | GE-порты |
| ③ | Мини-порт USB типа B | ⑦ | NIM-слоты |
| ④ | Консольный порт | ⑧ | Слот SM-X |
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
· Порты GE включают 4 порта RJ45 и 4 порта SFP.
Модули, карты, лицензии и аксессуары
Cisco ISR4451-X/K9 — это один из маршрутизаторов Cisco серии 4000, который поддерживает новые слоты для модулей и карт, таких как NIM, ISC и т. д. Кроме того, Cisco ISR4451-X/K9 можно обновить с помощью лицензий.
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | L-SL-44-APP-K9= | Лицензия Cisco ISR 4431/4451 AppX L-SL-44-APP-K9= с подключением WAAS/vWAAS 1300/2500 RTU |
| Модули сетевого интерфейса | Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль голосового и сетевого интерфейса Cisco Multiflex Trunk четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
| Технические характеристики | ISR4451-H/K9 | ||||||
| Совокупная пропускная способность | 1,5 Гбит/с | 1 Гбит/с до 2 Гбит/с | 500 Мбит/с до 1 Гбит/с | 200 Мбит/с до 400 Мбит/с | 100 Мбит/с до 300 Мбит/с | 50 Мбит/с до 100 Мбит/с | от 35 Мбит/с до 75 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
| Порты на основе RJ-45 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
| Порты на базе SFP | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
| Расширенные слоты сервисных модулей | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
| Двойные слоты для сервисных модулей | 2 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 0 | 0 |
| NIM-слоты | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| OIR (все модули ввода/вывода) | Да | Да | Да | Да | Да | Да | Нет |
| Встроенный слот ISC | 1 | 1 | 1 | 1 | 1 | 1 | Нет |
