Cisco ISR 4351 (3GE,3NIM,2SM,4G FLASH,4G DRAM,IP Base)
Похожие модели
ISR4351/K9 Обзор
Маршрутизатор с интегрированными сервисами Cisco 4351, который поддерживает 3 слота для сетевых интерфейсных модулей (NIM), обеспечивает совокупную пропускную способность от 200 Мбит/с до 400 Мбит/с.
Краткие характеристики

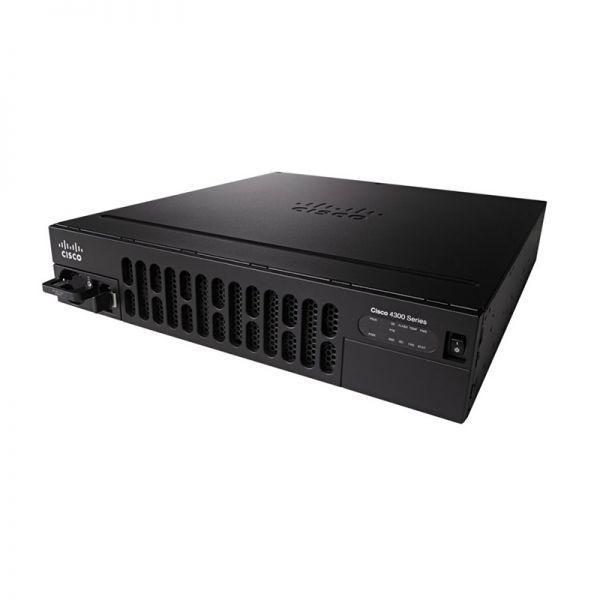

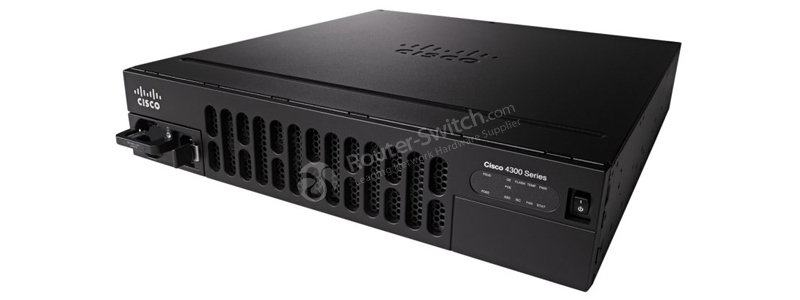

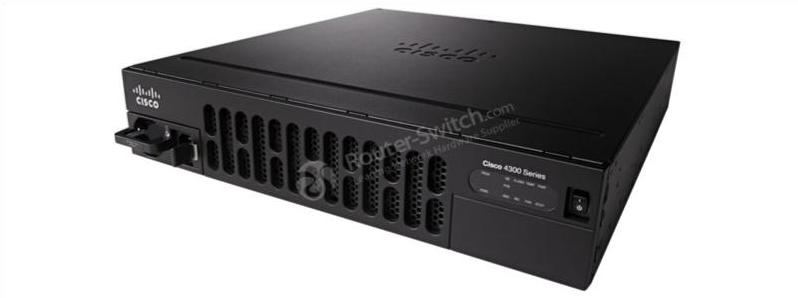

На рис. 1 показан внешний вид Cisco ISR4351/K9.
В Таблице 1 показаны краткие характеристики.
| Код продукта | Сиско ISR4351/K9 |
| Совокупная пропускная способность | от 200 Мбит/с до 400 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 3 |
| Порты на основе RJ-45 | 3 |
| Порты на базе SFP | 3 |
| Слот расширенного сервисного модуля (SM-X) | 2 |
| Слоты NIM (модули сетевого интерфейса) | 3 |
| Встроенный слот ISC | 1 |
| Память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Флэш-память | 4 ГБ (по умолчанию) / 16 ГБ (максимум) |
| Варианты питания | Внутренние: AC, DC (дорожная карта) и PoE |
| Высота стойки | 2 руб. |
| Размеры (В х Ш х Г) | 43,9 х 438,15 х 507,2 мм |
информация о продукте

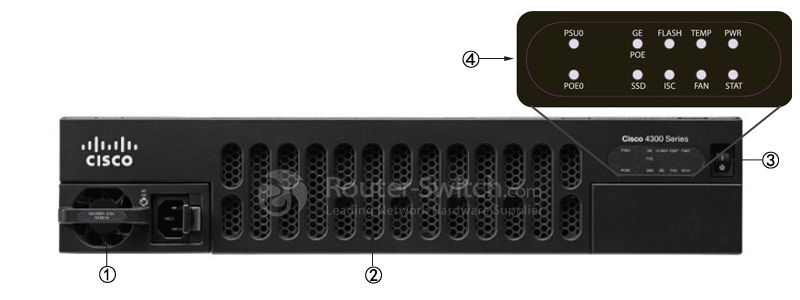

На рис. 2 показана передняя панель Cisco ISR4351/K9.
Примечание:
| ① | Блок питания | ③ | Выключатель питания маршрутизатора |
| ② | Лоток вентилятора маршрутизатора | ④ | светодиоды |
· Лоток вентиляторов маршрутизатора скрыт за съемной рамкой.
· Светодиоды включают десять индикаторов.
В Таблице 2 приведены описания светодиодов.
| светодиоды | Представляет | Цвет | Описание |
| PSU0 | Состояние блока питания (P0 и P1) | Зеленый | Блок питания включен и подает питание. |
| Янтарь | Блок питания включен, но с ошибками или в состоянии отказа. | ||
| Выключенный | Питание отключено. | ||
| POE0 | POE блок питания | Зеленый | PoE включен и подает питание. |
| Янтарь | PoE находится в неисправном состоянии. | ||
| Выключенный | Питание PoE отсутствует. | ||
| ГЭ ПОЭ | Статус внутренней дочерней карты PoE | Зеленый | Блок питания установлен и обеспечивает питание |
| Янтарь | Блок питания установлен, но в аварийном состоянии. | ||
| Выключенный | БП выключен. | ||
| ВСПЫШКА | Статус системной флэш-памяти | Мигающий зеленый | Компактная флэш-память / флэш-память eUSB присутствует и в настоящее время используется. |
| ТЕМП | Температурный статус | Сплошной зеленый | Все датчики температуры в системе находятся в допустимых пределах. |
| Янтарь | Один или несколько датчиков температуры в системе находятся за пределами допустимого диапазона. | ||
| Выключенный | Температуру не отслеживают. | ||
| мощность | Мощность системы | Зеленый | Питание системы включено и работает правильно. |
| зеленый мигает | Питание системы находится в процессе отключения. | ||
| Янтарь | Питание системы включено, но инициализация низкого уровня не удалась. | ||
| Янтарный мигает | Питание системы включено, но системе не удалось выйти из режима перезагрузки. | ||
| Выключенный | Питание системы отключено. | ||
| SSD | Состояние слота mSATA | Зеленый | SSD mSATA присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ИСК | Статус слота ISC | Зеленый | PVDM4 присутствует и включен. |
| Янтарь | Инициализирован с ошибкой. | ||
| Выключенный | Нет. | ||
| ВЕНТИЛЯТОР | Статус вентилятора | Зеленый | Все вентиляторы работают. |
| Янтарь | Один вентилятор перестал работать. | ||
| Мигающий желтый | Два или более вентилятора перестали работать, или кассета вентиляторов снята. | ||
| Выключенный | Вентиляторы не под наблюдением. | ||
| СТАТИСТИКА | Состояние системы | Сплошной зеленый | Система работает нормально. |
| Мигает желтым | BIOS/Rommon загружается. | ||
| Янтарь | BIOS/Rommon завершила загрузку, и система находится в командной строке Rommon или загружает программное обеспечение платформы. | ||
| Выключенный | Система не вышла из перезагрузки или образ BIOS не загружается. |

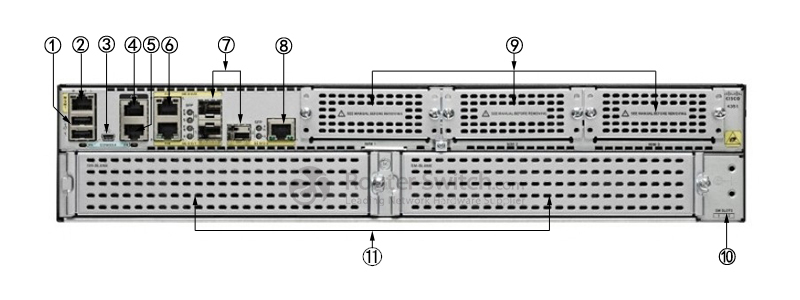

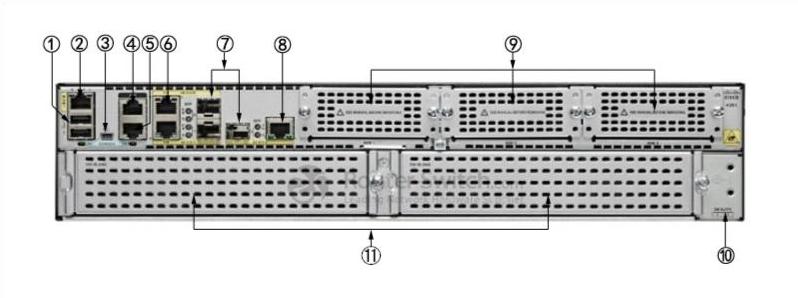

На рис. 3 показана задняя панель Cisco ISR4351/K9.
Примечание:
| ① | USB-порт типа А | ⑦ | Порт SFP (GE 0/0/0) |
| ② | Порт управления GE | ⑧ | Порт RJ-45 (GE/0/0/2) |
| ③ | Мини-порт USB типа B | ⑨ | NIM-слоты |
| ④ | Вспомогательный порт | ⑩ | Заземление |
| ⑤ | Консольный порт | ⑪ | Слот расширенного сервисного модуля (SM-X) |
| ⑥ | Порт RJ-45 (GE 0/0/1) | ||
· Модули NIM поддерживают 2 одинарных или 1 двойную ширину.
Модули, карты, лицензии и аксессуары
Cisco ISR4351/K9 является одним из маршрутизаторов Cisco серии 4000, которые поддерживают новые модули и слоты для карт, такие как NIM, ISC и т. д. Кроме того, Cisco ISR4351/K9 можно обновить с помощью лицензий.
В Таблице 3 показаны некоторые рекомендуемые модули, карты, лицензии и несколько кабелей.
| Предметы | Модели | Описания |
| Консольные и вспомогательные кабели | CAB-VSPOMOGATEL'NYJ RJ45 | Вспомогательный кабель Cisco CAB-AUX-RJ45 8ft с RJ45 и DB25M |
| CAB-ETH-S-RJ45 | Кабель маршрутизатора Cisco CAB-ETH-S-RJ45 | |
| Консольный кабель Cisco CAB-CONSOLE-RJ45 6 футов с RJ45 и DB9F | ||
| Консольный кабель Cisco CAB-CONSOLE-USB длиной 6 футов с разъемами USB типа A и mini-B | ||
| Лицензии | Лицензия Cisco AppX L-SL-4350-APP-K9= с 1300 конн/ISRWAAS или vWAAS для ISR4351 | |
| Модули сетевого интерфейса | Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | |
| Модуль сетевого интерфейса Cisco Multiflex Trunk Voice и WAN | ||
| Плата аналогового голосового сетевого интерфейса (ухо и рот) | ||
| Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS | ||
| NIM-2FXS/4FXO | Плата аналогового голосового сетевого интерфейса Cisco NIM-2FXS/4FXO | |
| Модуль Cisco Multiflex Trunk Voice и WAN Network Interface четвертого поколения | ||
| SFP для встроенных портов GE | Модуль приемопередатчика Cisco GLC-SX-MMD 1000BASE-SX SFP, MMF, 850 нм, DOM | |
| Модуль приемопередатчика Cisco GLC-LH-SMD 1000BASE-LX/LH SFP, MMF/SMF, 1310 нм, DOM | ||
| Модуль приемопередатчика Cisco GLC-ZX-SMD 1000BASE-ZX SFP, SMF, 1550 нм, DOM |
Сравните с аналогичными товарами
| Технические характеристики | ISR4351/K9 | ||||||
| Совокупная пропускная способность | 1,5 Гбит/с | 1 Гбит/с до 2 Гбит/с | 500 Мбит/с до 1 Гбит/с | 200 Мбит/с до 400 Мбит/с | 100 Мбит/с до 300 Мбит/с | 50 Мбит/с до 100 Мбит/с | от 35 Мбит/с до 75 Мбит/с |
| Всего встроенных портов WAN или LAN 10/100/1000 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
| Порты на базе RJ-45 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
| Порты на базе SFP | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
| Расширенные слоты сервисных модулей | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
| Двойные слоты для сервисных модулей | 2 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 1 (предполагается, что модули SM-X одинарной ширины не установлены) | 0 | 0 | 0 |
| NIM-слоты | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| OIR (все модули ввода/вывода) | Да | Да | Да | Да | Да | Да | Нет |
| Встроенный слот ISC | 1 | 1 | 1 | 1 | 1 | 1 | Нет |
