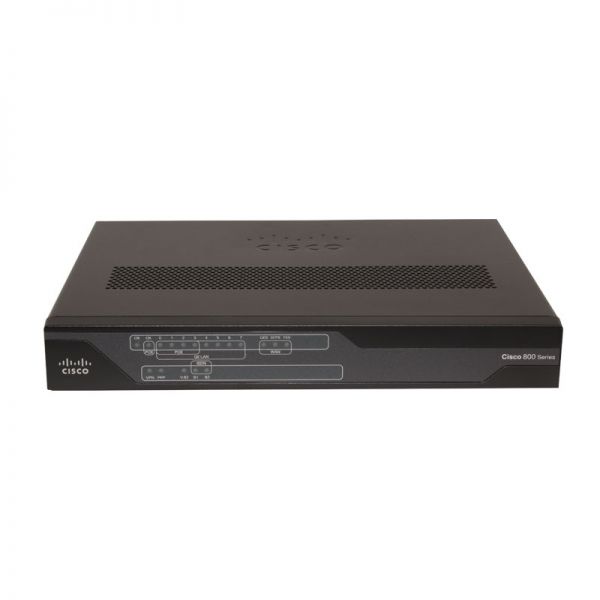

Cisco C891F-K9 router SFP

Технические характеристики C891F-K9

WAN-интерфейсы

1 порт GE или 1 порт SFP

1-портовый FE

Интерфейсы локальной сети

8-портовый управляемый коммутатор 10/100/1000 Мбит/с (4 порта PoE с адаптером питания 125 Вт)

Опция 802.11a/g/n

Да

Технология Cisco CleanAir

Встроенный USB 2.0/AUX/консоль

Да

Интегрированное резервное копирование

аналоговый модем V.92

ISDN BRI

Программное обеспечение Cisco IOS: расширенный набор функций IP (по умолчанию)

IP и IP-сервисы

● Версии 1 и 2 протокола маршрутной информации (RIPv1 и RIPv2)

● Универсальная инкапсуляция маршрутизации (GRE) и многоточечный GRE (MGRE).

● Экспресс-переадресация Cisco

● Стандартный протокол связующего дерева 802.1d

● Протокол туннелирования уровня 2 (L2TP)

● Протокол туннелирования уровня 2 версии 3 (L2TPv3)

● Преобразование сетевых адресов (NAT)

● Сервер, ретранслятор и клиент протокола динамической конфигурации хоста (DHCP).

● Динамическая система доменных имен (DNS)

● DNS-прокси

● Спуфинг DNS

● Списки контроля доступа (ACL)

● Многоадресная рассылка IPv4 и IPv6.

● Сначала открыть кратчайший путь (OSPF)

● Протокол пограничного шлюза (BGP)

● Маршрутизация производительности (PfR)

● Усовершенствованный протокол маршрутизации внутреннего шлюза (EIGRP)

● Переадресация виртуальных маршрутов (VRF) Lite

● Протокол разрешения следующего перехода (NHRP)

● Обнаружение двунаправленной пересылки (BFD)

● Протокол обмена веб-кэшем (WCCP)

xDSL

● Настоящий многомодовый VDSL2 и ADSL2+ по Приложениям A, B, J и M, включая традиционные G.DMT и T1.413

● Совместимость мирового класса с наборами микросхем мультиплексора доступа DSL (DSLAM) отраслевого стандарта.

● Высочайшая надежность в полевых условиях благодаря защите от импульсных помех по протоколу REIN/SHINE, расширенной задержке INP, G.INP, повторной передаче физического уровня, SRA и Bitswap.

● Профили VDSL2 Persistent Storage Device (PSD) до 17a/b с поддержкой Spectral Shaping

● Векторизация VDSL2 для обеспечения молниеносной скорости оптоволокна по медному кабелю

● Поддержка 4-парного многомодового G.SHDSL; то есть банкомат и EFM

● Удаленное управление с помощью TR069 и CWMP.

● Защита инвестиций с помощью GE и SFP для будущего оптоволокна, которое может заменить развертывание xDSL.

Функции переключения

● Auto Media Device In/Media Device Cross Over (MDI-MDX)

● 25 сетей 802.1QVLAN

● Фильтрация MAC-адресов

● Четыре порта 802.3af и PoE, совместимые с Cisco

● Анализатор коммутируемых портов (SPAN)

● Контроль бури

● Умные порты

● Безопасный MAC-адрес

● Отслеживание протокола управления группами Интернета версии 3 (IGMPv3)

● 802.1x

Функции безопасности

Безопасное подключение:

● Secure Sockets Layer (SSL) VPN для безопасного удаленного доступа

● DES, 3DES, AES 128, AES 192 и AES 256 с аппаратным ускорением.

● Поддержка инфраструктуры открытых ключей (PKI)

● Пятьдесят туннелей IPsec

● Клиент и сервер Cisco Easy VPN

● Прозрачность NAT

● Динамическая многоточечная VPN (DMVPN)

● Бестуннельная групповая зашифрованная транспортная сеть VPN

● IPsec с поддержкой VRF

● IPsec через IPv6

● Технология адаптивного управления

● Шлюз прикладного уровня протокола инициации сеанса (SIP)

● Брандмауэр Cisco IOS:

◦ Брандмауэр политик на основе зон

◦ Межсетевой экран маршрутизации с проверкой состояния с поддержкой VRF

◦ Прозрачный межсетевой экран с контролем состояния

● Усовершенствованная проверка и контроль приложений

● Безопасный прокси-сервер аутентификации HTTP (HTTPS), FTP и Telnet.

● Динамическая и статическая безопасность портов

● Отработка отказа брандмауэра с отслеживанием состояния

● Брандмауэр с поддержкой VRF

● Соединитель Cisco ScanSafe

● Черный и белый списки программного обеспечения Cisco IOS

● Комплексный контроль угроз:

◦ Система предотвращения вторжений (IPS)

● Применение политик уровня управления

● Гибкое сопоставление пакетов

● Защита фундамента сети

Качество обслуживания (QoS)

● Организация очереди с малой задержкой (LLQ)

● Взвешенная справедливая организация очереди (WFQ)

● WFQ на основе классов (CBWFQ)

● Формирование трафика на основе классов (CBTS)

● Контроль трафика на основе классов (CBTP)

● Маршрутизация на основе политик (PBR)

● QoS MIB на основе классов

● Преобразование класса обслуживания (CoS) в кодовую точку дифференцированных услуг (DSCP)

● Взвешенное случайное раннее обнаружение на основе классов (CBWRED)

● Распознавание сетевых приложений (NBAR)

● Фрагментация и чередование каналов (LFI)

● Протокол резервирования ресурсов (RSVP)

● Сжатие заголовков транспортного протокола реального времени (RTP) (cRTP)

● Дифференцированные услуги (DiffServ)

● Предварительная классификация и префрагментация QoS

● Иерархическое качество обслуживания (HQoS)

Управление

● Специалист по настройке Cisco

● Экспресс-конфигурация Cisco

● Поддержка Cisco Configuration Engine

● Автоустановка Cisco

● Соглашение об уровне обслуживания IP Cisco (IP SLA)

● Встроенный диспетчер событий Cisco IOS (EEM)

● СискоВоркс

● Менеджер по безопасности Cisco

● Telnet, простой протокол управления сетью версии 3 (SNMPv3), протокол Secure Shell (SSH), интерфейс командной строки (CLI) и управление HTTP.

● РАДИУС и TACACS+

● Внеполосное управление с помощью порта ISDN S/T или внешнего модема через виртуальный вспомогательный порт на моделях, поддерживающих эти интерфейсы; см. Таблицу 2 для деталей

● Cisco Wireless Control System (WCS) для управления унифицированными точками доступа в моделях с поддержкой WLAN; на моделях с поддержкой WLAN см. Таблицу 2 для получения подробной информации

Высокая доступность

● Протокол резервирования виртуального маршрутизатора (VRRP) (RFC 2338)

● HSRP

● МЗСР

● Резервное копирование с помощью внешнего модема через виртуальный вспомогательный порт

● Резервный телефонный номер с портом аналогового модема ISDN S/T или V.92.

Метро Ethernet

● Ethernet OA&M

● Интерфейс локального управления Ethernet (E-LMI)

● IP SLA для Ethernet

IPv6

● Архитектура адресации IPv6

● Разрешение имен IPv6

● Статистика IPv6

● Преобразование IPv6: передача пакетов между конечными точками только для IPv6 и только для IPv4 (преобразование протокола NAT).

● Протокол управляющих сообщений Интернета версии 6 (ICMPv6)

● DHCP-сервер IPv6

● OSPFv3

● BGP4+

● Максимальная единица передачи пути IPv6 (PMTU)

● Обнаружение соседей IPv6

● Автоматическая настройка адресов IPv6 без сохранения состояния (SLAAC)

● Многоадресная маршрутизация IPv6

Унифицированное управление беспроводной локальной сетью

● Возможности унифицированной точки доступа:

◦ Поддерживается контроллером беспроводной локальной сети и Cisco WCS.

● Настраиваемое локальное или центральное переключение для режима гибридной удаленной пограничной точки доступа (HREAP).

● Управление радио через Cisco WCS

● Прозрачный роуминг с группами мобильности

Видимость и контроль приложений

● Службы глобальных приложений Cisco (WAASx)

● НБАР2

● Гибкий NetFlow (FNF)

● Агент производительности

Количество рекомендованных пользователей

50

Функции WLAN (доступны с опцией беспроводной связи)

Стандартная точка доступа 802.11 a/g/n

● Дополнительно для моделей Cisco серии 890.

Оборудование беспроводной локальной сети

● Поддержка технологии Cisco CleanAir на Cisco 897 и 891F.

● Автоматический выбор скорости для 802.11a/g/n

● Незакрепленные всенаправленные дипольные антенны RPTNC; Усиление 2 дБи на частоте 2,4 ГГц, усиление 5 дБи на частоте 5 ГГц

● 2 x 3, несколько входов, несколько выходов (MIMO) по радиоканалу

● Сертификация Wi-Fi 802.11n Draft v2.0

Функции программного обеспечения беспроводной локальной сети

● Автономная или унифицированная точка доступа

● Поддержка Cisco WCS для мониторинга точек доступа в автономном режиме.

● Возможность максимизировать пропускную способность или максимизировать диапазон

● Настраиваемая программным обеспечением мощность передачи

● Роли радио, включая точку доступа, корневой мост, некорневой мост и мост рабочей группы.

● Сертификация Wi-Fi Multimedia (WMM)

● Спецификации трафика (TSPEC) Управление допуском вызовов (CAC) для обеспечения неизменного качества передачи голоса

● Незапланированное автоматическое энергосбережение (UPSD) для уменьшения задержки

Функции безопасности беспроводной локальной сети

● Стандарт 802.11i

● Защищенный доступ Wi-Fi (WPA) и AES (WPA2)

● Аутентификация EAP: Cisco Light Extensible Authentication Protocol (LEAP), Protected Extensible Authentication Protocol (PEAP), Extensible Authentication Protocol Transport Layer Security (EAP TLS), Extensible Authentication Protocol — гибкая аутентификация через безопасное туннелирование (EAP-FAST), Extensible Authentication Protocol - Модуль информации о подписчике (EAP-SIM), расширяемый алгоритм дайджеста сообщения протокола аутентификации 5 (EAP-MD5) и расширяемый протокол аутентификации с туннелированием TLS (EAP-TTLS)

● Статическая и динамическая конфиденциальность проводного эквивалента (WEP)

● Шифрование протокола Temporal Key Integrity Protocol/Simple Security Network (TKIP/SSN)

● Аутентификация и фильтрация по MAC-адресу

● База данных пользователей для надежной локальной аутентификации с использованием LEAP и EAP-FAST.

● Настраиваемое ограничение на количество беспроводных клиентов.

● Настраиваемый учет RADIUS для беспроводных клиентов.

● Общие ключи (PSK) (WPA-малый офис или домашний офис [WPA-SOHO])

Сертификаты

Примечание. В соответствии с новым регламентом FCC WiFi от июня 2016 г. (правила FCC, часть 15.409), радио WLAN, используемое в ISR (в частности, C819 — домен WiFi с двойным радиомодулем 802.11 AP802), Cisco будет выдавать новый грант для 5 ГГц сдвоенного 802.11. н радио.

Конкретная причина изменения связана с неспособностью радиостанции обнаруживать различные радиолокационные импульсы (функция DFS) по всей полосе пропускания каналов в диапазонах 5250–5350 и 5500–5700 А (которые будут отключены). ). Как следствие, радио теперь будет работать в диапазонах 5150–5250 и 5745–5850 A. Это обеспечит в общей сложности девять каналов в диапазоне 5 ГГц.

Идентификаторы наборов услуг (SSID) и множественные широковещательные SSID

● 16

Беспроводные виртуальные локальные сети

● 14 (зашифрованные и незашифрованные VLAN)

Значение по умолчанию и максимальное значение DRAM

● По умолчанию 512 МБ.

● До 1 ГБ на моделях данных Cisco 892FSP, 896VA, 897VA, 897VAB, 898EA, 891F и 891-24X; доступен вариант обновления

Стандартная и максимальная флэш-память

● 256 на всех моделях Cisco 890 ISR; не обновляемый

глобальная сеть

�� См. Таблицу 2 для получения подробной информации.

Переключатель локальной сети

● См. Таблицу 2 для получения подробной информации.

Отдельные консольные и вспомогательные порты

● RJ-45

USB 2.0

● Один порт USB 2.0 доступен на моделях Cisco 892FSP, 896VA, 897VA, 897VAB, 898EA, 891F и 891-24X.

● Поддерживаемые USB-устройства:

◦ Флэш-память USB

ISDN BRI S/T

● См. Таблицу 2 для получения подробной информации.

Встроенный PoE

● Дополнительный внутренний адаптер для встроенного PoE на 4 порта коммутатора для IP-телефонов или внешних точек беспроводного доступа; Совместимость с 802.3af и Cisco PoE

● Нет поддержки PoE на Cisco 892FSP.

Беспроводные характеристики

● 2,4 и 5 ГГц

Поддерживаемые скорости передачи данных

● 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

● 802.11b: 1, 2, 5,5, 6, 9 и 11 Мбит/с

● 802.11g: 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48 и 54 Мбит/с

● 802.11n: 1, 2, 5,5, 6, 9, 11, 12, 18, 24, 36, 48, 54 и m0-m15

Максимальная мощность передачи (агрегат по 2 каналам)

● 802.11a: 15 дБм

● 802.11b: 20 дБм

● 802.11g: 17 дБм

● 802.11n: 16 дБм

Примечание. Настройка максимальной мощности может меняться в зависимости от канала и региона в зависимости от нормативных требований.

Физические размеры и вес

Вес: максимум 5,5 фунтов (2,5 кг)

Размеры продукта:

◦ В x Ш x Г = 1,82 x 12,71 x 9,78 дюйма (4,62 x 32,28 x 24,84 см) (включая резиновые ножки)

◦ В x Ш x Г = 1,75 x 12,71 x 9,78 дюйма (4,45 x 32,28 x 24,84 см) (без резиновых ножек)

Внешний источник питания

Характеристики мощности продукта:

● Входное напряжение переменного тока: универсальное от 100 до 240 В переменного тока.

● Частота: от 50 до 60 Гц

● Максимальная выходная мощность: 60 Вт

● Выходное напряжение: 12 В постоянного тока.

● Дополнительный PoE:

◦ Отдельный блок питания PoE мощностью 80 Вт для маршрутизаторов Cisco 891 и 892 ISR.

◦ Для Cisco 896, 897, 898 и 891F требуется один блок питания 125 Вт для маршрутизатора и PoE.

◦ Cisco 891-24X использует внутренний источник питания для PoE.

● Внешнее выходное напряжение: 48 В постоянного тока.

Одобрения и соответствие

● Эмиссия

● 47 CFR, часть 15: 2006 г.

◦ СИСПР22: 2005 г.

◦ EN300386: версия 1.3.3: 2005 г.

◦ EN55022: 2006

◦ EN61000-3-2: 2000 [включая поправки 1 и 2]

◦ EN61000-3-3: 1995 [+ исправление 1: 2001]

◦ ICES-003, выпуск 4: 2004 г.

◦ КН 22:2005

◦ ВККИ: V-3/2006.04

● Иммунитет

● CISPR24: 1997 [+ поправки 1 и 2]

◦ EN300386: версия 1.3.3: 2005 г.

◦ EN50082-1: 1992 г.

◦ EN50082-1: 1997

◦ EN55024: 1998 [+ поправки 1 и 2]

◦ EN61000-6-1: 2001

Экологический рабочий диапазон

● Нерабочая температура: от -4 до 149°F (от -0 до 65°C)

● Влажность при хранении: относительная влажность от 5 до 95 % (без конденсации)

● Нерабочая высота над уровнем моря: от 0 до 15 000 футов (от 0 до 4570 м)

● Рабочая температура: от 32 до 104°F (от 0 до 40°C)

● Рабочая влажность: от 10 до 85 % относительной влажности (без конденсации)

● Рабочая высота: от 0 до 10 000 футов (от 0 до 3000 м)
