ASR1001 Обзор
Cisco ASR 1001 поддерживает программную избыточность и основан на двухъядерном процессоре 2,2 ГГц с 1 ГБ памяти, 8 ГБ флэш-памяти, 1 отсеком SPA, процессором интерфейса SPA 10 (SIP10). Серия ASR 1000 предназначена для высокотехнологичных предприятий, управляемых сервисов, рефлектора маршрутизатора и агрегации WAN для обработки взрывоопасного трафика в сети.
Краткие характеристики

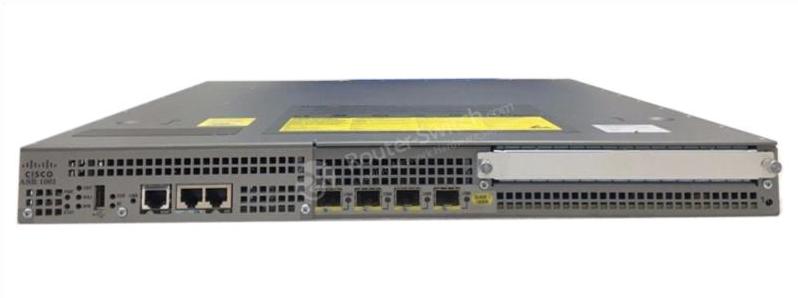

На рис. 1 показан внешний вид Cisco ASR 1001.
В Таблице 1 показаны краткие характеристики.
| Код продукта | Cisco ASR 1001 |
| Высота стойки | 1 руб. |
| Пропускная способность системы | 2,5G (по умолчанию) / 5G (обновление) |
| Процессор маршрутизатора (RP) | Двухъядерный процессор 2,2 ГГц |
| Встроенный порт Gigabit Ethernet | 4 порта SFP |
| Избыточность | Программное обеспечение (лицензия приобретается отдельно) |
| Линейная карта SIP и Ethernet | Интегрирован в шасси; не обновляемый |
| Встроенное аппаратное шифрование | пропускная способность поддержки шифрования до 1,8 Гбит/с |
| Монтаж в стойку | 19-дюймовый |
| DRAM-память | 4ГБ |
| Флэш-память | 8 ГБ |
| Адаптеры общих портов | 1 СПА-слот |
| Внешняя флэш-память USB | Поддержка флэш-памяти USB емкостью 1 ГБ |
информация о продукте

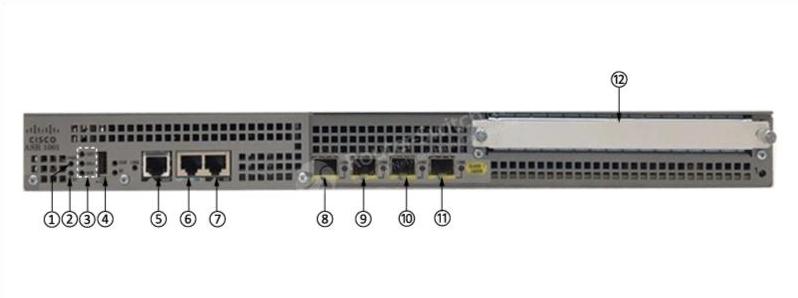

На рис. 2 показана передняя панель Cisco ASR 1001.
Примечание:
| ① | PWR—индикатор питания | ⑦ | AUX — один вспомогательный порт RS-232 |
| ② | STAT—индикатор состояния | ⑧ | ГЭ 2/0 и 0/0 |
| ③ | CRIT LED — индикатор критической тревоги Светодиод MAJ — индикатор серьезной аварии MIN LED — индикатор неосновной тревоги | ⑨ | ГЭ 2/1 и 0/1 |
| ④ | USB-порт | ⑩ | ГЭ 2/2 и 0/2 |
| ⑤ | MGMT — один Ethernet-порт управления RJ-45 10/100/1000 | ⑪ | ГЭ 2/3 и 0/3 |
| ⑥ | CON — один консольный порт RS-232 | ⑫ | Одна половинная высота SPA Bay 1 |
· GE 2/0 и 0/0 — встроенные порты GE используют съемную оптику SFP на передней панели промышленного стандарта и медные интерфейсы SFP.
В Таблице 2 приведены описания некоторых светодиодов.
| светодиоды | Цвет | Описание |
| мощность (Власть) | Сплошной зеленый | Все требования к мощности находятся в пределах спецификации. |
| Выключенный | Роутер находится в режиме ожидания. | |
| СТАТИСТИКА (Система Положение дел) | Сплошной зеленый | Cisco IOSD и другие необходимые процессы успешно загружены и работают. |
| Желтый | ROMMON запущен (включая постоянный сбой программного обеспечения RP) или диспетчер процессов объявил критический процесс RP (включая IOSD) мертвым. Пользователь может войти в систему для восстановления. | |
| Красный | Происходит при сбое системы или включении питания. | |
| КРИТ (Критический) | Сплошной красный | Функционирует как критический индикатор тревоги. Светодиод также постоянно горит красным во время процесса загрузки. |
| МАЙ (Главный) | Сплошной красный | Индикатор серьезной тревоги. |
| МИН. (Незначительный) | Янтарь | Индикатор незначительной тревоги. |

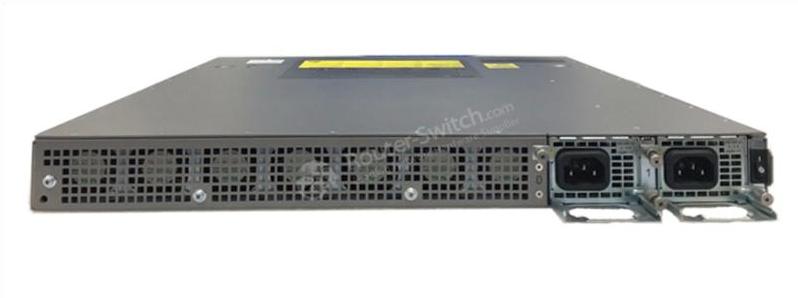

На рис. 3 показана задняя панель ASR1001.
Семь внутренних вентиляторов подают охлаждающий воздух в корпус и на внутренние компоненты для поддержания приемлемой рабочей температуры.
Доступ к двум блокам питания, либо к двум блокам питания переменного тока, либо к двум блокам питания постоянного тока, осуществляется с задней стороны маршрутизатора.
Конфигурация
Для нормальной работы ASR1001 необходимо настроить с некоторыми модулями и аксессуарами.
В Таблице 3 показана рекомендуемая конфигурация.
| Предметы | Количество | Описания |
| 2 | Блок питания Cisco ASR серии 1000 ASR1001-PWR-AC Блок питания переменного тока Cisco ASR1001, запасной | |
| CAB-ACU-РА | 2 | Шнур питания, Великобритания, под прямым углом |
| САСР1001У-313С | 1 | Cisco ASR 1001 IOS XE UNIVERSAL – БЕЗ ШИФРОВАНИЯ |
| СПА-БЛАНК | 1 | Бканка Обложка для обычного СПА |
| М-АСР1К-1001-4ГБ | 1 | Cisco ASR1001 4 ГБ ОЗУ |
| L-SLASR1-IPB= | 1 | Лицензия Cisco ASR1001 L-SLASR1-IPB= |
Сравните с аналогичными товарами
| Модели | ASR1001 | ASR1002-X | |||||
| Масштабируемость | от 2,5 до 5 Гбит/с | от 2,5 до 20 Гбит/с | от 2,5 до 5, 10, 20 Гбит/с | от 5 до 36 Гбит/с | от 10 до 40 Гбит/с | от 10 до 100 Гбит/с | от 40 до 200 Гбит/с |
| Высота стойки | 1U | 1U | 2U | 2U | 4U | 6U | 13U |
| Порты SFP | 4 х 1G | 6 х 1 г | 4 х 1G | 6 х 1G | Необязательный | Необязательный | Необязательный |
| СПА-слоты | 1 | 1 | 3 | 3 | 8 | 12 | 24 |
| SIP-слоты | Интегрированный | Интегрированный | Интегрированный | Интегрированный | 2 | 3 | 6 |
| Слоты ESP | Интегрированный | Интегрированный | 1 | Интегрированный | 1 | 2 | 2 |
| Слоты RP | Интегрированный | Интегрированный | Интегрированный | Интегрированный | 1 | 2 | 2 |
