N9K-C9504 Обзор
N9K-C9504 — это шасси Nexus 9504 с 8 слотами для линейных карт. Платформа Cisco Nexus 9500, входящая в серию Cisco Nexus 9000, предлагает три модульных варианта: коммутатор Cisco Nexus 9504 с 4 слотами, коммутатор Cisco Nexus 9508 с 8 слотами и коммутатор Cisco Nexus 9516 с 16 слотами. Все три коммутатора используют один и тот же супервизор, системный контроллер, блоки питания и линейные карты. Платформа Cisco Nexus 9500 состоит из неблокирующих коммутаторов Ethernet уровней 2 и 3 с пропускной способностью объединительной платы до 115,2 терабит в секунду (Тбит/с). Коммутаторы Cisco Nexus 9504, 9508 и 9516 поддерживают интерфейсы 1, 10, 25, 40, 50 и 100 Gigabit Ethernet благодаря широкому выбору модульных линейных карт. До 2304 портов 10 Gigabit Ethernet, 2048 портов 25 Gigabit Ethernet, 576 портов 40 Gigabit Ethernet, 1024 портов 50 Gigabit Ethernet или 512 портов 100 Gigabit Ethernet, они обеспечивают достаточную емкость как для доступа, так и для агрегации. -уровневые развертывания.
Краткие характеристики
В Таблице 1 показаны краткие характеристики.
| Код продукта | N9K-C9504 |
| Шасси | ● До 4 линейных карт ● До 4 блоков питания ● До 6 тканевых модулей ● До 2 системных контроллеров ● До 2 супервайзеров ● До 3 кассет вентиляторов |
| Физические (В x Ш x Г) | 12,25 х 17,50 х 33,15 дюйма (31,1 х 44,50 х 84,20 см) |
| Вес (шасси) | 84 фунта (38,2 кг) |
информация о продукте

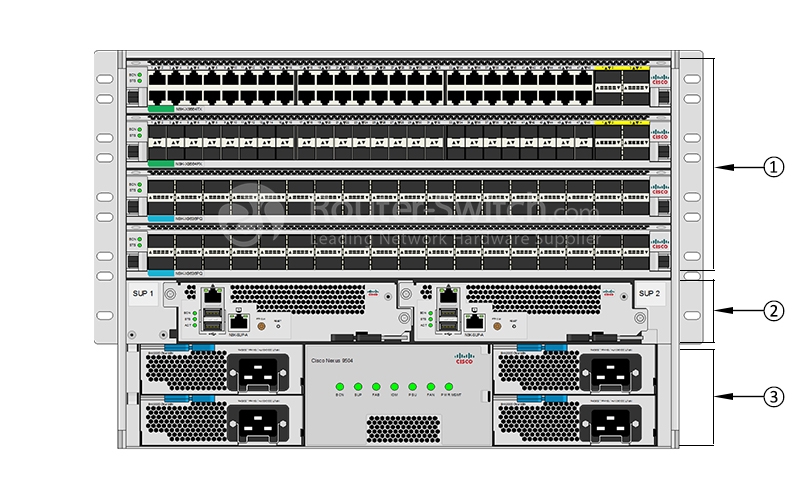

На рис. 1 показана передняя панель N9K-C9504. Модули и карты в нем нужно покупать отдельно.
Примечание: ① Линейные карты (до 4) ② Модули супервизора (1 или 2) ③ Блоки питания переменного тока мощностью 3 кВт (до двух без резервирования питания или до четырех с резервированием питания) в слотах PS 1–PS 4 (питание от сети переменного тока). показаны расходные материалы).
* На задней панели есть следующие вещи:
① Блоки вентиляторов
② Площадка заземления
③ Тканевые модули
④ Ручки шасси
⑤ Системные контроллеры
Модули
В Таблице 2 показаны поддерживаемые аксессуары.
| Модель | Описание |
| Nexus 9500, 6 ядер/12 потоков, супервизор | |
| Nexus 9500, 6 ядер/12 потоков, супервизор | |
| Системный контроллер Nexus 9500 | |
| Nexus 9500 3000 Вт, от 200 до 240 В переменного тока, блок питания переменного тока, забор воздуха со стороны левого борта | |
| Nexus 9500 3000 Вт -48–60 В пост. тока, блок питания, забор воздуха по левому борту | |
| Nexus 9500 3000 Вт от 200 В до 277 В переменного тока или от 240 В до 380 В постоянного тока Универсальный блок питания переменного/постоянного тока высокого напряжения, забор со стороны портов |
